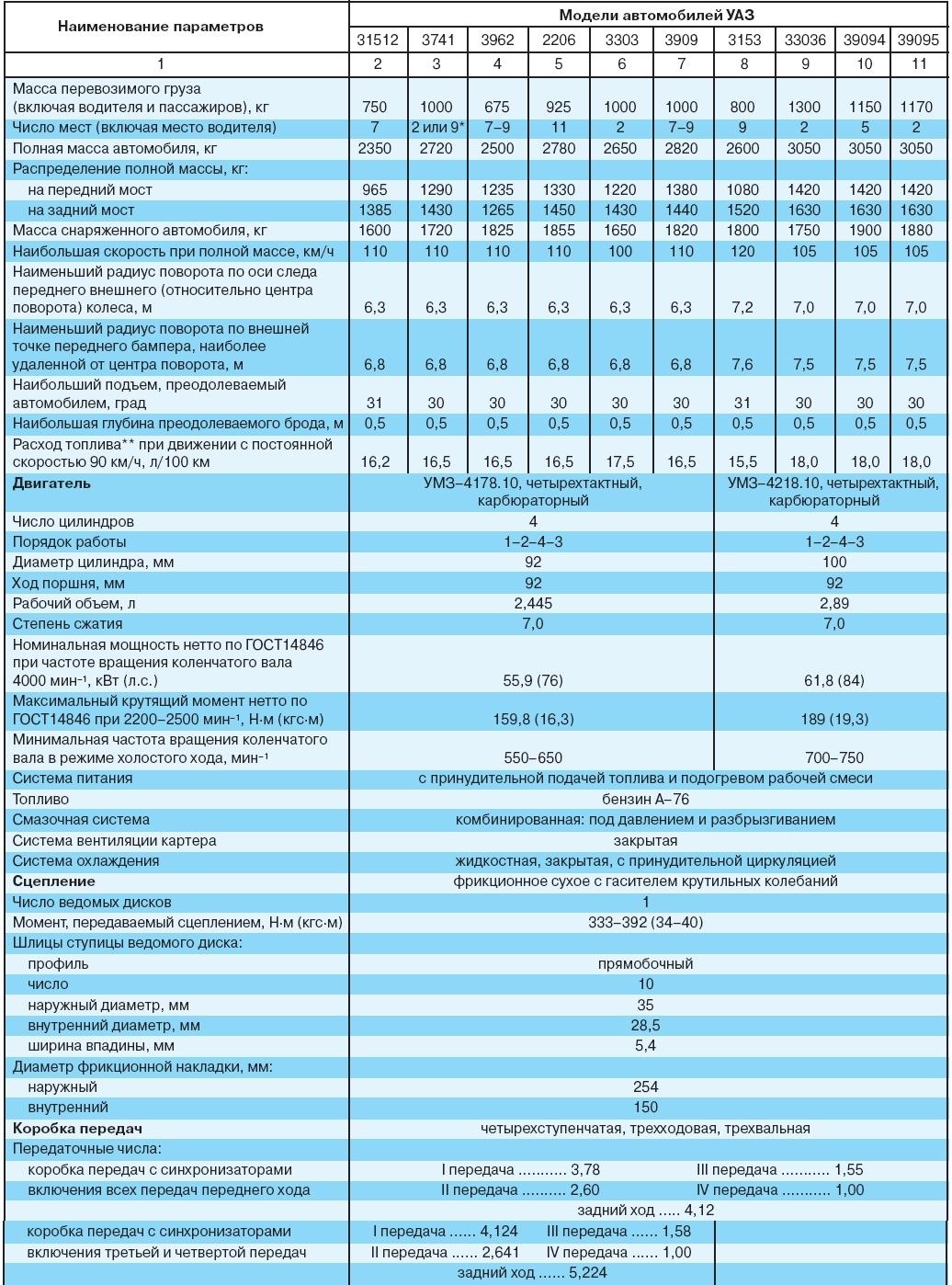

Общие данные (часть 1).

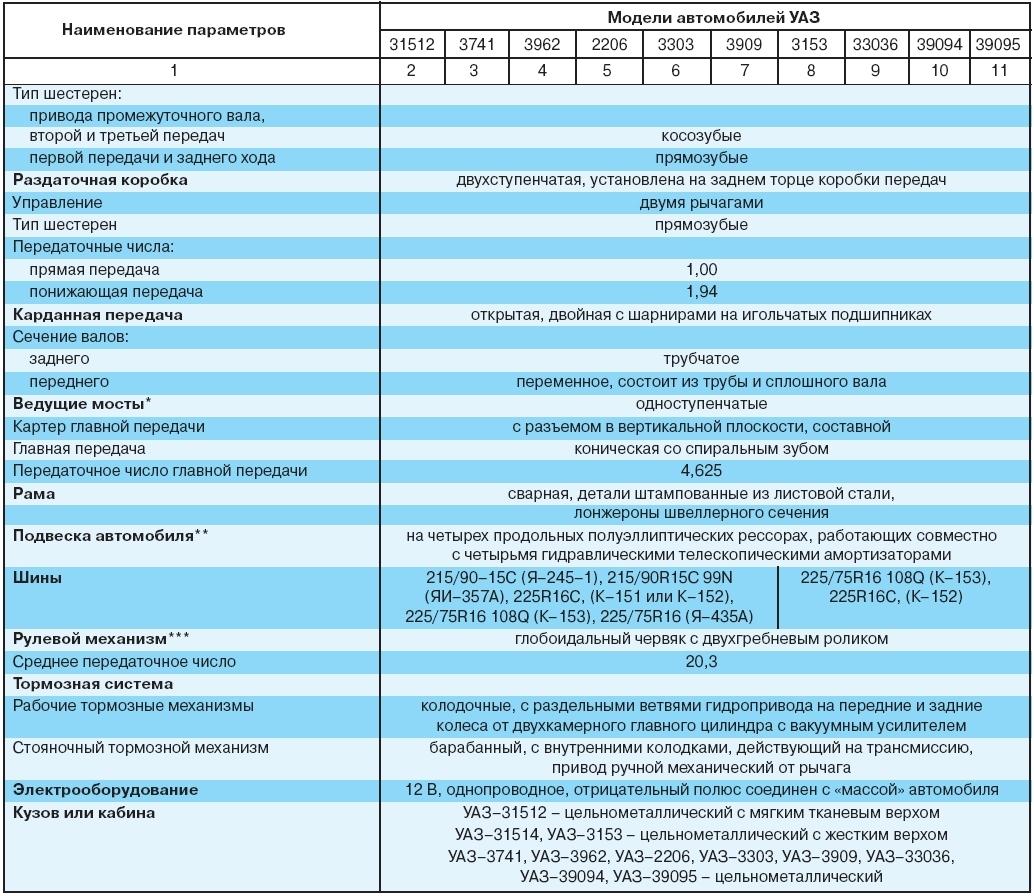

Общие данные (часть 2).

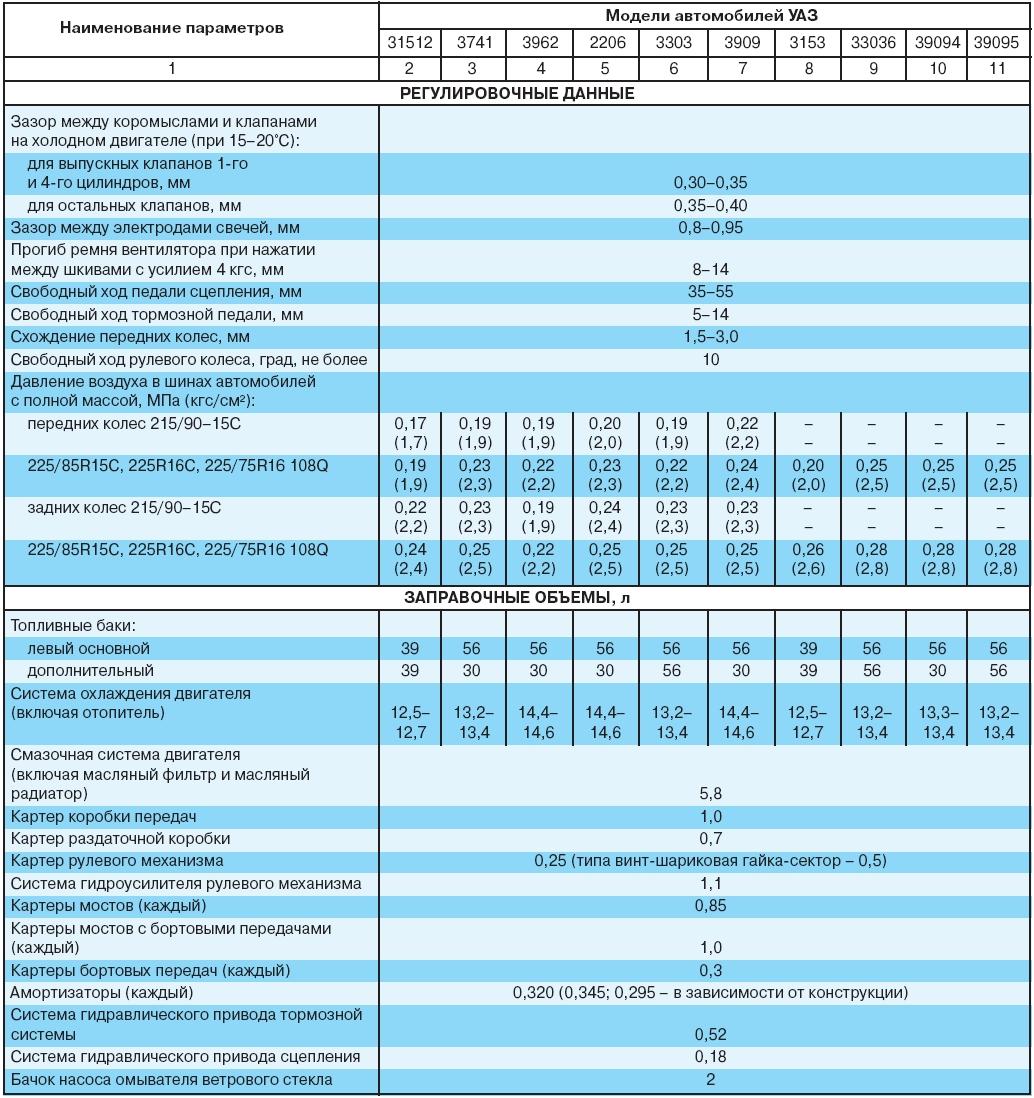

Общие данные (часть 3).

Автомобили, выпускаемые акционерным обществом «Ульяновский автомобильный завод», – двухосные повышенной проходимости, с передним и задним ведущими мостами (с колесной формулой 4х4) – предназначены для перевозки людей и грузов по всем видам дорог и бездорожью. Автомобили, оборудованные буксирным прибором с амортизирующим устройством, могут буксировать одноосный прицеп полной массой до

850 кг. Автомобили с жестким буксирным прибором могут использоваться в качестве буксирующего средства только кратковременно.

УАЗ–31512 — грузопассажирский, с открытым четырехдверным универсальным кузовом, со съемным мягким верхом и задним откидным бортом, одноступенчатыми ведущими мостами.*

УАЗ–31514 отличается от УАЗ–31512 жесткой крышей.

УАЗ–3153 отличается от автомобиля УАЗ–31514 двигателем повышенной мощности, увеличенной базой и имеет соответственно более вместимый кузов.

УАЗ–31512–10, УАЗ–31514–10 и УАЗ–3153 имеют переднюю пружинную подвеску и заднюю — с малолистовыми рессорами.

УАЗ–3741 — автомобиль-фургон, с цельнометаллическим закрытым кузовом вагонного типа, разделенным перегородкой на кабину водителя и грузовой отсек; предназначен для перевозки грузов**, погрузка и выгрузка которых осуществляются через боковую и двухстворчатую заднюю двери.

УАЗ–3962 — санитарный, с цельнометаллическим закрытым кузовом вагонного типа, разделеннным перегородкой на кабину водителя и санитарный отсек, имеющий боковую и двухстворчатую заднюю двери.

УАЗ–2206 — автобус, с цельнометаллическим закрытым кузовом вагонного типа; предназначен для перевозки пассажиров; посадка пассажиров производится через боковую дверь пассажирского салона.

УАЗ–3303 — грузовой, с цельнометаллической двухместной кабиной и деревянной платформой с тремя откидными бортами.

УАЗ–3909 — грузопассажирский автомобиль с цельнометаллическим кузовом вагонного типа; имеет разделенные перегородкой пассажирский салон и грузовой отсек (на некоторых комплектациях перегородка не предусмотрена).

УАЗ–33036 — грузовой, с увеличенной базой, двигателем повышенной мощности, металлической двухместной кабиной, металлической платформой, оборудованной тентом, каркасом тента и двумя двухместными откидными сиденьями, установленными на переднем борту.

УАЗ–39095 отличается от УАЗ–33036 увеличенной кабиной с откидной полкой, расположенной за спинками сидений водителя и пассажира.

УАЗ–39094 отличается от УАЗ–33036 пятиместной кабиной с тремя боковыми одностворчатыми дверями и укороченной грузовой платформой.

На автомобили УАЗ–3153, УАЗ–33036, УАЗ–39094 и УАЗ–39095 устанавливается двигатель повышенной мощности. На автомобилях, в обозначение которых пятым знаком введена цифра «9» (например, УАЗ–31519, УАЗ–39099, УАЗ–22069), также установлен двигатель повышенной мощности.

АО УАЗ выпускает и другие модификации, исполнения, комплектации автомобилей, отличающиеся различным сочетанием перечисленных и других конструктивных признаков, разной степенью комфортабельности.

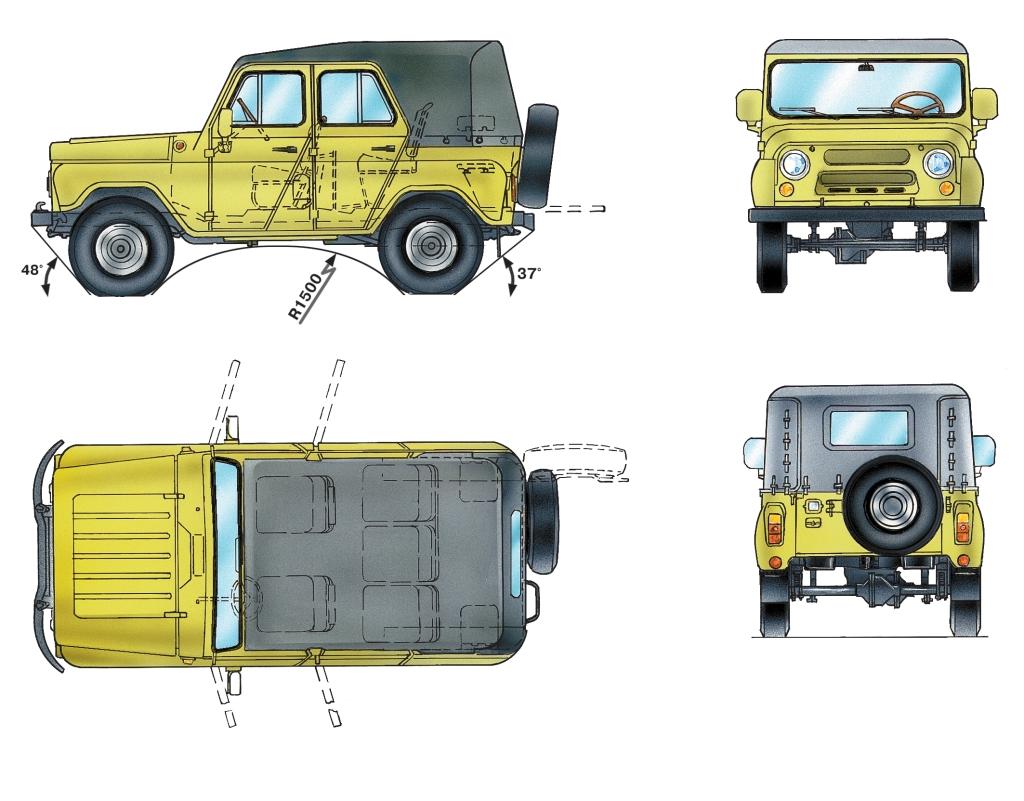

Рис. 1.1. Основные размеры автомобилей УАЗ–31512, УАЗ–31514   (* Для автомобиля УАЗ–31514)

Рис. 1.2. Основные размеры автомобиля УАЗ–3153

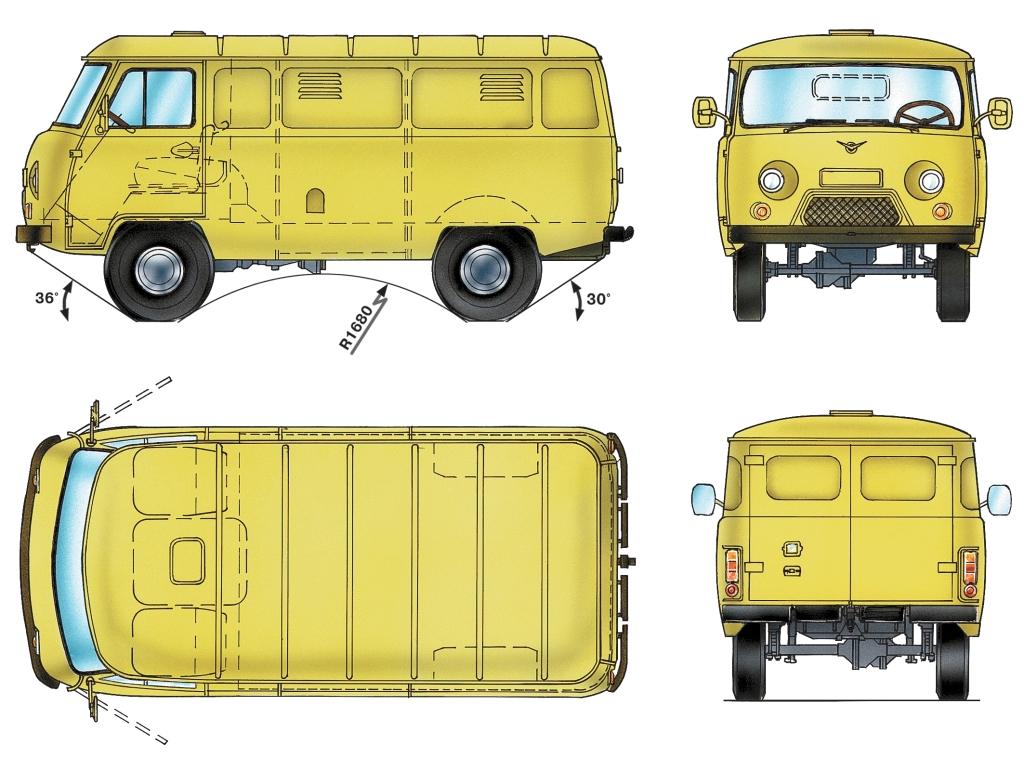

Рис. 1.3. Основные размеры автомобилей УАЗ–3741, УАЗ–3962, УАЗ–2206, УАЗ–3909 (* Для автомобиля УАЗ–3962 с учетом поворотной фары ** Для автомобиля УАЗ–3909)

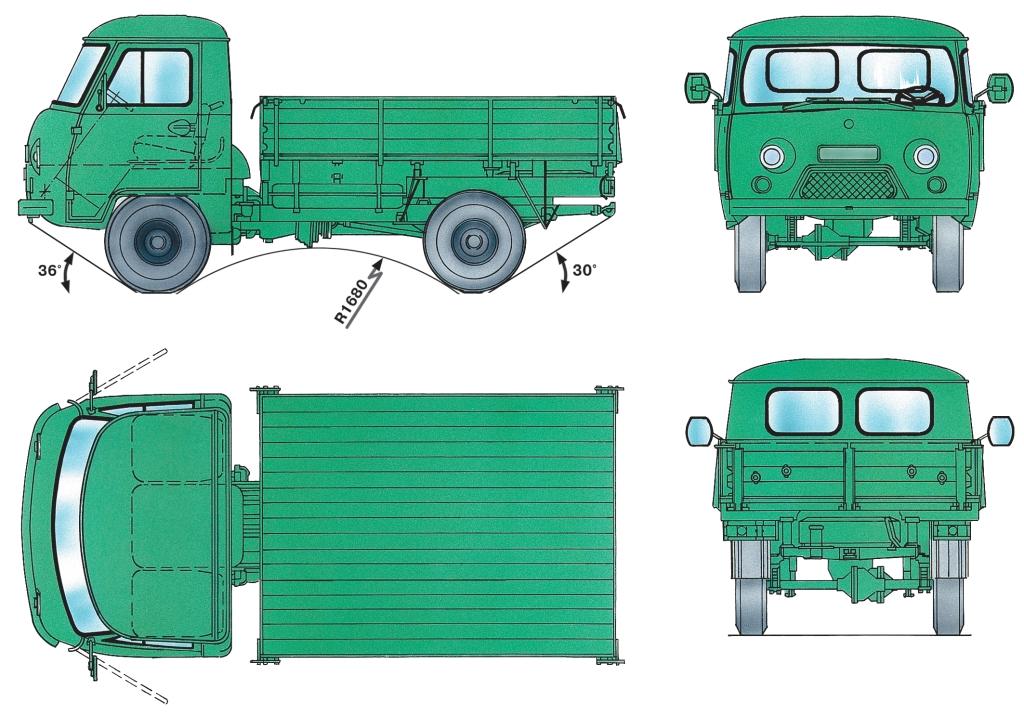

Рис. 1.4. Основные размеры автомобиля УАЗ–3303

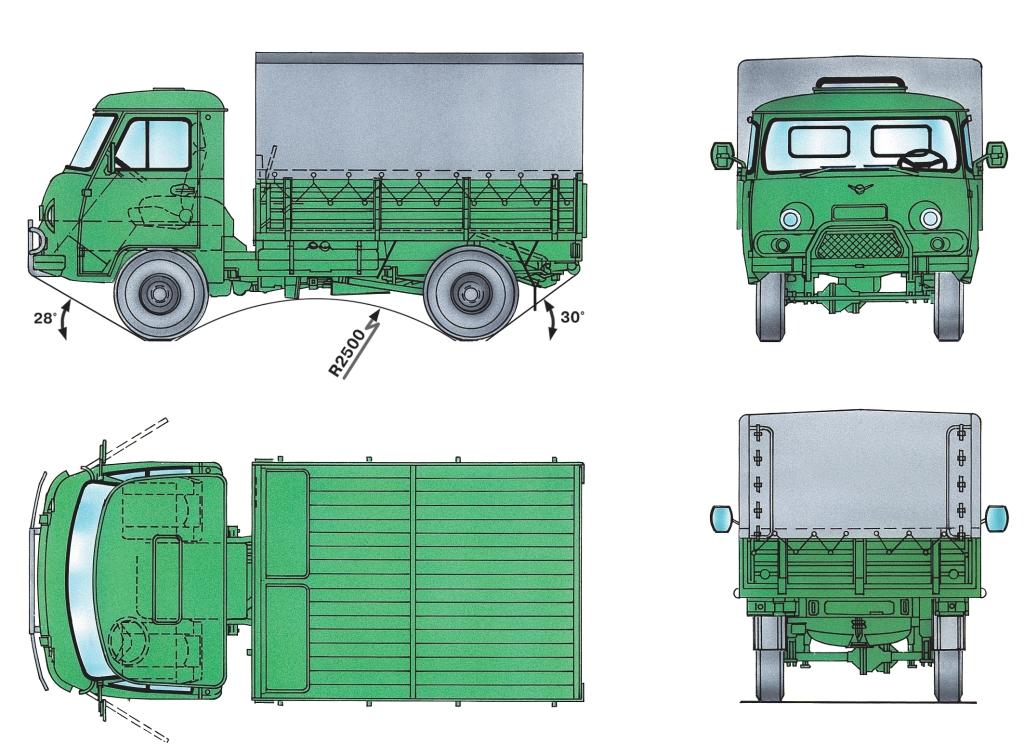

Рис. 1.5. Основные размеры автомобиля УАЗ–33036 (* Для автомобиля с высокими бортами)

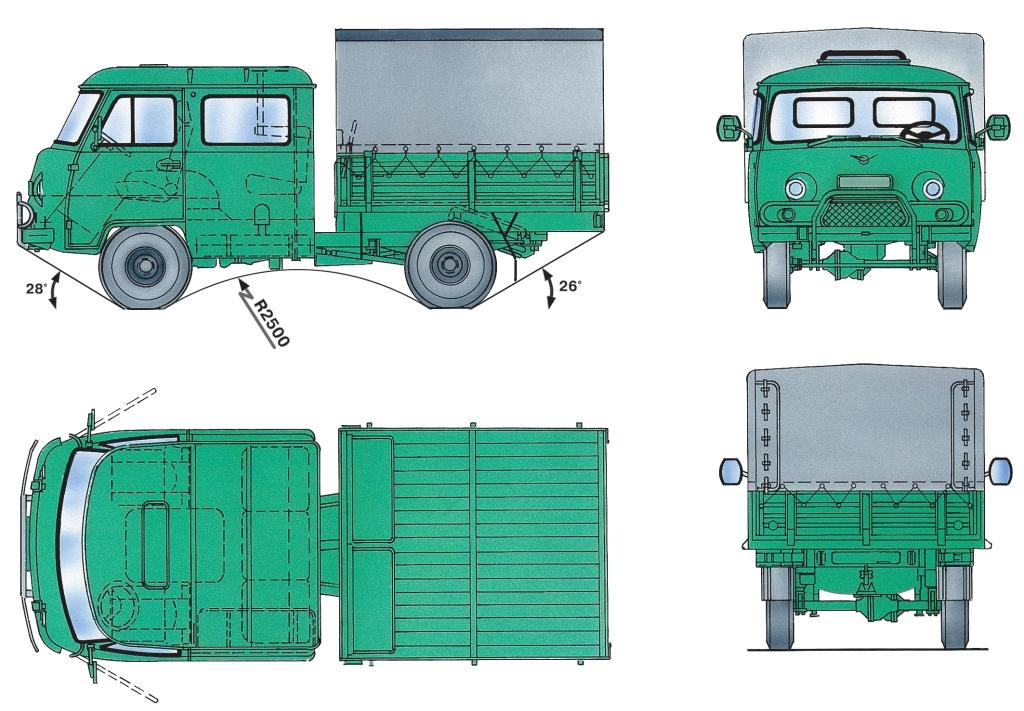

Рис. 1.6. Основные размеры автомобиля УАЗ–39094

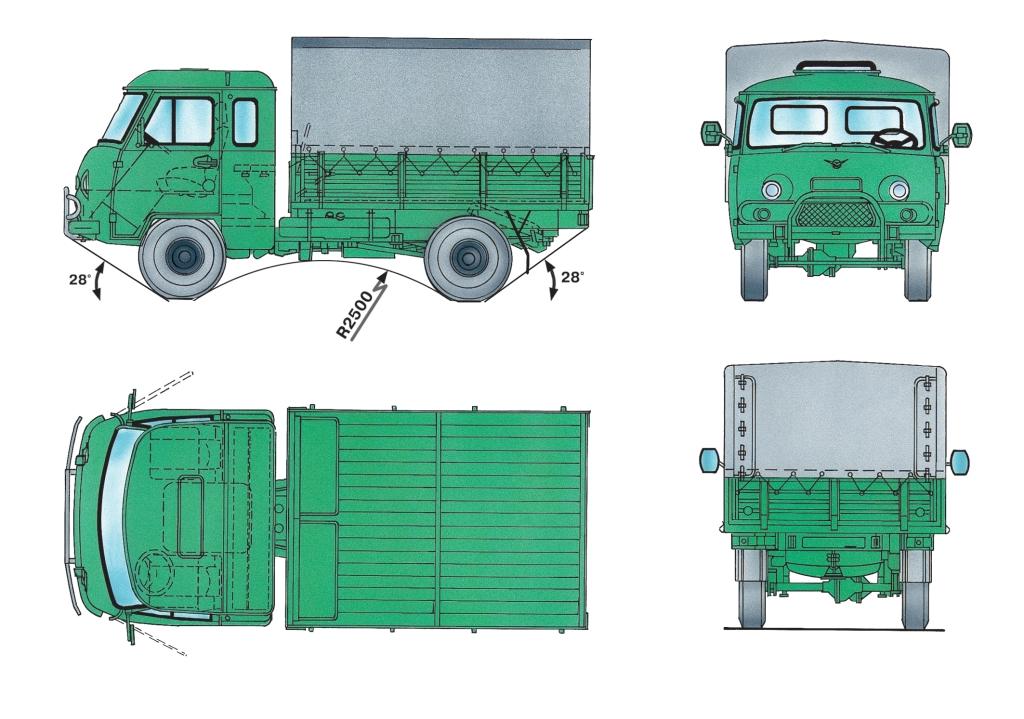

Рис. 1.7. Основные размеры автомобиля УАЗ–39095

Основные размеры автомобилей приведены на рис. 1.1 , 1.2 , 1.3 , 1.4 , 1.5 , 1.6 , 1.7 .

*   На автомобили семейства УАЗ–31512 могут устанавливаться также ведущие мосты с бортовой передачей

** Отдельные комплектации автомобиля УАЗ–3741 допускают перевозку людей в грузовом отсеке
