Ремонт УАЗ-3151 >> Электрооборудование
|
|

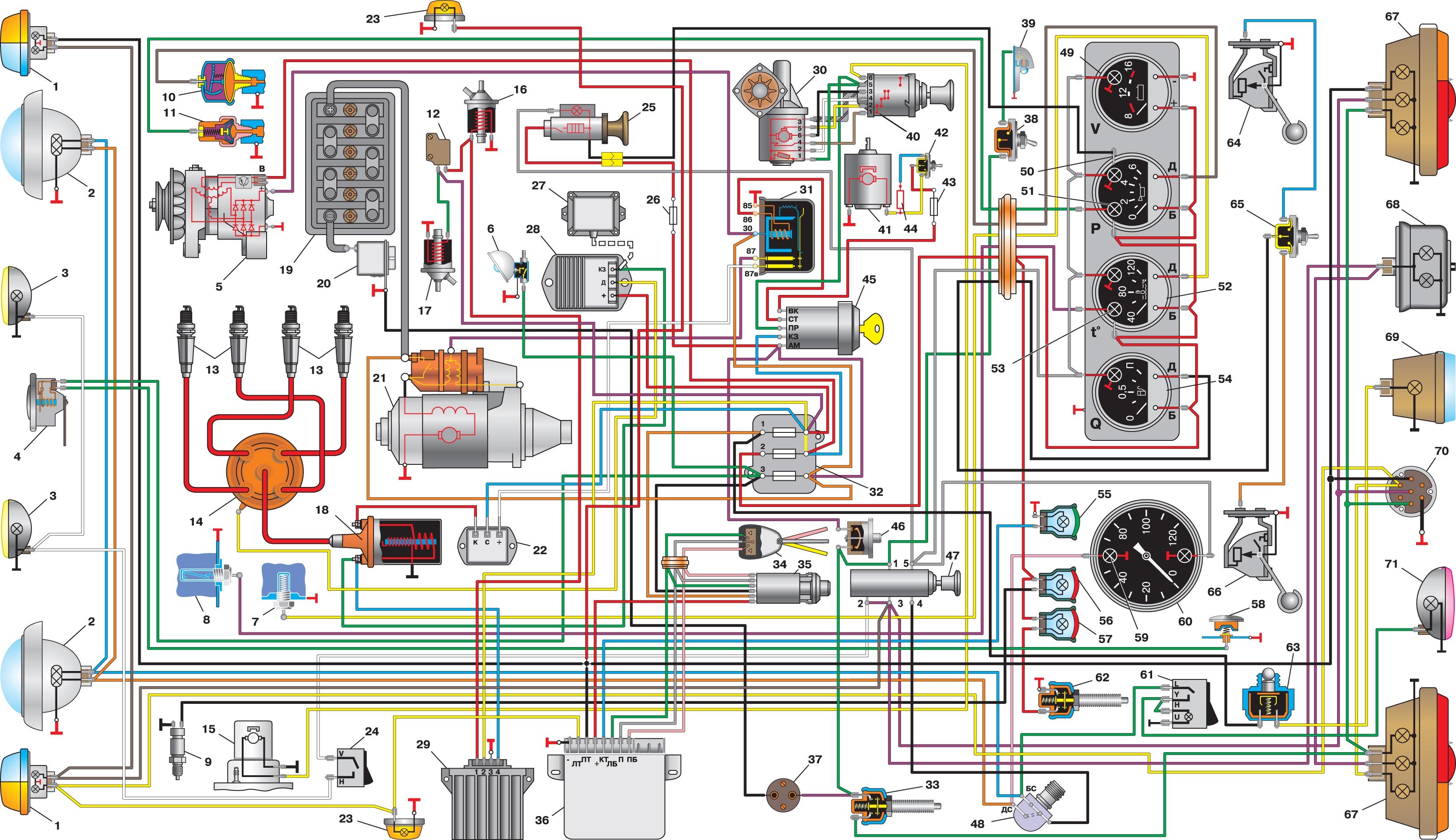

Рис. 7.1. Схема электрооборудования автомобилей семейства УАЗ–31512 (кроме УАЗ–3153): 1 – передний фонарь; 2 – фара; 3 – противотуманная фара; 4 – звуковой сигнал; 5 – генератор; 6 – подкапотная лампа;
7 – датчик указателя темпеpатуpы охлаждающей жидкости в блоке цилиндpов;
8 – датчик сигнальной лампы аваpийного пеpегpева охлаждающей жидкости в pадиатоpе; 9 – датчик сигнальной лампы аварийного состояния гидропривода тормозной системы; 10 – датчик указателя давления масла; 11 – датчик сигнальной лампы аварийного давления масла; 12 – микровыключатель управлениия ЭПХХ; 13 – свечи зажигания; 14 – датчик-распределитель; 15 – электpодвигатель омывателя ветрового стекла; 16 – электромагнитный клапан ЭПХХ;
17 – электромагнитный клапан карбюратора; 18 – катушка зажигания; 19 – аккумуляторная батарея; 20 – выключатель «массы»; 21 – стартер; 22 – добавочное сопротивление; 23 – боковой повторитель указателя поворота; 24 – выключатель противотуманных фар; 25 – прикуриватель; 26 – предохранитель прикуривателя; 27 – аварийный вибратор; 28 – транзисторный коммутатор; 29 – электронный блок управления ЭПХХ; 30 – электродвигатель стеклоочистителя;
31 – реле стартера; 32 – блок плавких предохранителей; 33 – выключатель сигнала торможения; 34 – переключатель указателей поворота; 35 – выключатель аварийной сигнализации; 36 – прерыватель указателей поворота; 37 – штепсельная розетка; 38 – выключатель фонаря освещения кузова; 39 – фонарь освещения кузова; 40 – переключатель электродвигателя стеклоочистителя и омывателя; 41 – электродвигатель вентилятора отопителя; 42 – переключатель электродвигателя вентилятора отопителя; 43 – резистор отопителя; 44 – предохранитель электродвигателя отопителя; 45 – выключатель зажигания; 46 – тепловой пpедохpанитель; 47 – центральный переключатель света; 48 – ножной пеpеключатель света; 49 – вольтметр; 50 – указатель давления масла; 51 – сигнальная лампа аварийного давления масла; 52 – указатель температуры охлаждающей жидкости в блоке цилиндров двигателя; 53 – сигнальная лампа аварийного перегрева охлаждающей жидкости в радиаторе; 54 – указатель уровня топлива;
55 – сигнальная лампа указателей поворота; 56 – сигнальная лампа аварийного состояния гидропривода тормозной системы; 57 – сигнальная лампа включения стояночной тормозной системы; 58 – кнопка звукового сигнала; 59 – сигнальная лампа включения дальнего света фар; 60 – спидометр; 61 – выключатель протитуманного фонаря; 62 – выключатель сигнальной лампы стояночной тормозной системы; 63 – выключатель фонаря заднего хода; 64 – датчик указателя уровня топлива в правом баке; 65 – переключатель датчиков уровня топлива; 66 – датчик указателя уровня топлива в левом баке; 67 – фонарь задний; 68 – фонарь освещения номерного знака; 69 – фонарь заднего хода; 70 – штепсельная розетка прицепа; 71 – фонарь задний противотуманный
|
|
|
Рис. 7.2. Схема электрооборудования автомобиля УАЗ–3153: 1 – фонарь передний; 2 – фара; 3 – противотуманная фара; 4 – сигнал звуковой; 5 – противотуманная фара; 6 – фара; 7 – фонарь передний; 8 – генератор; 9 – датчик аварийного давления масла; 10 – датчик давления масла; 11 – датчик температуры охлаждающей жидкости; 12 – датчик аварийной температуры охлаждающей жидкости; 13, 14, 15, 16 – свеча зажигания; 17 – датчик-распределитель;
18 – стартер; 19 – электроомыватель; 20 – аккумуляторная батарея; 21 – выключатель «массы»; 22 – микропереключатель; 23 – электромагнитный клапан ЭПХХ; 24 – электромагнитный клапан карбюратора; 25 – выключатель контрольной лампы неисправности тормозной системы; 26 – катушка зажигания; 27 – реле стартера; 28 – подкапотная лампа; 29 – блок предохранителей; 30 – сопротивление добавочное; 31 – боковой повторитель; 32, 33 – реле переключения света фар; 34 – реле противотуманных фар; 35 – предохранитель противотуманных фар; 36 – блок ЭПХХ; 37 – выключатель стоп-сигнала; 38 – боковой повторитель; 39 – коммутатор транзисторный; 40 – вибратор аварийный; 41 – стеклоочиститель; 42 – электродвигатель отопителя; 43 – сопротивление отопителя; 44 – прерыватель стеклоочистителя; 45 – щиток приборов; 46 – спидометр; 47 – реле указателей поворотов и аварийной сигнализации; 48 – розетка штепсельная;
49 – контрольная лампа включения дальнего света фар; 50 – контрольная лампа указателей поворотов; 51 – контрольная лампа включения стояночного тормоза; 52 – контрольная лампа неисправности тормозной системы; 53 – контрольная лампа аварийного давления масла; 54 – контрольная лампа аварийной температуры охлаждающей жидкости; 55 – предохранитель тепловой 20 А; 56 – выключатель плафона освещения салона; 57 – выключатель зажигания; 58 – реле выключателя зажигания; 59 – реостат освещения приборов; 60 – переключатель световой сигнализации; 61 – кнопка звукового сигнала; 62 – переключатель стеклоочистителя; 63 – выключатель фонаря заднего хода; 64 – переключатель датчиков уровня топлива; 65 – выключатель контрольной лампы стояночного тормоза;
66 – выключатель заднего противотуманного фонаря; 67 – выключатель наружного освещения; 68 – переключатель отопителя; 69 – выключатель аварийной сигнализации; 70 – предохранитель прикуривателя; 71 – выключатель противотуманных фар; 72 – датчик уровня топлива; 73, 74 – плафоны освещения салона;
75 – датчик уровня топлива; 76 – прикуриватель; 77 – фонарь задний; 78 – фонарь заднего хода; 79, 80 – фонари освещения номерного знака; 81 – задний противотуманный фонарь; 82 – фонарь задний
|
|
|

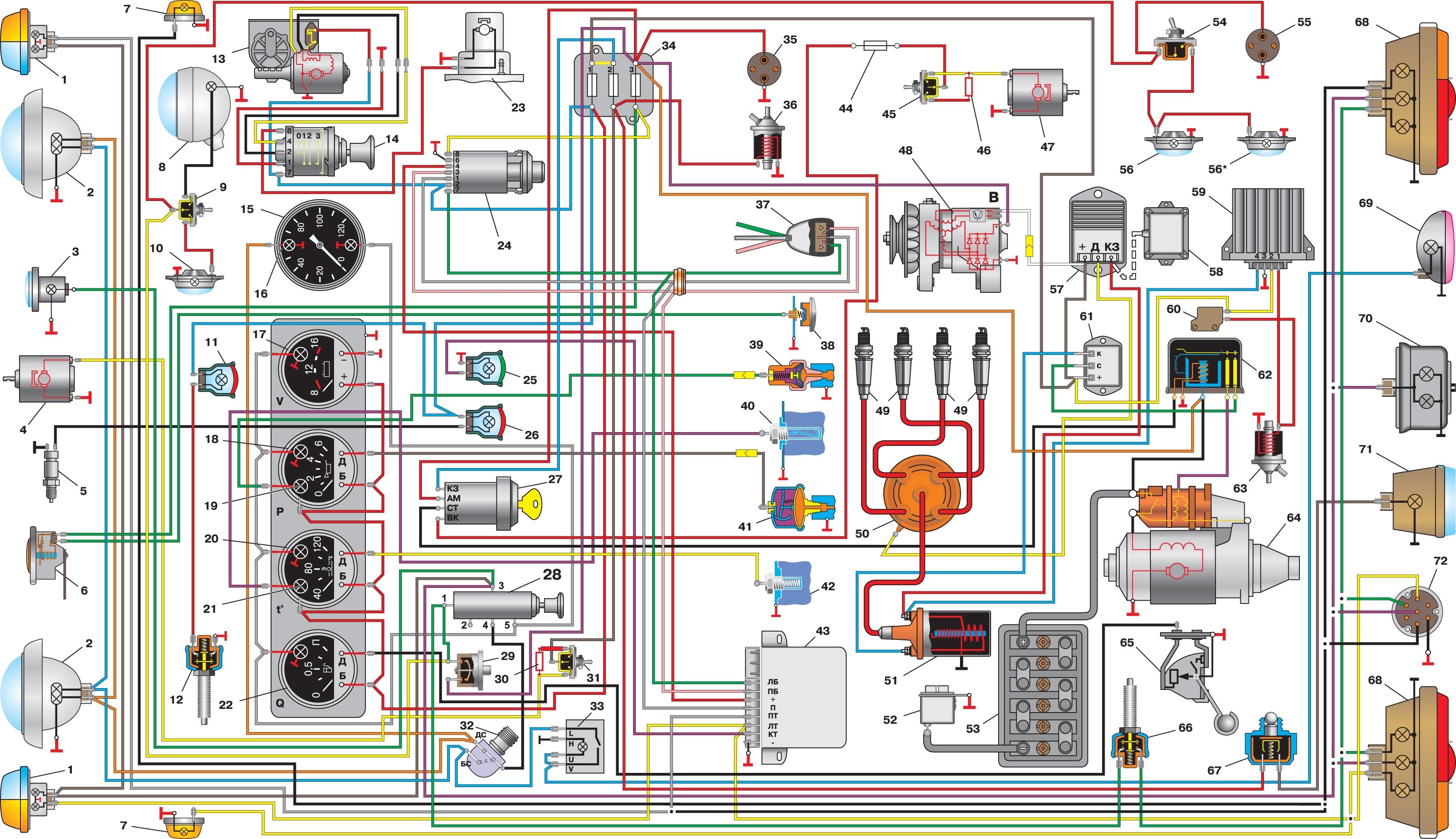

Рис. 7.3. Схема электрооборудования автомобилей УАЗ–3741, –3909, –3962, –2206: 1 – фонарь передний; 2 – фара; 3 – фонарь спецзнака (только для УАЗ–3962); 4 – электродвигатель вентилятора отопителя (только для УАЗ–3962, УАЗ–2206);
5 – датчик сигнальной лампы аварийного состояния гидропривода тормозов; 6 – сигнал звуковой; 7 – повторитель боковой указателя поворота; 8 – фара поворотная (только для УАЗ–3962); 9 – переключатель поворотной фары; 10 – плафон освещения кабины; 11 – лампа сигнальная включения стояночной тормозной системы; 12 – выключатель сигнальной лампы стояночной тормозной системы; 13 – электродвигатель стеклоочистителя; 14 – переключатель электродвигателя стеклоочистителя и омывателя; 15 – спидометр; 16 – лампа сигнальная включения дальнего света фар; 17 – вольтметр; 18 – указатель давления масла; 19 – лампа сигнальная аварийного давления масла;
20 – указатель температуры охлаждающей жидкости в блоке цилиндров двигателя;
21 – лампа сигнальная аварийного перегрева охлаждающей жидкости в радиаторе;
22 – указатель уровня топлива; 23 – электродвигатель омывателя; 24 – выключатель аварийной сигнализации; 25 – лампа сигнальная указателей поворота; 26 – лампа сигнальная аварийного состояния гидропривода тормозной системы; 27 – выключатель зажигания; 28 – переключатель света центральный; 29 – предохранитель тепловой;
30 – сопротивление отопителя; 31 – переключатель электродвигателя вентилятора отопителя; 32 – переключатель света фар; 33 – выключатель заднего противотуманного фонаря; 34 – блок плавких предохранителей; 35 – розетка штепсельная; 36 – электромагнитный клапан разбалансировки; 37 – переключатель указателей поворота;
38 – кнопка звукового сигнала; 39 – датчик сигнальной лампы аварийного давления масла; 40 – датчик сигнальной лампы аварийного перегрева охлаждающей жидкости в радиаторе; 41 – датчик указателя давления масла; 42 – датчик указателя температуры охлаждающей жидкости в блоке цилиндров; 43 – прерыватель указателя поворота;
44 – предохранитель отопителя (только для УАЗ–3962, УАЗ–2206); 45 – переключатель электродвигателя вентилятора отопителя (только для УАЗ–3962, УАЗ–2206); 46 – сопротивление переключателя электродвигателя вентилятора отопителя (только для УАЗ–3962, УАЗ–2206); 47 – электродвигатель вентилятора отопителя (только для УАЗ–3962, УАЗ–2206); 48 – генератор; 49 – свеча зажигания; 50 – датчик-распределитель; 51 – катушка зажигания; 52 – выключатель «массы»; 53 – батарея аккумуляторная; 54 – выключатель плафонов; 55 – розетка штепсельная (только для УАЗ–3962, УАЗ–2206); 56 – плафон; 56* – плафон (только для УАЗ–3962, УАЗ–2206); 57 – коммутатор транзисторный; 58 – вибратор аварийный; 59 – блок электронный управления карбюратором; 60 – микровыключатель; 61 – сопротивление добавочное; 62 – реле дополнительное стартера; 63 – клапан электромагнитный; 64 – стартер; 65 – датчик указателя уровня топлива в баке; 66 – выключатель сигнала торможения; 67 – выключатель фонаря заднего хода; 68 – фонарь задний; 69 – фонарь задний противотуманный; 70 – фонарь освещения номерного знака; 71 – фонарь заднего хода; 72 – розетка штепсельная прицепа
|
|
|

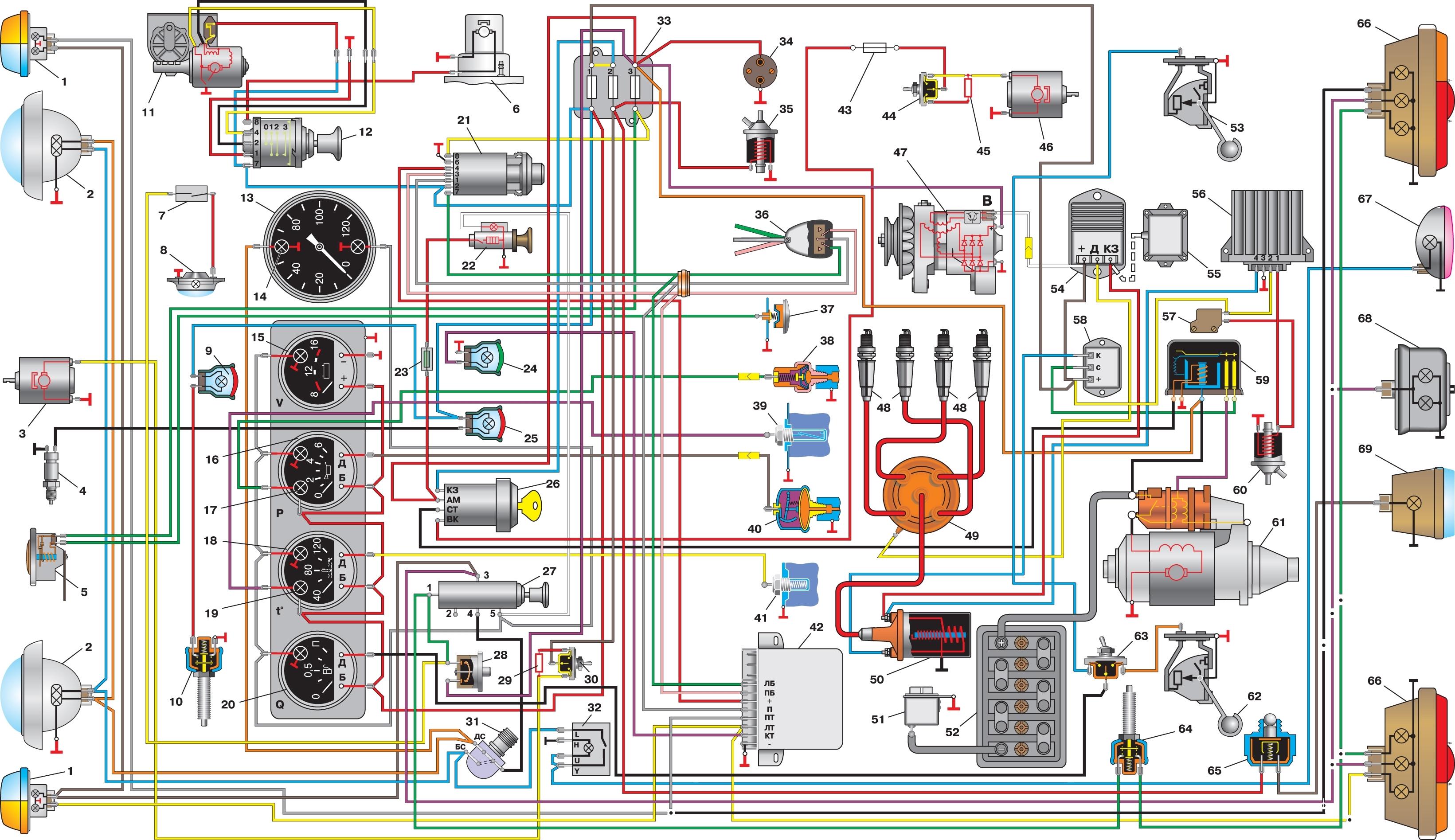

Рис. 7.4. Схема электрооборудования автомобилей УАЗ–3303: 1 – фонарь передний; 2 – фара; 3 – электродвигатель вентилятора отопителя; 4 – датчик сигнальной лампы аварийного состояния гидропривода тормозов; 5 – сигнал звуковой; 6 – электродвигатель омывателя; 7 – выключатель плафона освещения кабины; 8 – плафон освещения кабины; 9 – лампа сигнальная включения стояночной тормозной системы; 10 – выключатель сигнальной лампы стояночной тормозной системы; 11 – электродвигатель стеклоочистителя; 12 – переключатель электродвигателя стеклоочистителя и омывателя; 13 – спидометр;
14 – лампа сигнальная включения дальнего света фар; 15 – вольтметр; 16 – указатель давления масла; 17 – лампа сигнальная аварийного давления масла;
18 – указатель температуры охлаждающей жидкости в блоке цилиндров двигателя; 19 – лампа сигнальная аварийного перегрева охлаждающей жидкости в радиаторе; 20 – указатель уровня топлива; 21 – выключатель аварийной сигнализации; 22 – прикуриватель; 23 – предохранитель прикуривателя; 24 – лампа сигнальная указателей поворота; 25 – лампа сигнальная аварийного состояния гидропривода тормозной системы; 26 – выключатель зажигания; 27 – переключатель света центральный; 28 – предохранитель тепловой; 29 – сопротивление отопителя; 30 – переключатель электродвигателя вентилятора отопителя;
31 – переключатель света фар; 32 – выключатель заднего противотуманного фонаря; 33 – блок плавких предохранителей; 34 – розетка штепсельная; 35 – электромагнитный клапан разбалансировки; 36 – переключатель указателей поворота; 37 – кнопка звукового сигнала; 38 – датчик сигнальной лампы аварийного давления масла; 39 – датчик сигнальной лампы аварийного перегрева охлаждающей жидкости в радиаторе; 40 – датчик указателя давления масла; 41 – датчик указателя температуры охлаждающей жидкости в блоке цилиндров; 42 – прерыватель указателя поворота; 43 – предохранитель отопителя; 44 – переключатель электродвигателя вентилятора отопителя; 45 – сопротивление переключателя электродвигателя вентилятора отопителя; 46 – электродвигатель вентилятора отопителя; 47 – генератор; 48 – свеча зажигания; 49 – датчик-распределитель; 50 – катушка зажигания; 51 – выключатель «массы»; 52 – батарея аккумуляторная;
53 – датчик указателя уровня топлива в баке; 54 – коммутатор транзисторный;
55 – вибратор аварийный; 56 – блок электронный управления карбюратором;
57 – микровыключатель; 58 – сопротивление добавочное; 59 – реле дополнительное стартера; 60 – клапан электромагнитный; 61 – стартер; 62 – датчик указателя уровня топлива в баке; 63 – переключатель датчиков топливных баков;
64 – выключатель сигнала торможения; 65 – выключатель фонаря заднего хода; 66 – фонарь задний; 67 – фонарь задний противотуманный; 68 – фонарь освещения номерного знака; 69 – фонарь заднего хода
|
|
|

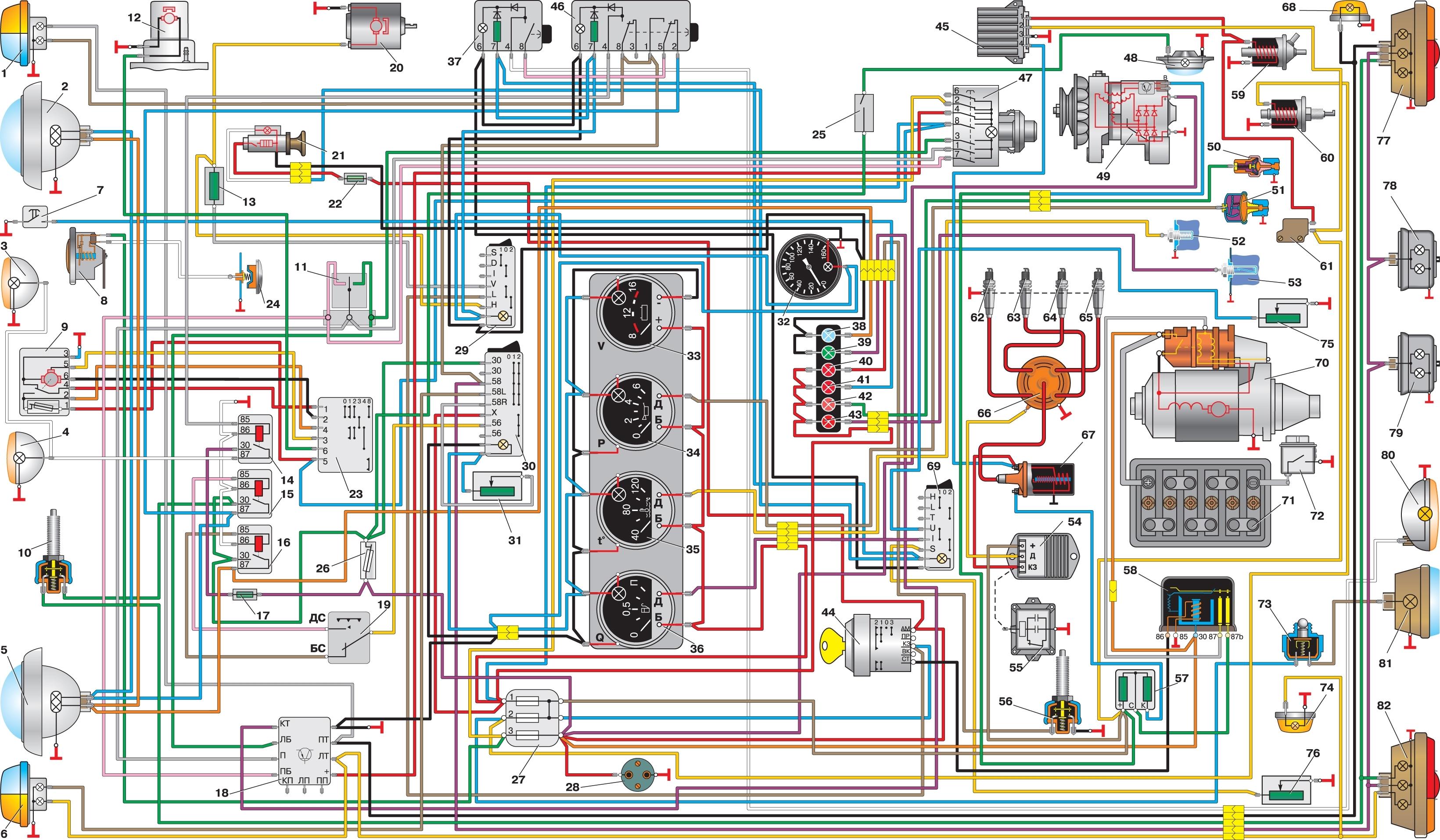

Рис. 7.5. Схема электрооборудования автомобиля УАЗ–33036 без многофункциональных подрулевых переключателей: 1, 6 – фонари передние;
2, 5 – фары; 3, 4 – противотуманные фары; 7 – выключатель контрольной лампы неисправности тормозной системы; 8 – сигнал звуковой; 9 – стеклоочиститель;
10 – выключатель стоп-сигнала; 11 – переключатель указателей поворота;
12 – электроомыватель; 13 – сопротивление отопителя; 14 – реле противотуманных фар; 15, 16 – реле переключения света фар; 17 – предохранитель противотуманных фар 10 А; 18 – реле указателей поворотов и аварийной сигнализации;
19 – переключатель света фар; 20 – электродвигатель отопителя; 21 – прикуриватель; 22 – предохранитель прикуривателя 16 А; 23 – переключатель стекло-очистителя; 24 – кнопка звукового сигнала; 25 – выключатель плафона освещения кабины; 26 – предохранитель тепловой 20 А; 27 – блок предохранителей; 28 – розетка штепсельная; 29 – переключатель отопителя кабины; 30 – выключатель наружного освещения; 31 – реостат подсветки приборов; 32 – спидометр; 33 – указатель напряжения; 34 – указатель давления масла; 35 – указатель температуры охлаждающей жидкости; 36 – указатель уровня топлива; 37 – выключатель заднего противотуманного фонаря; 38 – контрольная лампа дальнего света фар;
39 – контрольная лампа указателей поворотов; 40 – контрольная лампа включения стояночного тормоза; 41 – контрольная лампа неисправности тормозной системы; 42 – контрольная лампа аварийного давления масла; 43 – контрольная лампа аварийной температуры охлаждающей жидкости; 44 – выключатель зажигания;
45 – блок управления ЭППХ; 46 – выключатель противотуманных фар; 47 – выключатель аварийной сигнализации; 48 – плафон освещения кабины; 49 – генератор; 50 – датчик аварийного давления масла; 51 – датчик давления масла; 52 – датчик температуры охлаждающей жидкости; 53 – датчик аварийной температуры охлаждающей жидкости; 54 – коммутатор транзисторный; 55 – вибратор аварийный; 56 – выключатель контрольной лампы стояночного тормоза; 57 – сопротивление добавочное; 58 – реле стартера; 59 – электромагнитный клапан ЭППХ;
60 – электромагнитный клапан разбалансировки; 61 – микропереключатель;
62, 63, 64, 65 – свечи зажигания; 66 – датчик-распределитель; 67 – катушка зажигания; 68 – боковой повторитель; 69 – переключатель датчиков уровня топлива;
70 – стартер; 71 – аккумуляторная батарея; 72 – выключатель «массы»; 73 – выключатель фонаря заднего хода; 74 – боковой повторитель; 75, 76 – датчики уровня топлива; 77, 82 – фонари задние; 78, 79 – фонари освещения номерного знака;
80 – задний противотуманный фонарь; 81 – фонарь заднего хода
|
|
|
Рис. 7.6. Схема электрооборудования автомобиля УАЗ–33036 с многофункциональными подрулевыми переключателями: 1 – фонарь передний;
2 – фара; 3, 4 – противотуманные фары; 5 – фара; 6 – фонарь передний; 7 – выключатель контрольной лампы неисправности тормозной системы; 8 – сигнал звуковой; 9 – стеклоочиститель; 10 – выключатель стоп-сигнала; 11 – прерыватель стеклоочистителя; 12 – электроомыватель; 13 – сопротивление отопителя; 14 – реле противотуманных фар; 15, 16 – реле переключения света фар; 17 – предохранитель противотуманных фар 10 А; 18 – реле указателей поворотов и аварийной сигнализации; 19 – часы; 20 – электродвигатель отопителя; 21 – прикуриватель; 22 – предохранитель прикуривателя 16 А; 23 – переключатель указателей поворота и световой сигнализации; 24 – кнопка звукового сигнала; 25 – переключатель стеклоочистителя; 26 – предохранитель тепловой 20 А; 27 – блок предохранителей; 28 – розетка штепсельная; 29 – переключатель отопителя кабины; 30 – выключатель наружного освещения; 31 – реостат подсветки приборов; 32 – выключатель плафона освещения кабины; 33 – спидометр; 34 – указатель напряжения; 35 – указатель давления масла; 36 – указатель температуры охлаждающей жидкости; 37 – указатель уровня топлива; 38 – выключатель заднего противотуманного фонаря; 39 – контрольная лампа дальнего света фар; 40 – контрольная лампа указателей поворотов; 41 – контрольная лампа включения стояночного тормоза; 42 – контрольная лампа неисправности тормозной системы; 43 – контрольная лампа аварийного давления масла; 44 – контрольная лампа аварийной температуры охлаждающей жидкости;
45 – выключатель зажигания; 46 – реле выключателя зажигания; 47 – блок управления ЭППХ; 48 – выключатель противотуманных фар; 49 – выключатель аварийной сигнализации; 50 – плафон освещения кабины; 51 – генератор; 52 – датчик аварийного давления масла; 53 – датчик давления масла; 54 – датчик температуры охлаждающей жидкости; 55 – датчик аварийной температуры охлаждающей жидкости;
56 – коммутатор транзисторный; 57 – вибратор аварийный; 58 – выключатель контрольной лампы стояночного тормоза; 59 – сопротивление добавочное; 60 – реле стартера; 61 – электромагнитный клапан ЭППХ; 62 – электромагнитный клапан разбалансировки; 63 – микропереключатель; 64, 65, 66, 67 – свечи зажигания; 68 – датчик-распределитель; 69 – катушка зажигания; 70 – боковой повторитель; 71 – переключатель датчиков уровня топлива; 72 – стартер; 73 – аккумуляторная батарея;
74 – выключатель «массы»; 75 – выключатель фонаря заднего хода; 76 – боковой повторитель; 77, 78 – датчики уровня топлива; 79, 84 – фонари задние; 80, 81 – фонарь освещения номерного знака; 82 – задний противотуманный фонарь; 83 – фонарь заднего хода
|
|
|

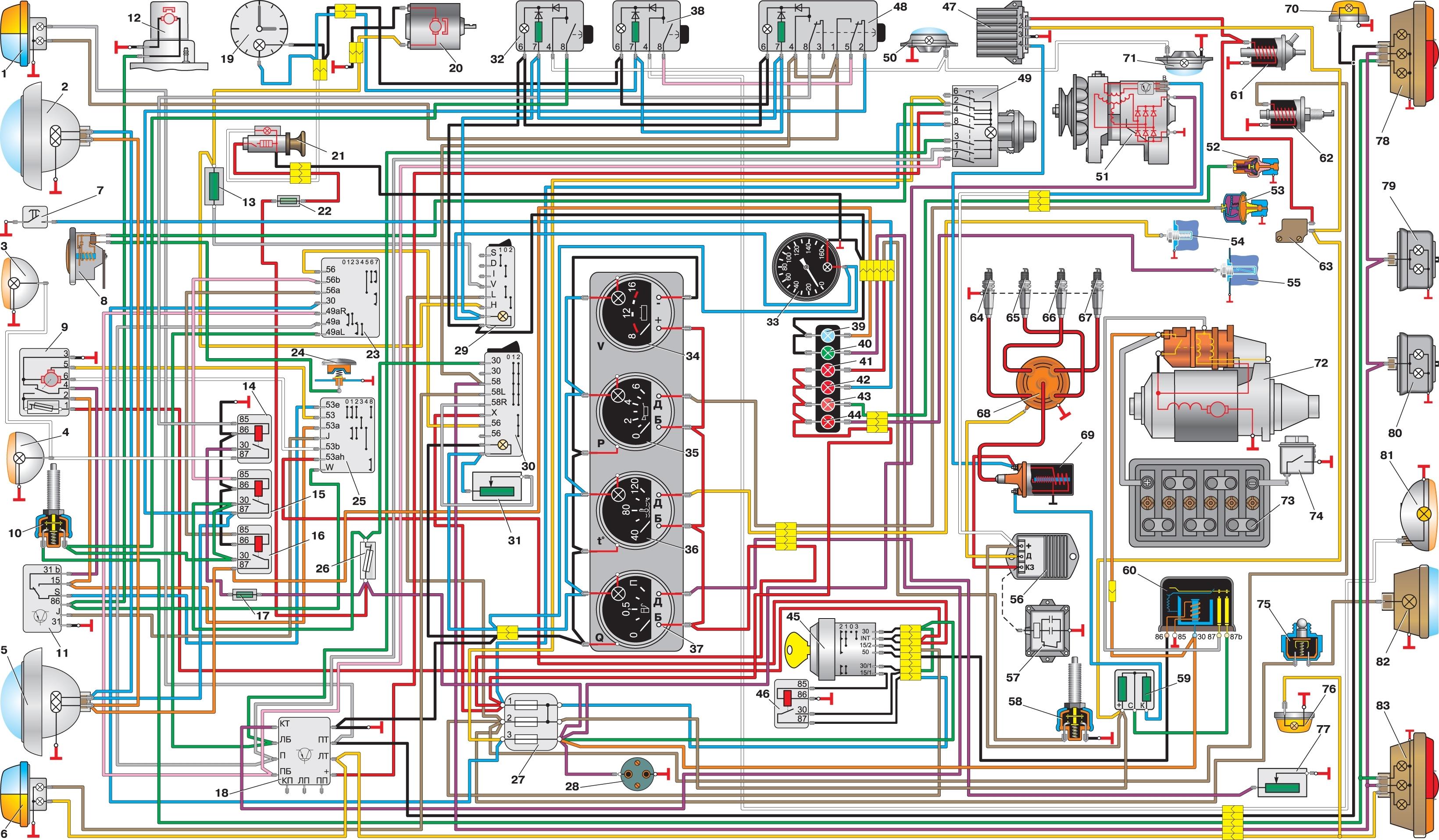

Рис. 7.7. Схема электрооборудования автомобиля УАЗ–39094 с многофункциональными подрулевыми переключателями: 1 – фонарь передний; 2 – фара; 3, 4 – противотуманные фары; 5 – фара; 6 – фонарь передний; 7 – выключатель контрольной лампы неисправности тормозной системы; 8 – сигнал звуковой;
9 – стеклоочиститель; 10 – выключатель стоп-сигнала; 11 – прерыватель стеклоочистителя; 12 – электроомыватель; 13 – сопротивление отопителя; 14 – реле противотуманных фар; 15, 16 – реле переключения света фар; 17 – предохранитель противотуманных фар 10 А; 18 – реле указателей поворотов и аварийной сигнализации; 19 – часы; 20 – электродвигатель отопителя; 21 – прикуриватель;
22 – предохранитель прикуривателя 16 А; 23 – переключатель указателей поворота и световой сигнализации; 24 – кнопка звукового сигнала; 25 – переключатель стеклоочистителя; 26 – предохранитель тепловой 20 А; 27 – блок предохранителей; 28 – розетка штепсельная; 29 – переключатель отопителя кабины; 30 – выключатель наружного освещения; 31 – реостат подсветки приборов; 32 – выключатель плафонов освещения; 33 – спидометр; 34 – указатель напряжения;
35 – указатель давления масла; 36 – указатель температуры охлаждающей жидкости; 37 – указатель уровня топлива; 38 – выключатель заднего противотуманного фонаря; 39 – контрольная лампа дальнего света фар; 40 – контрольная лампа указателей поворотов; 41 – контрольная лампа включения стояночного тормоза;
42 – контрольная лампа неисправности тормозной системы; 43 – контрольная лампа аварийного давления масла; 44 – контрольная лампа аварийной температуры охлаждающей жидкости; 45 – выключатель зажигания; 46 – реле выключателя зажигания; 47 – блок управления ЭППХ; 48 – выключатель противотуманных фар; 49 – выключатель аварийной сигнализации; 50 – плафон освещения кабины; 51 – генератор; 52 – датчик аварийного давления масла; 53 – датчик давления масла; 54 – датчик температуры охлаждающей жидкости; 55 – датчик аварийной температуры охлаждающей жидкости; 56 – коммутатор транзисторный; 57 – вибратор аварийный; 58 – выключатель контрольной лампы стояночного тормоза; 59 – сопротивление добавочное; 60 – реле стартера; 61 – электромагнитный клапан ЭППХ; 62 – электромагнитный клапан разбалансировки; 63 – микропереключатель; 64, 65, 66, 67 – свечи зажигания; 68 – датчик-распределитель; 69 – катушка зажигания; 70 – боковой повторитель; 71 – плафон освещения салона;
72 – стартер; 73 – аккумуляторная батарея; 74 – выключатель «массы»; 75 – выключатель фонаря заднего хода; 76 – боковой повторитель; 77 – датчик уровня топлива; 78, 83 – фонари задние; 79, 80 – фонари освещения номерного знака;
81 – задний противотуманный фонарь; 82 – фонарь заднего хода
|
|
|

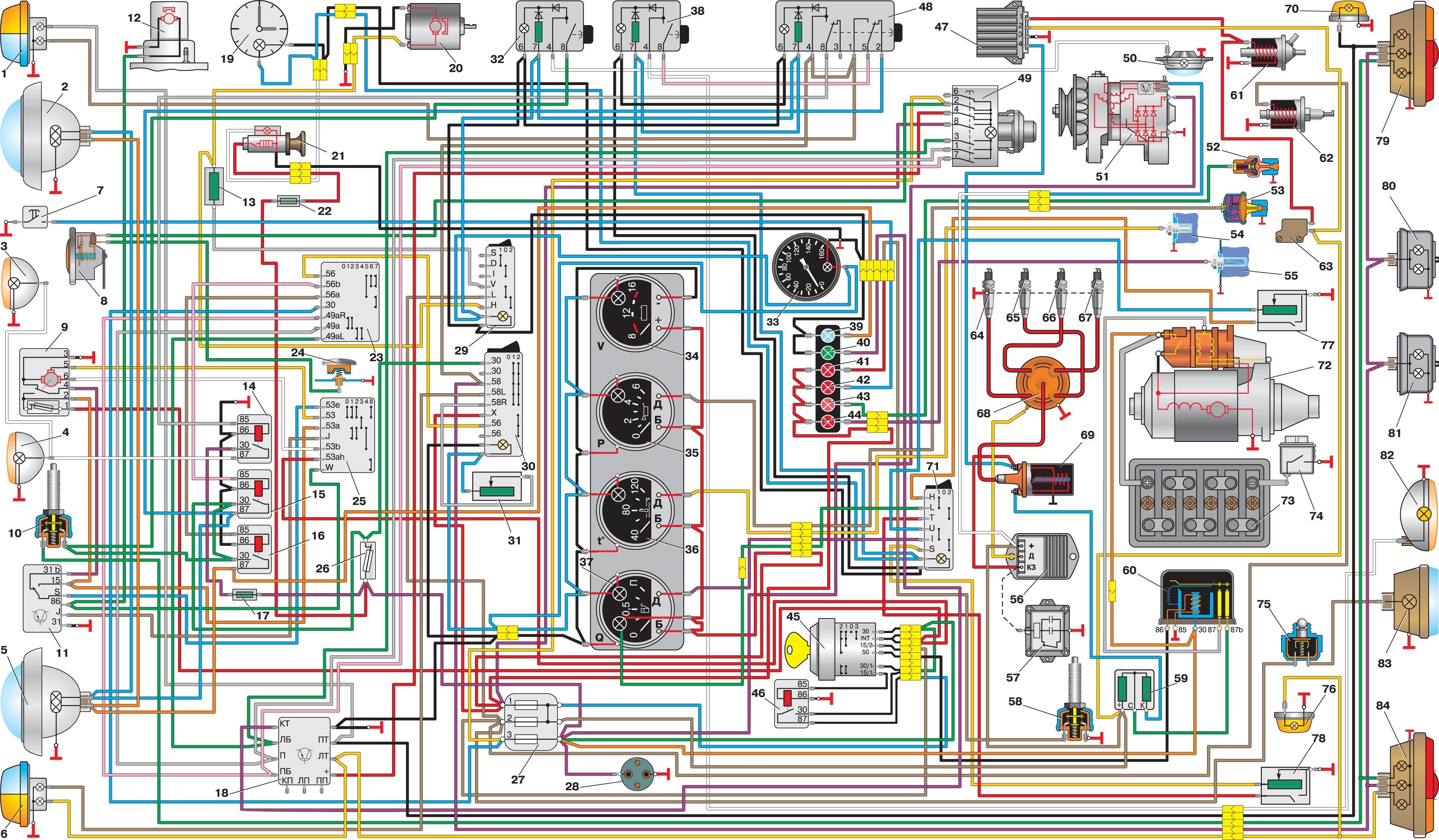

Рис. 7.8. Схема электрооборудования автомобиля УАЗ–39095 с многофункциональными подрулевыми переключателями: 1 – фонарь передний; 2 – фара; 3, 4 – противотуманные фары; 5 – фара; 6 – фонарь передний; 7 – выключатель контрольной лампы неисправности тормозной системы; 8 – сигнал звуковой;
9 – стеклоочиститель; 10 – выключатель стоп-сигнала; 11 – прерыватель стеклоочистителя; 12 – электроомыватель; 13 – сопротивление отопителя; 14 – реле противотуманных фар; 15, 16 – реле переключения света фар; 17 – предохранитель противотуманных фар 10 А; 18 – реле указателей поворотов и аварийной сигнализации; 19 – часы; 20 – электродвигатель отопителя; 21 – прикуриватель;
22 – предохранитель прикуривателя 16 А; 23 – переключатель указателей поворота и световой сигнализации; 24 – кнопка звукового сигнала; 25 – переключатель стеклоочистителя; 26 – предохранитель тепловой 20 А; 27 – блок предохранителей; 28 – розетка штепсельная; 29 – переключатель отопителя кабины; 30 – выключатель наружного освещения; 31 – реостат подсветки приборов; 32 – выключатель плафона освещения кабины; 33 – спидометр; 34 – указатель напряжения; 35 – указатель давления масла; 36 – указатель температуры охлаждающей жидкости; 37 – указатель уровня топлива; 38 – выключатель заднего противотуманного фонаря; 39 – контрольная лампа дальнего света фар; 40 – контрольная лампа указателей поворотов; 41 – контрольная лампа включения стояночного тормоза;
42 – контрольная лампа неисправности тормозной системы; 43 – контрольная лампа аварийного давления масла; 44 – контрольная лампа аварийной температуры охлаждающей жидкости; 45 – выключатель зажигания; 46 – реле выключателя зажигания; 47 – блок управления ЭППХ; 48 – выключатель противотуманных фар; 49 – выключатель аварийной сигнализации; 50 – плафон освещения кабины; 51 – генератор; 52 – датчик аварийного давления масла; 53 – датчик давления масла; 54 – датчик температуры охлаждающей жидкости; 55 – датчик аварийной температуры охлаждающей жидкости; 56 – коммутатор транзисторный; 57 – вибратор аварийный; 58 – выключатель контрольной лампы стояночного тормоза; 59 – сопротивление добавочное; 60 – реле стартера; 61 – электромагнитный клапан ЭППХ; 62 – электромагнитный клапан разбалансировки; 63 – микропереключатель; 64, 65, 66, 67 – свечи зажигания; 68 – датчик-распределитель; 69 – катушка зажигания; 70 – боковой повторитель; 71 – переключатель датчиков уровня топлива; 72 – стартер; 73 – аккумуляторная батарея; 74 – выключатель «массы»; 75 – выключатель фонаря заднего хода; 76 – боковой повторитель; 77, 78 – датчики уровня топлива; 79, 84 – фонари задние; 80, 81 – фонари освещения номерного знака; 82 – задний противотуманный фонарь; 83 – фонарь заднего хода
|
|
|

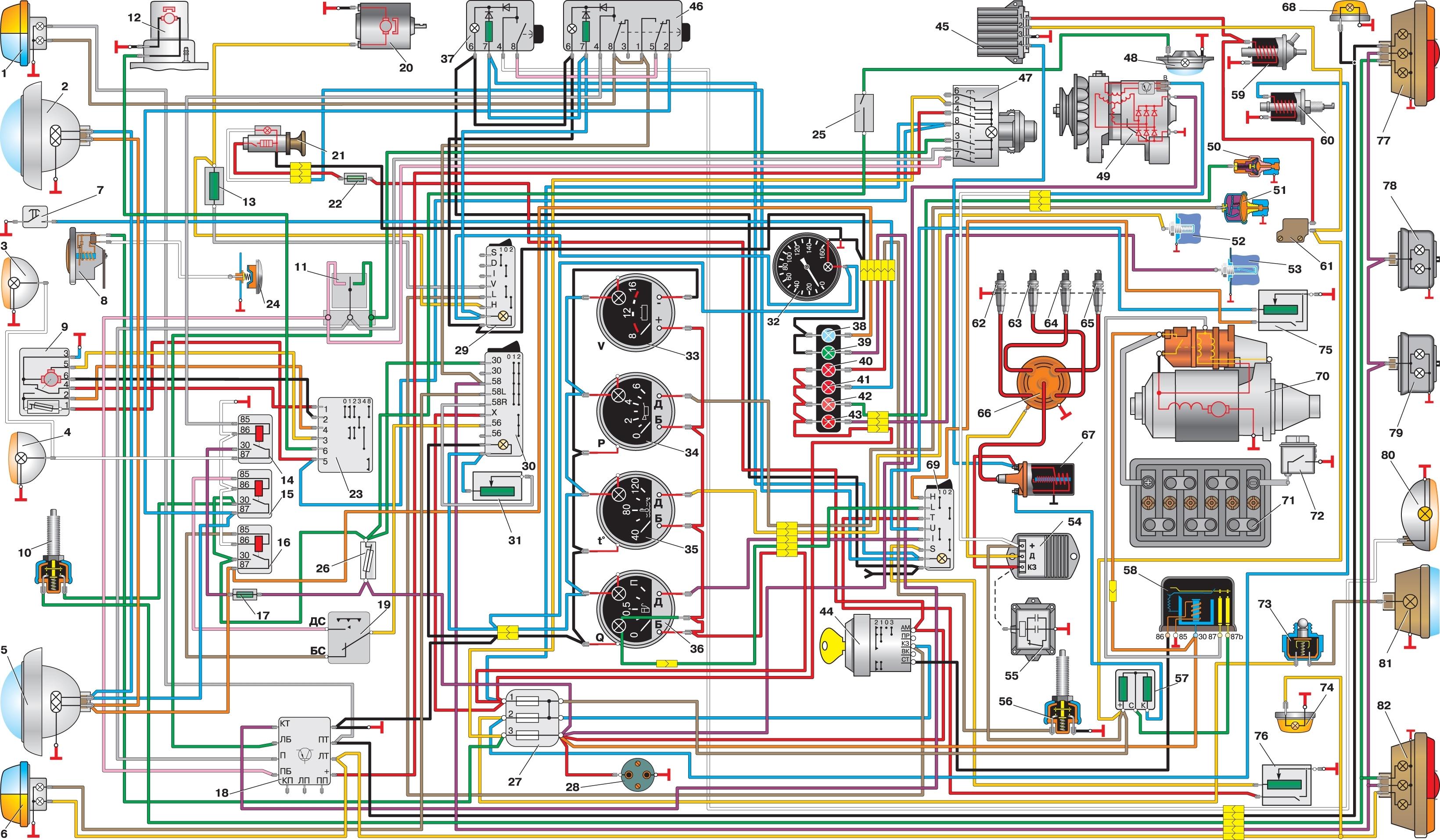

Рис. 7.9. Схема электрооборудования автомобиля УАЗ–39095 без многофункциональных подрулевых переключателей: 1, 6 – фонари передние;
2, 5 – фары; 3, 4 – противотуманные фары; 7 – выключатель контрольной лампы неисправности тормозной системы; 8 – сигнал звуковой; 9 – стеклоочиститель;
10 – выключатель стоп-сигнала; 11 – переключатель указателей поворота;
12 – электроомыватель; 13 – сопротивление отопителя; 14 – реле противотуманных фар; 15, 16 – реле переключения света фар; 17 – предохранитель противотуманных фар 10 А; 18 – реле указателей поворотов и аварийной сигнализации;
19 – переключатель света фар; 20 – электродвигатель отопителя; 21 – прикуриватель; 22 – предохранитель прикуривателя 16 А; 23 – переключатель стеклоочистителя; 24 – кнопка звукового сигнала; 25 – выключатель плафона освещения кабины; 26 – предохранитель тепловой 20 А; 27 – блок предохранителей; 28 – розетка штепсельная; 29 – переключатель отопителя кабины; 30 – выключатель наружного освещения; 31 – реостат подсветки приборов; 32 – спидометр; 33 – указатель напряжения; 34 – указатель давления масла; 35 – указатель температуры охлаждающей жидкости; 36 – указатель уровня топлива; 37 – выключатель заднего противотуманного фонаря; 38 – контрольная лампа дальнего света фар; 39 – контрольная лампа указателей поворотов; 40 – контрольная лампа включения стояночного тормоза; 41 – контрольная лампа неисправности тормозной системы;
42 – контрольная лампа аварийного давления масла; 43 – контрольная лампа аварийной температуры охлаждающей жидкости; 44 – выключатель зажигания;
45 – блок управления ЭППХ; 46 – выключатель противотуманных фар; 47 – выключатель аварийной сигнализации; 48 – плафон освещения кабины; 49 – генератор; 50 – датчик аварийного давления масла; 51 – датчик давления масла; 52 – датчик температуры охлаждающей жидкости; 53 – датчик аварийной температуры охлаждающей жидкости; 54 – коммутатор транзисторный; 55 – вибратор аварийный; 56 – выключатель контрольной лампы стояночного тормоза; 57 – сопротивление добавочное; 58 – реле стартера; 59 – электромагнитный клапан ЭППХ;
60 – электромагнитный клапан разбалансировки; 61 – микропереключатель;
62, 63, 64, 65 – свечи зажигания; 66 – датчик-распределитель; 67 – катушка зажигания; 68 – боковой повторитель; 69 – переключатель датчиков уровня топлива;
70 – стартер; 71 – аккумуляторная батарея; 72 – выключатель «массы»; 73 – выключатель фонаря заднего хода; 74 – боковой повторитель; 75, 76 – датчики уровня топлива; 77, 82 – фонари задние; 78, 79 – фонари освещения номерного знака;
80 – задний противотуманный фонарь; 81 – фонарь заднего хода
|
Электрооборудование автомобилей выполнено по однопроводной схеме. Отрицательный полюс аккумуляторной батареи соединен с «массой» автомобиля. Номинальное напряжение 12 В. Схемы электрооборудования автомобилей изображены на
рис. 7.1
,
7.2
,
7.3
,
7.4
,
7.5
,
7.6
,
7.7
,
7.8
,
7.9
.
|
