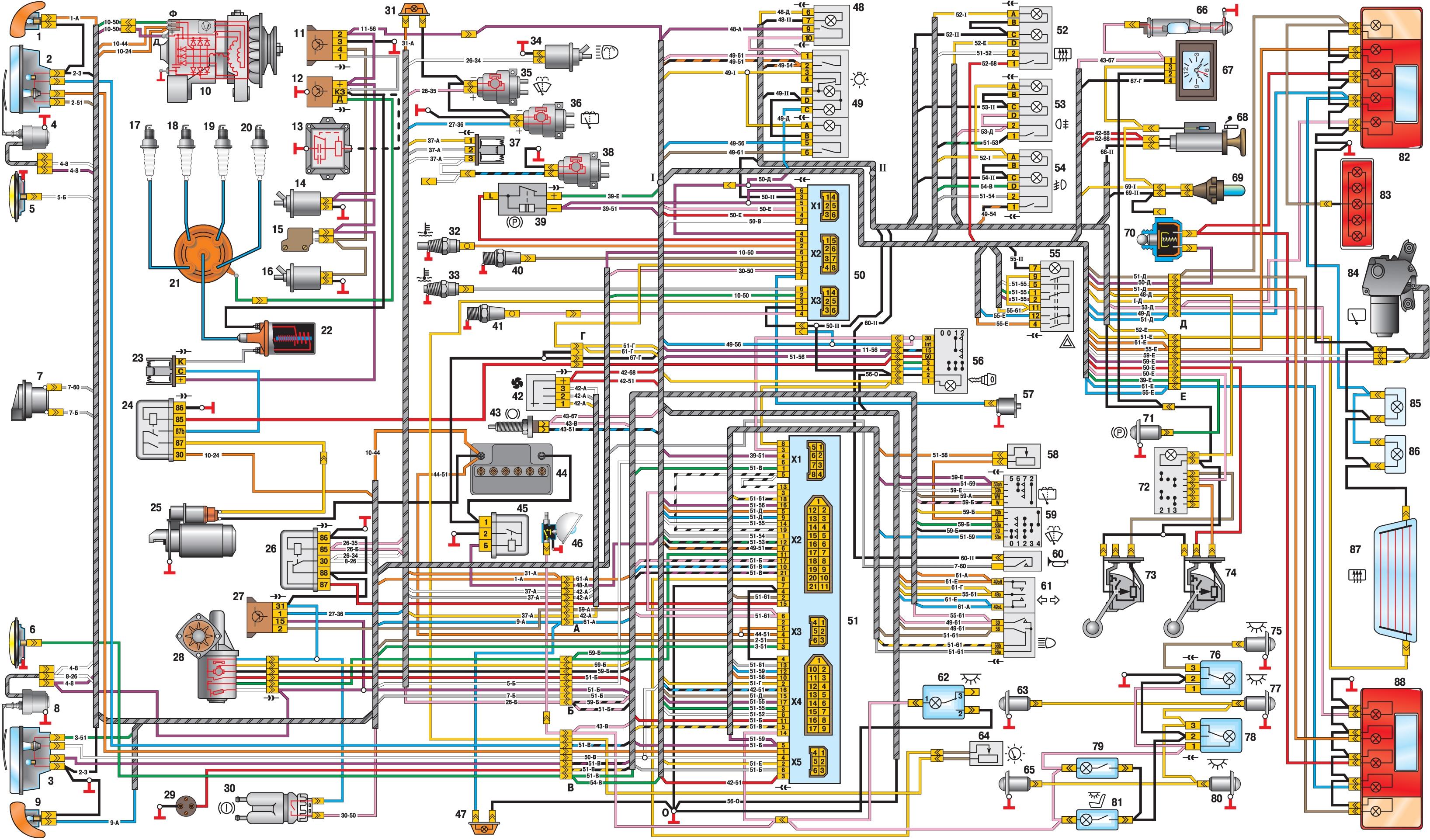

Схема электрооборудования автомобиля УАЗ–31601
Схема электрооборудования автомобиля УАЗ–31601:
1 – указатель поворота передний правый;
2 – фара правая;
3 – фара левая;
4 – моторедуктор фароочистителя правый;
5 – фара противотуманная правая;
6 – фара противотуманная левая;
7 – сигнал звуковой;
8 – моторедуктор фароочистителя левый;
9 – указатель поворота передний левый;
10 – генератор;
11 – блок управления системы ЭПХХ;
12 – коммутатор транзисторный;
13 – вибратор аварийный;
14 – клапан электромагнитный карбюратора;
15 – микропереключатель системы ЭПХХ;
16 – клапан электромагнитный системы ЭПХХ;
17, 18, 19, 20 – свеча зажигания;
21 – датчик-распределитель;
22 – катушка зажигания;
23 – сопротивление добавочное системы зажигания;
24 – реле включения стартера;
25 – стартер;
26 – реле включения фароочистителей;
27 – реле включения омывателя заднего стекла;
28 – моторедуктор очистителя ветрового стекла;
29 – розетка штепсельная;
30 – выключатель сигнализатора неисправности рабочей тормозной системы;
31 – повторитель боковой правый указателя поворота;
32 – датчик сигнализатора аварийной температуры охлаждающей жидкости;
33 – датчик указателя температуры охлаждающей жидкости;
34 – клапан электромагнитный омывателя фар;
35 – электромотонасос омывателя ветрового стекла;
36 – электромотонасос омывателя заднего стекла;
37 – сопротивление добавочное отопителя;
38 – электродвигатель отопителя;
39 – реле сигнализатора стояночной тормозной системы;
40 – датчик сигнализатора аварийного давления масла;
41 – датчик указателя давления масла;
42 – переключатель электродвигателя отопителя;
43 – выключатель сигнала торможения;
44 – батарея аккумуляторная;
45 – выключатель «массы» дистанционный;
46 – лампа подкапотная;
47 – повторитель боковой левый указателя поворота;
48 – выключатель управления дистанционным выключателем массы;
49 – переключатель наружного освещения;
50 – комбинация приборов;
51 – блок монтажный реле и предохранителей;
52 – выключатель обогрева заднего стекла;
53 – выключатель задних противотуманных огней;
54 – выключатель противотуманных фар;
55 – выключатель аварийной сигнализации;
56 – выключатель зажигания;
57 – выключатель сигнализатора воздушной заслонки;
58 – переключатель паузы стеклоочистителя;
59 – переключатель очистителей и омывателей ветрового, заднего стекол, фар;
60 – кнопка включения звукового сигнала;
61 – переключатель указателей поворота и света фар;
62 – плафон подсветки монтажного блока;
63, 65, 75, 77, 80 – выключатель освещения на стойке двери;
64 – регулятор освещения приборов;
66 – фонарь подсветки вещевого ящика;
67 – часы;
68 – прикуриватель;
69 – лампа подсветки рычагов управления отопителем;
70 – выключатель света заднего хода;
71 – выключатель сигнализатора стояночной тормозной системы;
72 – переключатель датчиков указателя уровня топлива;
73 – датчик указателя уровня топлива правый;
74 – датчик указателя уровня топлива левый;
76, 78 – плафон освещения салона;
79, 81 – плафон индивидуального освещения;
82 – фонарь задний правый;
83 – фонарь дополнительного сигнала торможения;
84 – моторедуктор очистителя заднего стекла;
85 – фонарь освещения номерного знака правый;
86 – фонарь освещения номерного знака левый;
87 – элемент обогрева заднего стекла;
88 – фонарь задний левый
I, II – места спайки проводов А, Б, В, Г, Д, Е – соединительные колодки;
О – «масса».
Примечание.
Провода, входящие в жгут, обозначены номерами соединяемых приборов.

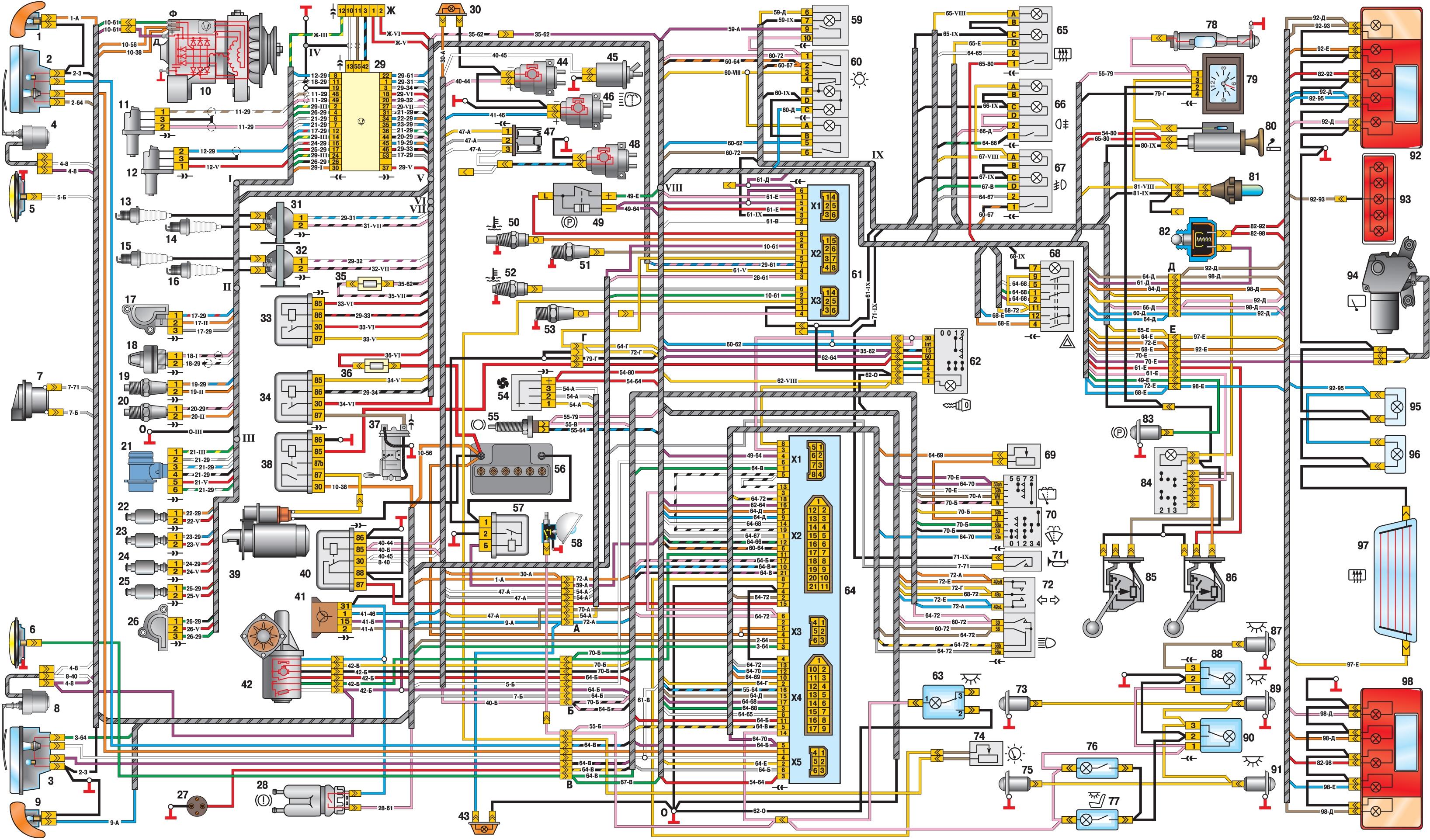

Схема электрооборудования автомобилей УАЗ–3160 и УАЗ–31605
Схема электро оборудования автомобилей УАЗ–3160 и УАЗ–31605:
1 – указатель поворота передний правый;
2 – фара правая;
3 – фара левая;
4 – моторедуктор фароочистителя правый;
5 – фара противотуманная правая;
6 – фара противотуманная левая;
7 – сигнал звуковой;
8 – моторедуктор фароочистителя левый;
9 – указатель поворота передний левый;
10 – генератор;
11 – датчик положения коленчатого вала;
12 – датчик положения распределительного вала;
13, 14, 15, 16 – свеча зажигания;
17 – датчик положения дроссельной заслонки;
18 – датчик детонации;
19 – датчик температуры охлаждающей жидкости;
20 – датчик температуры всасываемого воздуха;
21 – датчик массового расхода воздуха;
22, 23, 24, 25 – форсунка топливная;
26 – регулятор дополнительного воздуха;
27 – розетка штепсельная;
28 – выключатель сигнализатора неисправности рабочей тормозной системы;
29 – блок управления двигателем;
30 – повторитель боковой правый указателя поворота;
31 – катушка зажигания 1-го и 4-го цилиндров;
32 – катушка зажигания 2-го и 3-го цилиндров;
33 – реле главное;
34 – реле электробензонасоса;
35, 36 – предохранитель штыревой;
37 – электробензонасос;
38 – реле включения стартера;
39 – стартер;
40 – реле включения фароочистителей;
41 – реле включения омывателя заднего стекла;
42 – моторедуктор очистителя ветрового стекла;
43 – повторитель боковой левый указателя поворота;
44 – электромотонасос омывателя переднего стекла;
45 – клапан электромагнитный омывателя фар;
46 – электромотонасос омывателя заднего стекла;
47 – сопротивление добавочное отопителя;
48 – электродвигатель отопителя;
49 – реле сигнализатора стояночной тормозной системы;
50 – датчик сигнализатора аварийной температуры охлаждающей жидкости;
51 – датчик сигнализатора аварийного давления масла;
52 – датчик указателя температуры охлаждающей жидкости;
53 – датчик указателя давления масла;
54 – переключатель электродвигателя отопителя;
55 – выключатель сигнала торможения;
56 – батарея аккумуляторная;
57 – выключатель «массы» дистанционный;
58 – лампа подкапотная;
59 – выключатель управления дистанционным выключателем «массы»;
60 – переключатель наружного освещения;
61 – комбинация приборов;
62 – выключатель зажигания;
63 – плафон подсветки монтажного блока;
64 – блок монтажный реле и предохранителей;
65 – выключатель обогрева заднего стекла;
66 – выключатель задних противотуманных огней;
67 – выключатель противотуманных фар;
68 – выключатель аварийной сигнализации;
69 – переключатель паузы стеклоочистителя;
70 – переключатель очистителей и омывателей переднего, заднего стекол, фар;
71 – кнопка включения звукового сигнала;
72 – переключатель указателей поворота и света фар;
73, 75, 87, 89, 91 – выключатель освещения на стойке двери;
74 – регулятор освещения приборов;
76, 77 – плафон индивидуального освещения;
78 – фонарь подсветки вещевого ящика;
79 – часы;
80 – прикуриватель;
81 – лампа подсветки рычагов управления отопителем;
82 – выключатель света заднего хода;
83 – выключатель сигнализатора стояночной тормозной системы;
84 – переключатель датчиков указателя уровня топлива;
85 – датчик указателя уровня топлива правый;
86 – датчик указателя уровня топлива левый;
88, 90 – плафон освещения салона;
92 – фонарь задний правый;
93 – фонарь дополнительного сигнала торможения;
94 – моторедуктор очистителя заднего стекла;
95 – фонарь освещения номерного знака правый;
96 – фонарь освещения номерного знака левый;
97 – элемент обогрева заднего стекла;
98 – фонарь задний левый
I, II, III, IV, V, VI, VII, VIII, IX – места спайки проводов
А, Б, В, Г, Д, Е – соединительные колодки;
Ж – разъем диагностический;
О – «масса»
Примечание.
Провода, входящие в жгут, обозначены номерами соединяемых приборов.


Схема электрооборудования автомобиля УАЗ–31604
Схема электро-оборудования автомобиля УАЗ–31604:
1 – указатель поворота передний правый;
2 – фара правая;
3 – фара левая;
4 – моторедуктор фароочистителя правый;
5 – фара противотуманная правая;
6 – фара противотуманная левая;
7 – сигнал звуковой;
8 – моторедуктор фароочистителя левый;
9 – указатель поворота передний левый;
10 – генератор;
11 – подогреватель топливопровода;
12 – реле включения подогрева топливопровода;
13 – потенциометр системы рециркуляции отработавших газов;
14 – реле системы рециркуляции отработавших газов;
15 – блок управления системы рециркуляции отработавших газов;
16, 17, 18, 19 – свеча накаливания;
20 – реле включения стартера;
21 – стартер;
22 – моторедуктор очистителя ветрового стекла;
23 – розетка штепсельная;
24 – клапан электромагнитный подачи топлива;
25 – датчик наличия воды в топливном фильтре;
26 – транзистор;
27 – датчик температуры топлива;
28 – предохранитель;
29 – соленоид системы прогрева холодного двигателя;
30 – клапан электромагнитный рециркуляции отработавших газов;
31 – датчик температуры системы рециркуляции отработавших газов;
32 – блок управления свечами накаливания;
33 – реле включения фароочистителей;
34 – реле включения омывателя заднего стекла;
35 – выключатель сигнализатора неисправности рабочей тормозной системы;
36 – повторитель боковой правый указателя поворота;
37 – клапан электромагнитный омывателя фар;
38 – электромотонасос омывателя ветрового стекла;
39 – электромотонасос омывателя заднего стекла;
40 – сопротивление добавочное отопителя;
41 – электродвигатель отопителя;
42 – реле сигнализатора стояночной тормозной системы;
43 – датчик сигнализатора аварийной температуры охлаждающей жидкости;
44 – датчик сигнализатора аварийного давления масла;
45 – датчик указателя температуры охлаждающей жидкости;
46 – датчик указателя давления масла;
47 – переключатель электродвигателя отопителя;
48 – выключатель сигнала торможения;
49 – батарея аккумуляторная;
50 – выключатель «массы» дистанционный;
51 – лампа подкапотная;
52 – повторитель боковой левый указателя поворота;
53 – выключатель управления дистанционным выключателем «массы»;
54 – переключатель наружного освещения;
55 – комбинация приборов;
56 – блок монтажный реле и предохранителей;
57 – выключатель зажигания;
58 – плафон подсветки монтажного блока;
59 – регулятор освещения приборов;
60 – выключатель подогрева топливопровода;
61 – выключатель обогрева заднего стекла;
62 – выключатель задних противотуманных огней;
63 – выключатель противотуманных фар;
64 – выключатель аварийной сигнализации;
65 – переключатель паузы стеклоочистителя;
66 – переключатель очистителей и омывателей ветрового, заднего стекол, фар;
67 – кнопка включения звукового сигнала;
68 – переключатель указателей поворота и света фар;
69, 70, 80, 82, 86 – выключатель освещения на стойке двери;
71 – фонарь подсветки вещевого ящика;
72 – часы;
73 – прикуриватель;
74 – лампа подсветки рычагов управления отопителем;
75 – выключатель света заднего хода;
76 – выключатель сигнализатора стояночной тормозной системы;
77 – переключатель датчиков указателя уровня топлива;
78 – датчик указателя уровня топлива правый;
79 – датчик указателя уровня топлива левый;
81, 85 – плафон освещения салона;
83, 84 – плафон индивидуального освещения;
87 – фонарь задний правый;
88 – фонарь дополнительного сигнала торможения;
89 – моторедуктор очистителя заднего стекла;
90 – фонарь освещения номерного знака правый;
91 – фонарь освещения номерного знака левый;
92 – элемент обогрева заднего стекла;
93 – фонарь задний левый
I, II – места спайки проводов
А, Б, В, Г, Д, Е – соединительные колодки;
О – «масса»
Примечание.
Провода, входящие в жгут, обозначены номерами соединяемых приборов.
Сайты по ремонту автомобилей



  Copyright © 2008 UAZ-Autos.ru
«Ремонт, эксплуатация и техническое обслуживание» All rights reserved.


Копирование и Использование материалов сайта UAZ-Autos.ru без прямой ссылки - запрещено.
