Ремонт УАЗ-3151 >> Двигатель
|
|
Рис. 2.1. Двигатель (вид слева): 1 – фильтр тонкой очистки топлива; 2 – крышка маслоналивной горловины; 3 – указатель уровня масла; 4 – крышка коромысел; 5 – головка блока цилиндров; 6 – датчик-распределитель; 7 – стартер; 8 –картер сцепления; 9 – нижняя часть картера сцепления; 10 – топливный насос; 11 – кронштейн подвески двигателя
|
|
|

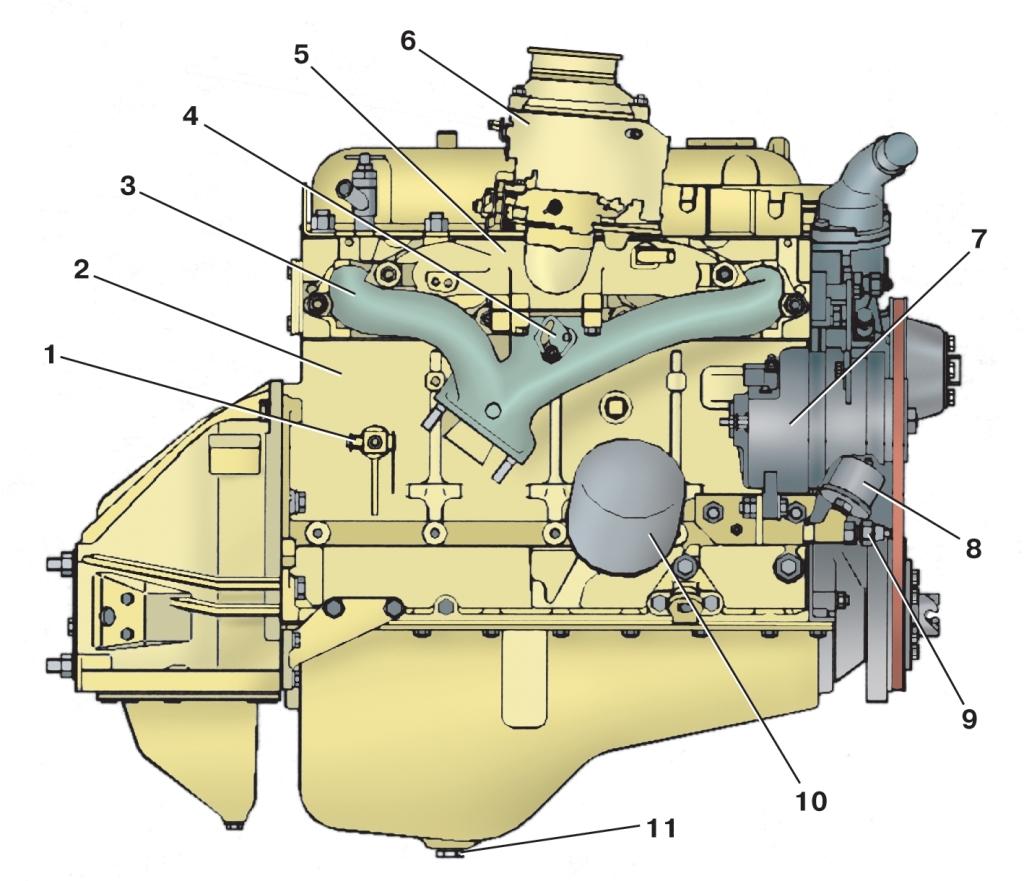

Рис. 2.2. Двигатель (вид справа): 1 – сливной краник блока цилиндров; 2 – блок цилиндров;
3 – выпускной коллектор; 4 – заслонка подогрева впускной трубы; 5 – впускной трубопровод;
6 – карбюратор; 7 – генератор; 8 – датчик указателя давления масла; 9 – датчик сигнальной лампы аварийного давления масла; 10 – масляный фильтр; 11 – пробка сливного отверстия масляного картера
|
На автомобилях УАЗ устанавливается четырехцилиндровый, четырехтактный, верхнеклапанный, карбюраторный двигатель с жидкостным охлаждением (
рис. 2.1
,
2.2
). В зависимости от года выпуска и комплектации могут быть установлены двигатели моделей 414, 4178, 4218 производства АО Волжские моторы (г. Ульяновск) и модели 4021.60 производства АО Заволжский моторный завод (г. Заволжье, Нижегородской обл.). Двигатели модели 4021.60 разработаны под установку на автомобили УАЗ.
|
