Ремонт УАЗ-3151 >> Электрооборудование >> Приборы освещения и сигнализации
Ежедневно перед выездом проверяйте действие приборов освещения и сигнализации, обнаруженные неисправности устраните.
При необходимости проверьте крепление фар и правильность их установки, состояние проводов и надежность их соединений.
При необходимости отрегулируйте зазор между резиновым роликом переключателя указателей поворота и ступицей рулевого колеса. При нейтральном положении рычага переключателя зазор должен быть 2–2,5 мм. Если резиновый ролик сильно изношен, замените его.
Для замены резинового ролика отверните центральный винт переключателя, снимите крышку и рычаг с фиксационной скобой и замените резиновый ролик в сборе.
Сборку переключателя производите в обратном порядке.
После установки переключателя на рулевую колонку отрегулируйте зазор между роликом и ступицей рулевого колеса перемещением переключателя на кронштейне вдоль вала руля, для чего ослабьте винты его крепления к кронштейну.
Регулировку звукового сигнала производите регулировочным винтом, головка которого расположена на задней стенке корпуса.
Обслуживание фар заключается в их регулировке, проверке и замене вышедших из строя ламп, удалении пыли из корпуса и отражателя фар.
Пыль из отражателя удаляйте без разборки оптического элемента, тщательно промывая отражатель водой с помощью ваты.
После промывки просушите отражатель при температуре 20°С в опрокинутом положении (зеркалом вниз). После просушки потеки и пятна удалять не рекомендуется. Следите за надежностью крепления наконечников проводов фар и наконечников жгута проводов.
Лампы фар с потемневшими колбами замените, не дожидаясь их перегорания.

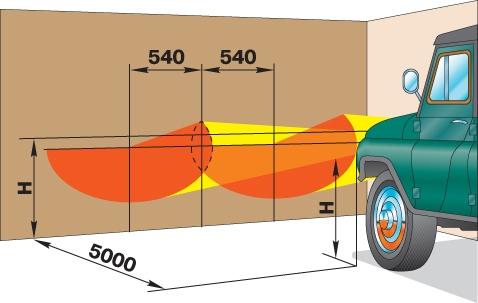

Рис. 7.25. Разметка экрана для регулировки фар автомобилей семейства УАЗ–31512:
Н – расстояние от центра фар до уровня земли

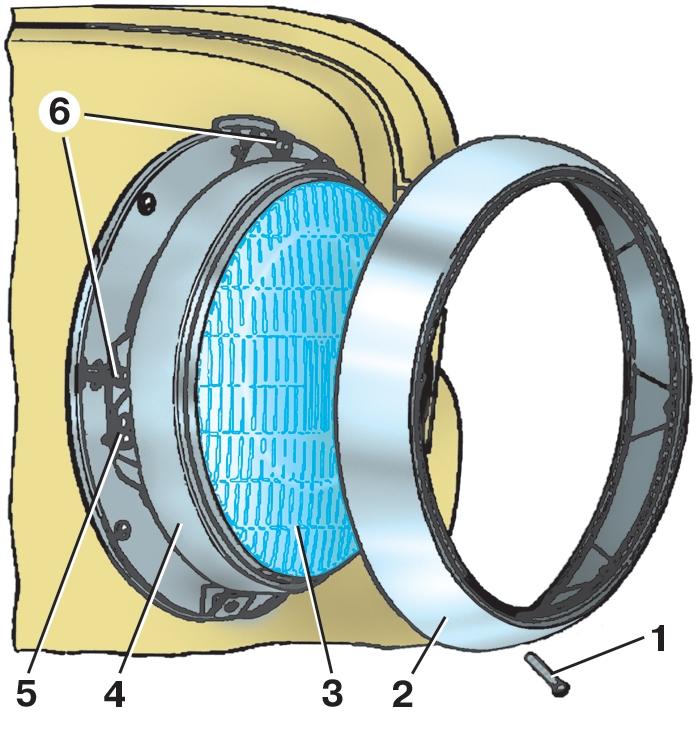

Рис. 7.27. Фаpа: 1,5 – винты; 2 – декоpативный ободок; 3 – оптический элемент; 4 – внутpенний ободок; 6 – pегулиpовочные винты

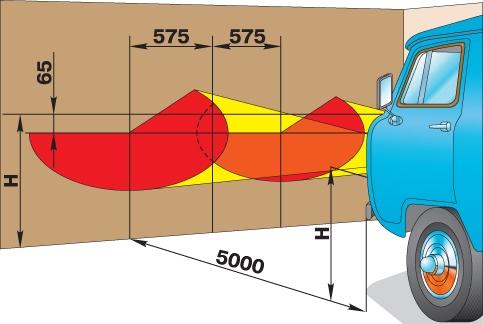

Рис. 7.26. Разметка экрана для регулировки фар автомобилей семейства УАЗ–3741:
Н – расстояние от центра фар до уровня земли


Регулировку фар производите на снаряженном автомобиле. Установите перед ним экран ( рис. 7.25 , 7.26 ). Положение луча света регулируйте с помощью регулировочных винтов 6 ( рис. 7.27 ) поочередно для каждой фары, сняв предварительно ободки фар 2. Фары регулируйте при включенном ближнем свете.

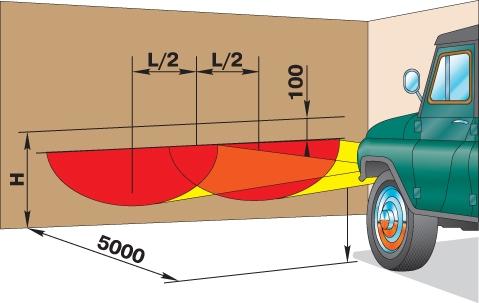

Рис. 7.28. Разметка экpана для pегулиpовки противотуманных фаp: Н – pасстояние от центpа фаp до уpовня земли; L – расстояние между центрами противотуманных фар


Противотуманные фары регулируйте так, чтобы световые пятна на экране были расположены, как показано на рис. 7.28 .
