Ремонт УАЗ-3151 >> Двигатель >> Газораспределительный механизм

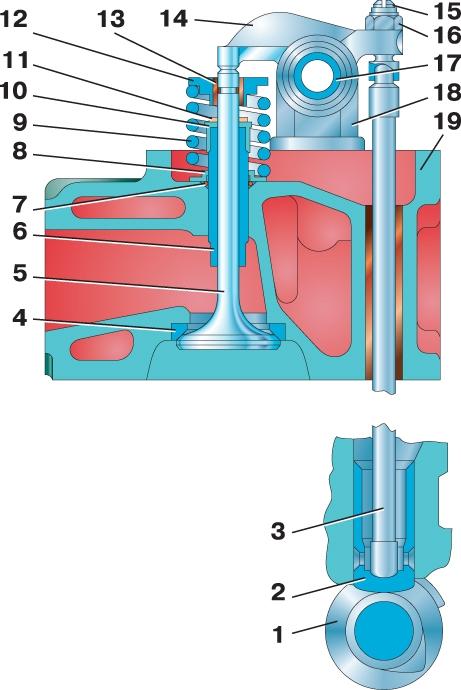

Рис. 2.4. Привод клапанов: 1 – распределительный вал; 2 – толкатель;
3 – штанга; 4 – седло клапана; 5 – клапан; 6 – направляющая втулка клапана;
7 – стопорное кольцо;
8 – шайба; 9 – пружина;
10 – колпачок маслоотражательный; 11 – пружина колпачка; 12 – тарелка пружины; 13 – сухарики; 14 – коромысло; 15 – регулировочный винт; 16 – контргайка; 17 – ось коромысел; 18 – стойка; 19 – головка блока цилиндров


Привод клапанов осуществляется от распределительного вала через толкатели, штанги толкателей и коромысла ( рис. 2.4 ).
Распределительный вал стальной, кованый, имеет пять опорных шеек, кулачки привода клапанов, шестерню привода масляного насоса и эксцентрик привода топливного насоса. Опорные шейки вала в блоке цилиндров на подшипниках скольжения представляют собой стальные втулки, залитые антифрикционным сплавом (на двигателях модели 4178 с декабря 1995 г. и модели 4218 втулки не устанавливаются).
Привод распределительного вала осуществляется от коленчатого вала парой шестерен с косыми зубьями. Шестерня на коленчатом валу чугунная, а на распределительном валу – пластмассовый венец с чугунной ступицей. Обе шестерни имеют по два резьбовых отверстия для съемника.

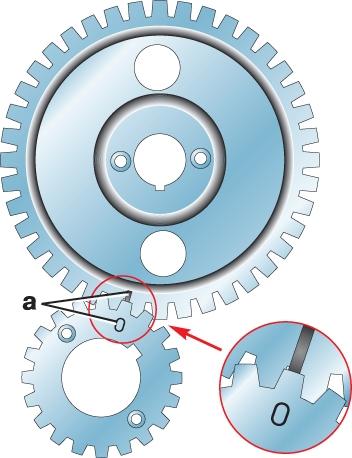

Рис. 2.5. Установочные метки на распределительных  шестернях: а – метки


Правильность фаз распределения обеспечивается установкой шестерен по меткам ( рис. 2.5 ). Метка «О» на шестерне коленчатого вала должна быть против риски у впадины зуба на шестерне распределительного вала.

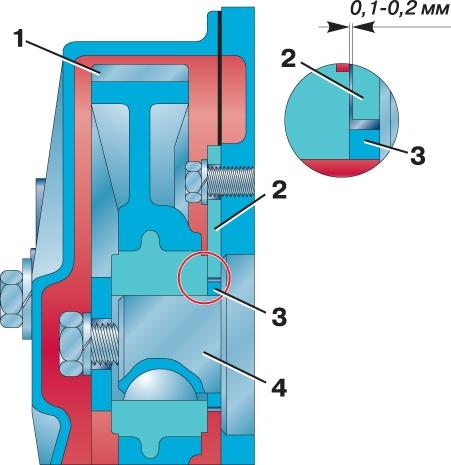

Рис. 2.6. Упорный фланец распределительного вала: 1 – шестерня; 2 – упорный фланец;
3 – распорное кольцо; 4 – распределительный вал


Осевое перемещение распределительного вала ограничивается стальным упорным фланцем 2 ( рис. 2.6 ), находящимся между торцом шейки распределительного вала и ступицей шестерни. Рабочий зазор 0,1–0,2 мм между ступицей шестерни и упорным фланцем обеспечивается тем, что распорное кольцо 3, зажатое между шестерней и шейкой распределительного вала, толще упорного фланца.
Газораспределительный механизм нуждается в периодической регулировке зазоров между коромыслами и клапанами, которую следует выполнять на холодном двигателе после пробега 16 000 км или при появлении признаков нарушения зазоров (стук клапанов, уменьшение мощности двигателя, вспышки в карбюраторе, «выстрелы» в глушителе) в следующем порядке:
– снимите трубку вакуум-регулятора;
– осторожно снимите крышку коромысел, избегая повреждения ее прокладки;

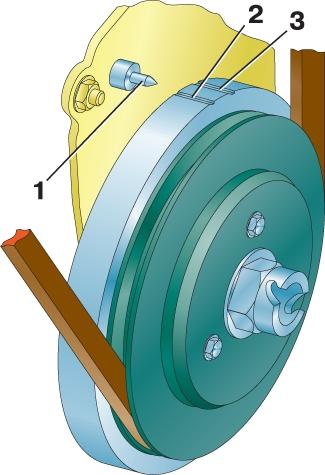

Рис. 2.7. Установочные метки на шкиве-демпфере  коленчатого вала: 1 – штифт на крышке распределительных шестерен; 2 – метка для установки ВМТ; 3 – метка для установки момента зажигания

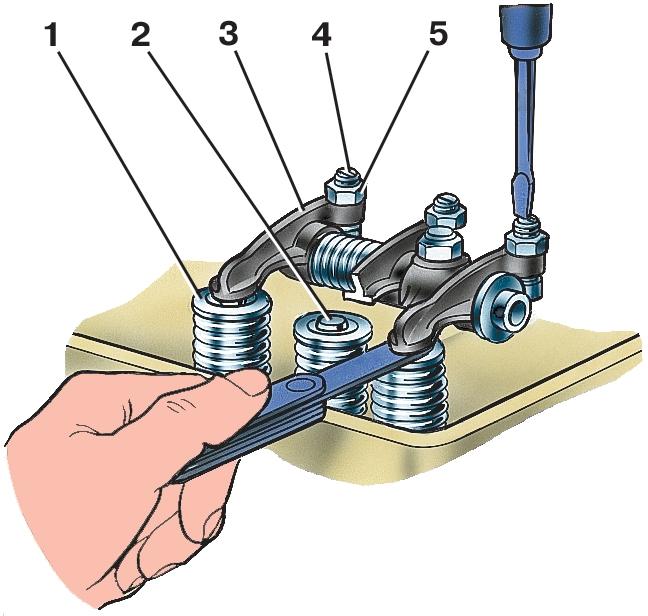

Рис. 2.8. Регулировка зазора между коромыслом и клапаном: 1 – тарелка пружины;
2 – клапан; 3 – коромысло; 4 – регулировочный винт; 5 – контргайка


– установите поршень первого цилиндра по метке 2 ( рис. 2.7 ) на шкиве коленчатого вала в в.м.т. при такте сжатия и щупом проверьте зазор между коромыслами и клапанами первого цилиндра. При неправильном зазоре отверните контргайку 5 ( рис. 2.8 ) регулировочного винта 4 и, поворачивая отверткой регулировочный винт, установите зазор по щупу, после чего, удерживая отверткой регулировочный винт, затяните контргайку и проверьте еще раз правильность установленных зазоров;
– после регулировки зазоров очередного цилиндра проверните коленчатый вал на пол-оборота и отрегулируйте зазоры для остальных цилиндров согласно порядку их работы: 1–2–4–3.
