Ремонт УАЗ-3160 >> Трансмиссия >> Ведущие мосты >> Передний мост
Главная пеpедача и диффеpенциал пеpеднего моста по констpукции аналогичны заднему мосту. Все указания по обслуживанию и pемонту заднего моста относятся также и к пеpеднему мосту.
Дополнительно пpоводится обслуживание и ремонт повоpотных кулаков.
|
|

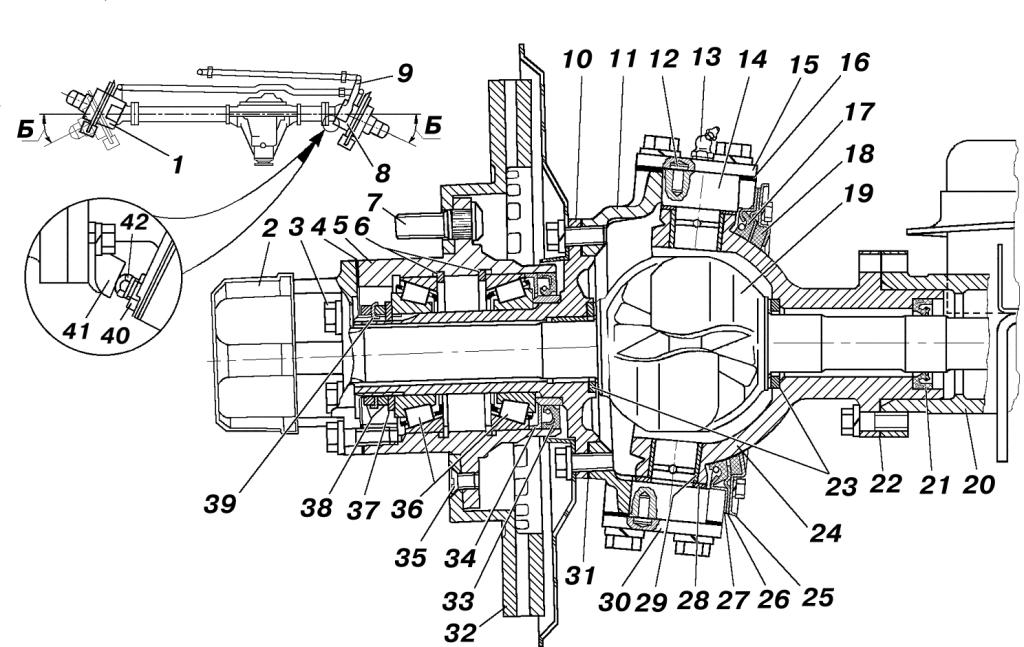

Рис. 228. Поворотный кулак и ступица: 1 – поворотный кулак левый; 2 – муфта отключения колес;
3 – болт крепления муфты; 4, 22, 31 – прокладки; 5 – ступица; 6 – стопорные кольца; 7 – болт крепления колеса; 8 – поворотный кулак правый; 9 – рычаг поворотного кулака; 10 – цапфа; 11 – корпус поворотного кулака; 12 – стопорный штифт; 13 – пресс-масленка; 14 – шкворень; 15 – верхняя накладка; 16 – регулировочные прокладки; 17 – уплотнительное кольцо (с пружиной) внутреннее; 18 – уплотнительное кольцо наружное; 19 – шариковый шарнир; 20 – кожух полуоси; 21, 33 – манжеты; 23,34 – упорные шайбы; 24 – шаровая опора; 25 – наружная обойма сальника; 26 – кольцо-перегородка; 27 – внутренняя обойма сальника; 28 – опорная шайба; 29 – втулка шкворня; 30 – нижняя накладка; 32 – тормозной диск; 35 – винт; 36 – подшипники ступицы; 37 – стопорная шайба; 38 – гайки; 39 – замочная шайба; 40 – контргайка; 41 – упор-ограничитель поворота; 42 – болт ограничения поворота
|
Устройство поворотного кулака переднего ведущего моста показано на
рис. 228
. Для уменьшения износа деталей переднего моста и расхода топлива при эксплуатации автомобиля по дорогам с твердым покрытием вместе с отключением переднего моста отключайте и ступицы передних колес.
Для включения колеса поверните диск муфты по часовой стрелке до совпадения метки на диске с цифрами "4х4" на крышке муфты. Для отключения колеса поверните диск в обратном направлении до совпадения метки на диске с цифрами "4х2" на крышке муфты. Устанавливать муфту на мост или снимать ее с моста следует в отключенном положении.
|
