Ремонт УАЗ-3160 >> Ходовая часть >> Ступицы, колеса и шины

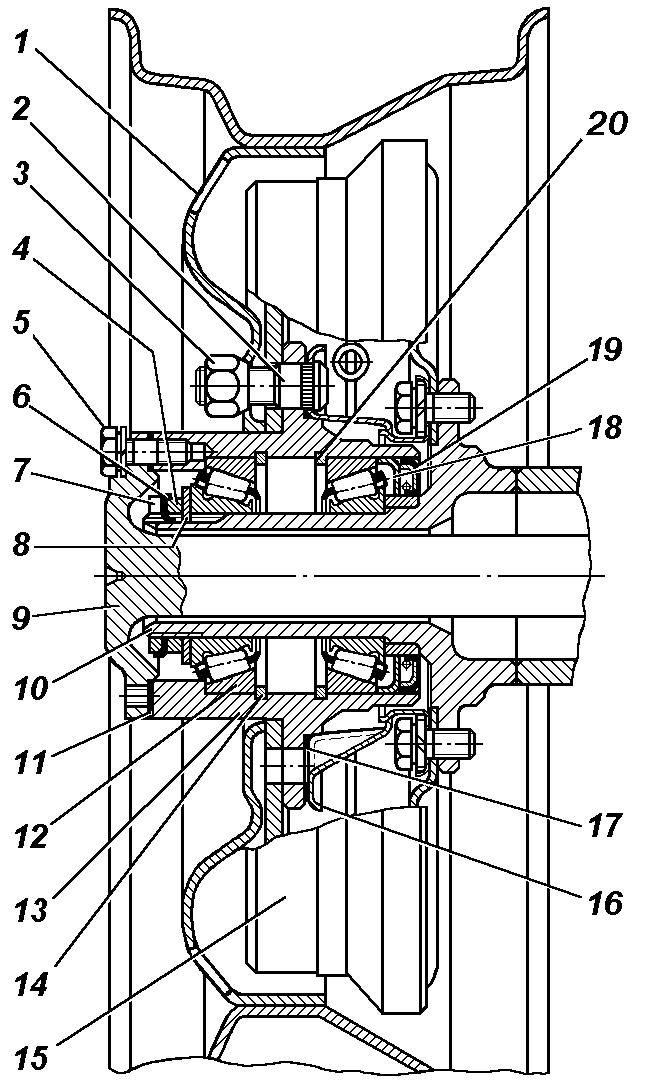

Рис. 240. Ступица заднего колеса: 1 – колесо;
2 – болт ступицы; 3 – гайка крепления колеса;
4 – регулировочная гайка; 5 – болт крепления полуоси; 6 – стопорная шайба; 7 – контргайка; 8 – упорная шайба; 9 – полуось; 10 – цапфа; 11 – прокладка; 12 – подшипник; 13 – ступица; 14 – упорное кольцо наружного подшипника; 15 – тормозной барабан; 16 – маслоотражатель; 17 – прокладка маслоотражателя; 18 – упорная шайба; 19 – манжета; 20 – упорное кольцо внутреннего подшипника


Ступицы пеpедних и задних колес ( рис. 240 и 228) одинаковые. К ступице переднего колеса крепятся тормозной диск и муфта отключения колес, заднего – тормозной барабан и фланец полуоси.
Колеса дисковые, штампованные, с глубоким неpазъемным ободом размером 6Jх16.
Шины пневматические, камеpные, размером 225/75R16.

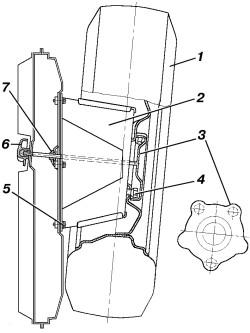

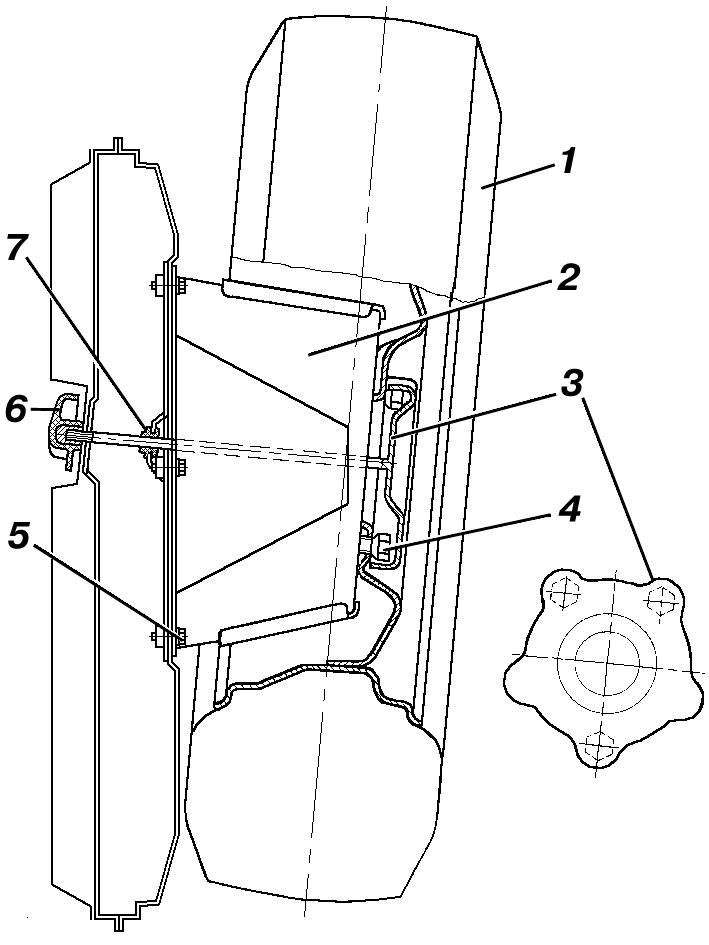

Рис. 241. Кpепление запасного колеса: 1 – запасное колесо; 2 – держатель; 3 – колпак; 4 – гайка крепления колеса; 5 – болт крепления держателя; 6 – гайка-барашек; 7 – уплотнитель


Кpепление запасного колеса показано на рис. 241 .
