Ремонт УАЗ-3160 >> Тормозная система >> Стояночная тормозная система

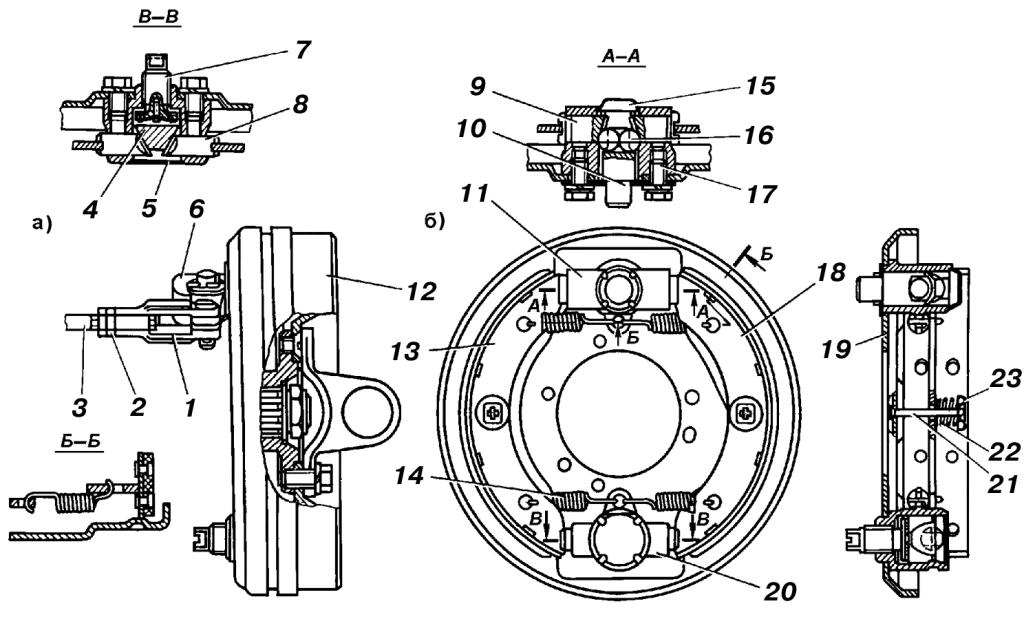

Рис. 266. Стояночный тормозной механизм: 1 – регулировочная вилка; 2 – контргайка; 3 – тяга привода; 4 – разжимной сухарь; 5 – заглушка; 6 – рычаг привода; 7 – регулировочный винт; 8 – опора колодки;
9 – толкатель разжимного механизма; 10 – корпус шариков; 11 – корпус разжимного механизма; 12 – тормозной барабан; 13,18 – колодки; 14 – стяжная пружина колодок; 15 – колпак; 16 – шарик разжимного механизма; 17 – болт; 19 – тормозной щит; 20 – корпус регулировочного механизма; 21 – стержень; 22 – пружина; 23 – чашка пружины; а – вид с тормозным барабаном; б – вид без тормозного барабана

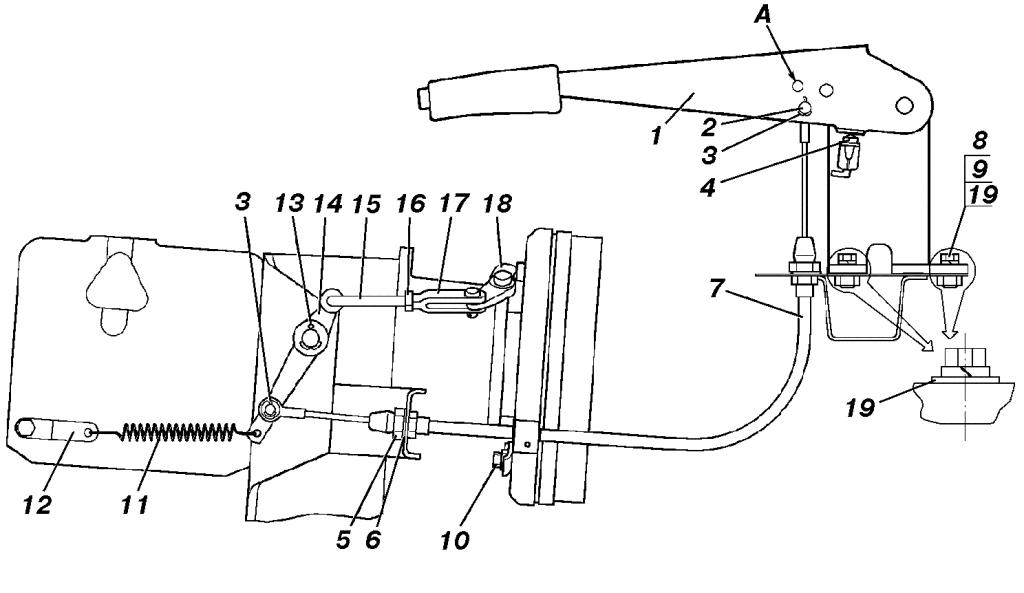

Рис. 267. Привод стояночного тормозного механизма: 1 – рычаг привода с сектором; 2 – палец;
3, 13 – шплинт; 4 – выключатель сигнала стояночной тормозной системы; 5 – гайка; 6 – шайба; 7 – трос привода; 8 – болт; 9 – шайба пружинная; 10 – регулировочный винт; 11 – пружина оттяжная; 12 – кронштейн пружины; 14 – промежуточный рычаг; 15 – тяга привода; 16 – контргайка; 17 – регулировочная вилка; 18 – рычаг привода; 19 – шайба


Стояночная тормозная система состоит из стояночного тормозного механизма ( рис. 266 ) и его привода ( рис. 267 ).
