Ремонт УАЗ Hunter >> Устройство автомобиля >> Общие сведения об автомобиле
Автомобили семейства UAZ Hunter — легковые, повышенной проходимости, рамной конструкции, оснащены кузовом с жесткой крышей или со съемным мягким верхом, предназначены для перевозки пассажиров и грузов по всем видам дорог.
В зависимости от комплектации на автомобили UAZ Hunter устанавливают бензиновые карбюраторные двигатели мод. УМЗ-4218.10 и инжекторные двигатели мод. ЗМЗ-409, а также дизельные двигатели ЗМЗ-5143.10.
Трансмиссия выполнена по схеме постоянного заднего привода с возможностью подключения переднего привода и оснащена демультипликатором. Передняя и задняя подвески автомобиля зависимые. Передняя подвеска рычажно-пружинная со стабилизатором поперечной устойчивости, задняя — рессорная на двух продольных полуэллиптических малолистовых рессорах. Рулевое управление типа винт-шариковая гайка-сектор, оснащено гидроусилителем. Тормозные механизмы передних колес дисковые, задних — барабанные. Стояночный тормоз активируется отдельным барабанным механизмом, расположенным за раздаточной коробкой.

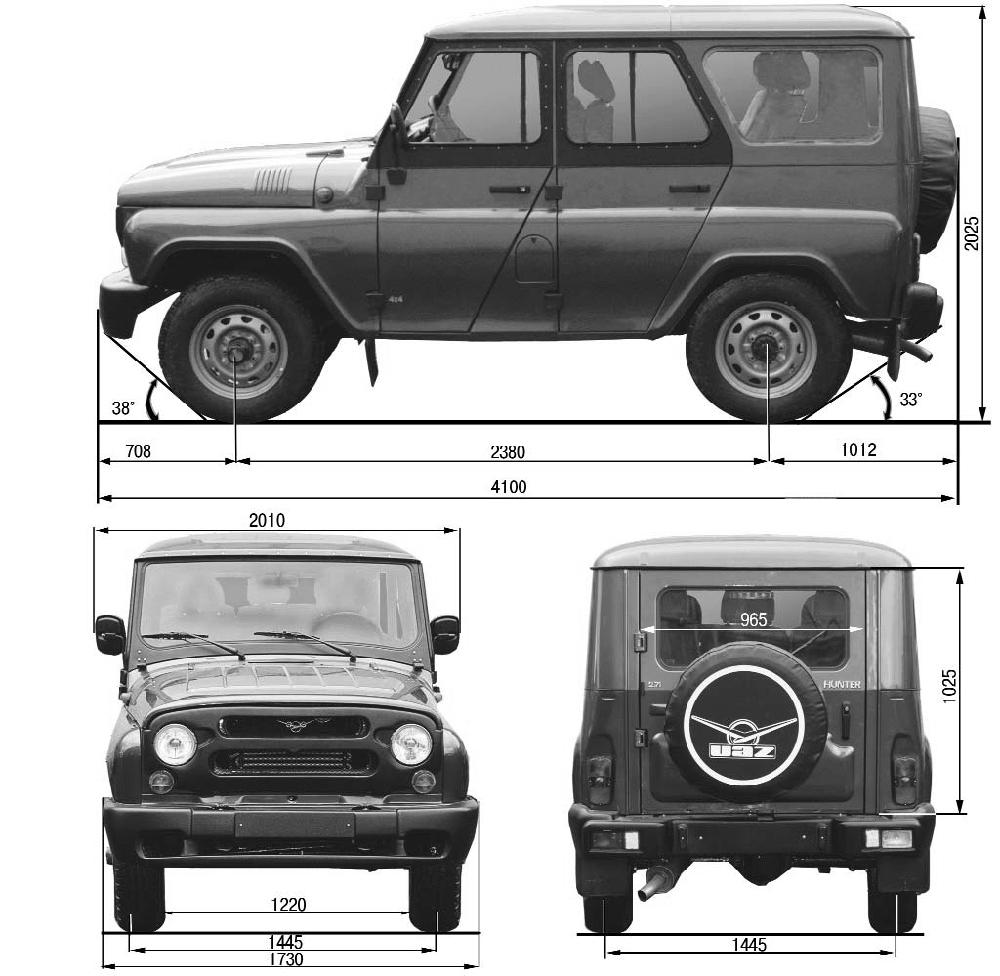

Рис. 1.1 . Габаритные размеры автомобиля UAZ Hunter (мм)

Габаритные размеры автомобилей показаны на рис. 1.1 , технические характеристики приведены в табл. 1.1.

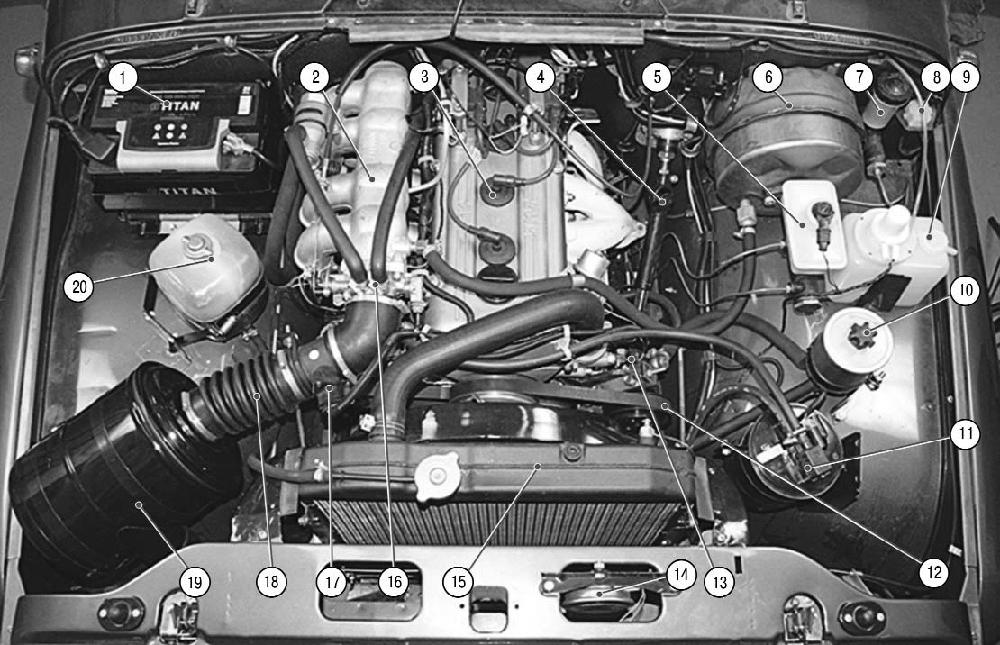

Рис. 1.2 . Подкапотное пространство автомобиля: 1 – аккумуляторная батарея; 2 – ресивер; 3 – двигатель; 4 – рулевой вал; 5 – бачок главного тормозного цилиндра; 6 – вакуумный усилитель тормозов; 7 – бачок гидропривода выключения сцепления; 8 – колодка диагностики системы управления двигателем; 9 – бачок омывателя ветрового стекла; 10 – бачок насоса гидроусилителя рулевого управления; 11 – адсорбер системы улавливания паров топлива; 12 – насос гидроусилителя рулевого управления; 13 – термостат; 14 – звуковой сигнал; 15 – радиатор системы охлаждения двигателя; 16 – дроссельный узел; 17 – датчик массового расхода воздуха; 18 – воздухоподводящая труба; 19 – воздушный фильтр; 20 – расширительный бачок системы охлаждения двигателя

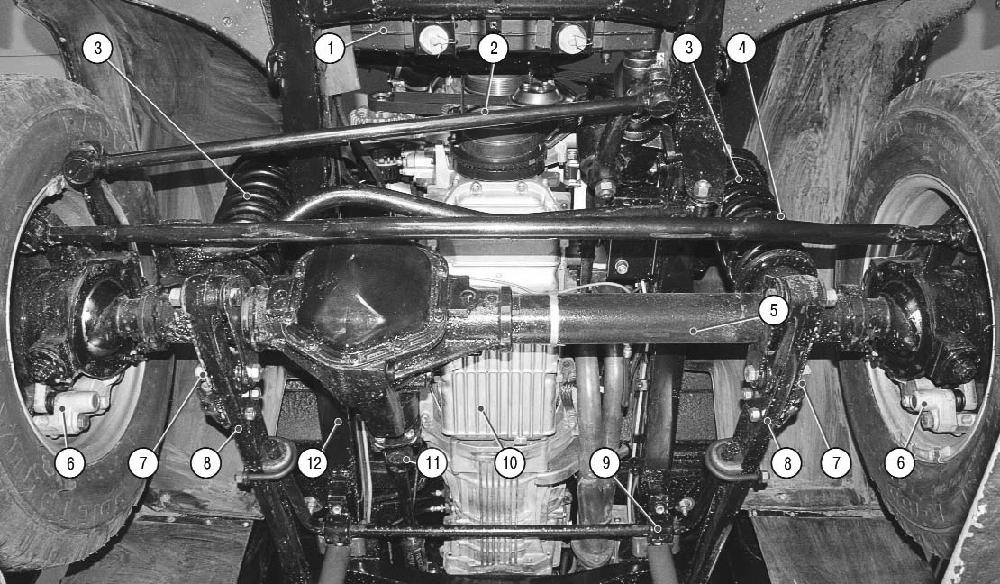

Рис. 1.3 . Расположение основных узлов и агрегатов автомобиля (вид снизу спереди): 1 – радиатор системы охлаждения двигателя; 2 – тяга рулевой сошки; 3 – пружина передней подвески; 4 – тяга рулевой трапеции; 5 – передний мост; 6 – передний рабочий тормозной механизм; 7 – амортизатор передней подвески; 8 – рычаг передней подвески; 9 – стабилизатор поперечной устойчивости; 10 – двигатель; 11 – передний карданный вал; 12 – рама

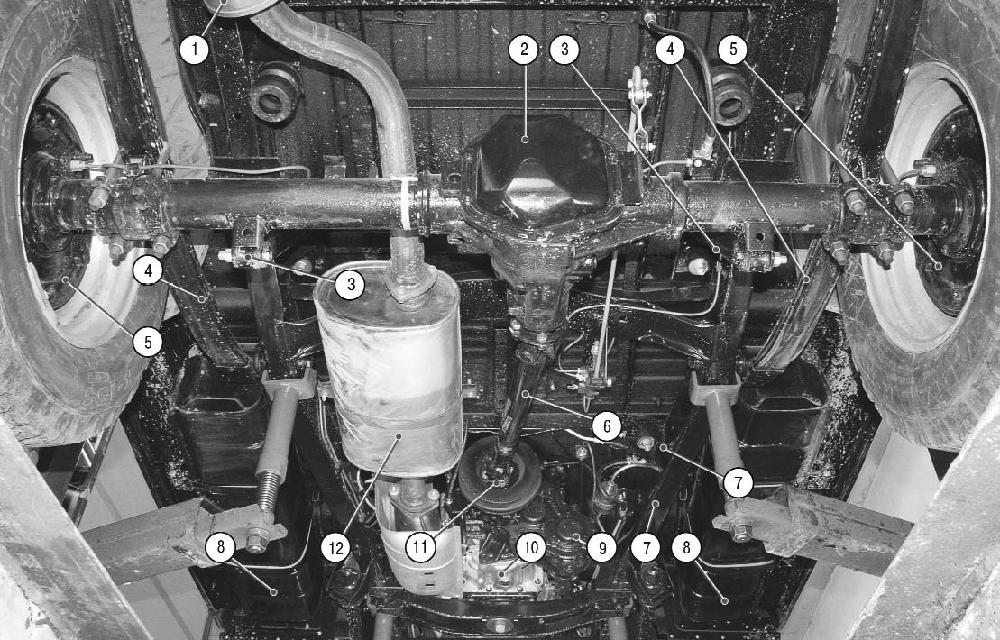

Рис. 1.4 . Расположение основных узлов и агрегатов автомобиля (вид снизу сзади): 1 – основной глушитель; 2 – задний мост; 3 – амортизатор задней подвески; 4 – рессора задней подвески; 5 – задний рабочий тормозной механизм; 6 – задний карданный вал; 7 – рама; 8 – топливный бак; 9 – раздаточная коробка; 10 – коробка передач; 11 – механизм управления стояночным тормозом; 12 – дополнительный глушитель

Элементы подкапотного пространства автомобилей UAZ Hunter показаны на рис. 1.2 , расположение основных узлов и агрегатов — на рис. 1.3 и 1.4 .

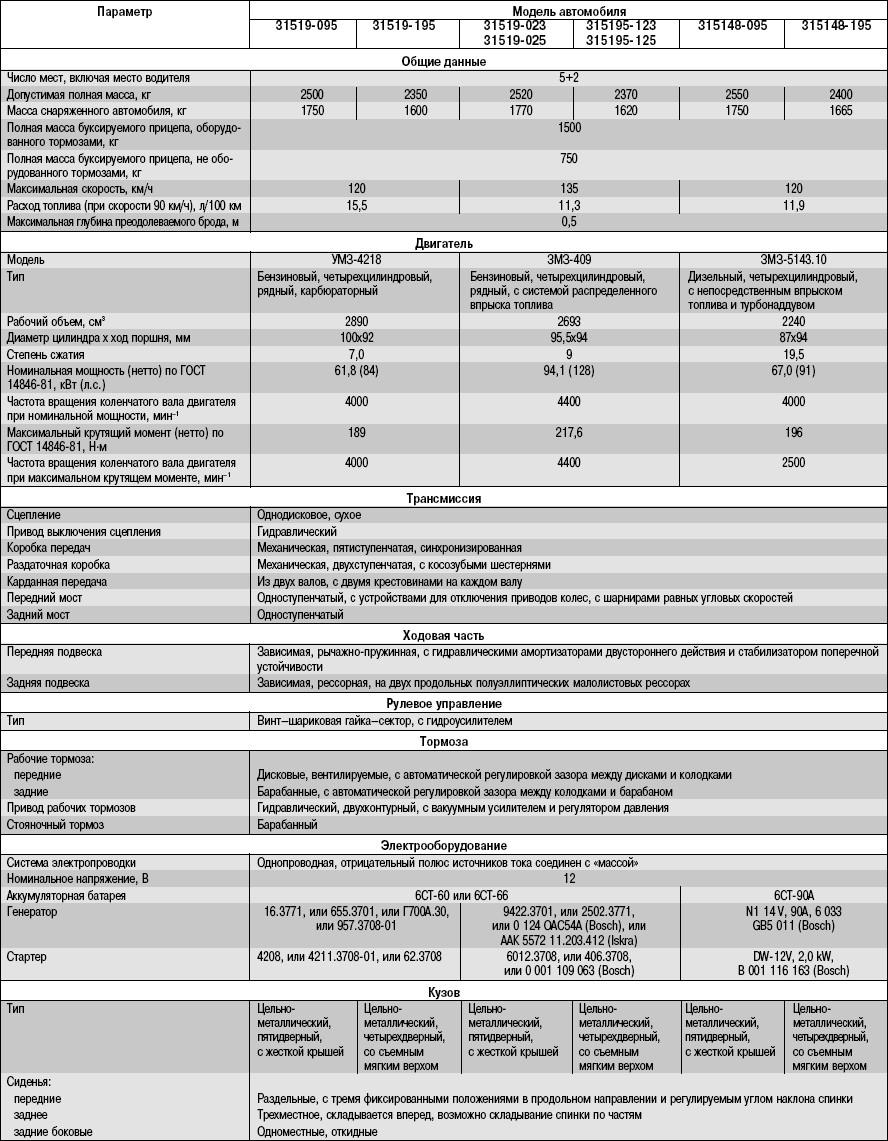

Таблица 1.1 Технические характеристики автомобилей UAZ Hunter
