Ремонт УАЗ Hunter >> Электрооборудование >> Монтажные блоки >> Замена реле в блоке реле

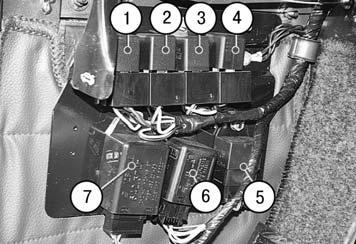

Рис. 10.1 . Расположение реле в блоке реле: 1 – реле включения ближнего света фар; 2 – реле включения дальнего света фар; 3 – реле включения противотуманных фар; 4 – реле очистителя стекла двери задка; 5 – реле включения заднего противотуманного фонаря; 6 – реле очистителя ветрового стекла; 7 – реле-прерыватель указателей поворота

Расположение реле в блоке реле показано на рис. 10.1 .
Вам потребуется торцовый ключ «на 10».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Выверните гайку шпильки крепления соответствующего реле…
3. …и извлеките реле из колодки жгута проводов.
4. Установите реле в обратном порядке, остальные реле замените аналогично.

Цвет корпуса предохранителя и его соответствие номиналу

Примечание
При замене реле запомните его обозначение, чтобы приобрести такое же.
