Ремонт УАЗ Hunter >> Электрооборудование >> Освещение, световая и звуковая сигнализация >> Проверка и замена подрулевых переключателей

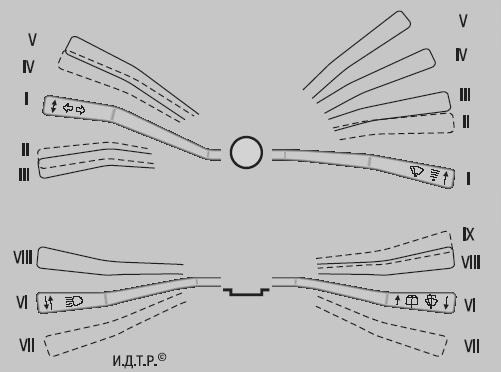

Рис. 10.15 . Положения рычагов подрулевых переключателей (жирными линиями показаны исходные положения, тонкими – фиксированные положения, пунктирными – нефиксированные положения рычагов)

Исправность подрулевых переключателей определяют, проверяя правильность замыкания контактов при различных положениях рычагов (табл. 10.8 и 10.9, рис. 10.15 ).

Номера контактов переключателя указателей поворота и света фар

Номера контактов переключателя очистителя и омывателя стекол

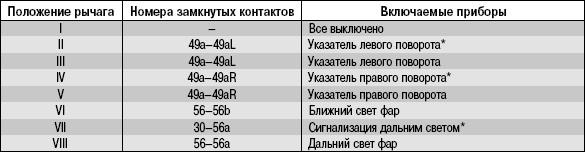

Таблица 10.8 Замыкание контактов при различных положениях рычага переключателя указателей поворота и света фар

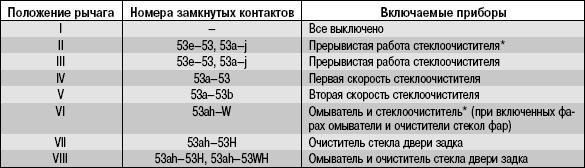

Таблица 10.9 Замыкание контактов при различных положениях рычага переключателя стеклоочистителя и омывателя
*Нефиксированное положение.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите кожух рулевой колонки (см. «Снятие и установка кожуха рулевой колонки» ).
3. Сожмите два пластмассовых фиксатора…
4. …выньте переключатель указателей поворота и света фар из основания подрулевых переключателей…
5. …и отсоедините от него колодку жгута проводов.
6. Сожмите два пластмассовых фиксатора…
7. …выньте переключатель очистителя и омывателя стекол из основания подрулевых переключателей…
8. …и отсоедините от него колодку жгута проводов.
9. Для проверки переключателей подсоедините контрольную лампу 12 В к соответствующим контактам, указанным в табл. 10.8 и 10.9 (в данном случае показана проверка включения левого указателя поворота). Переведите рычаг переключателя в положение, соответствующее проверяемым контактам, – лампа должна загореться. В противном случае переключатель неисправен.
10. Установите подрулевые переключатели в порядке, обратном снятию.
