Ремонт УАЗ-Patriot / Патриот >> Техническое обслуживание >> Техническое обслуживание (ТО-1) >> Проверка и регулировка натяжения ремня привода генератора и водяного насоса
Вам потребуются: торцовый и накидной ключи «на 13».
|
|
|
|
1. Ослабьте болт крепления натяжного ролика…
|
2. …и регулировочным болтом отрегулируйте натяжение ремня.
|
|
|

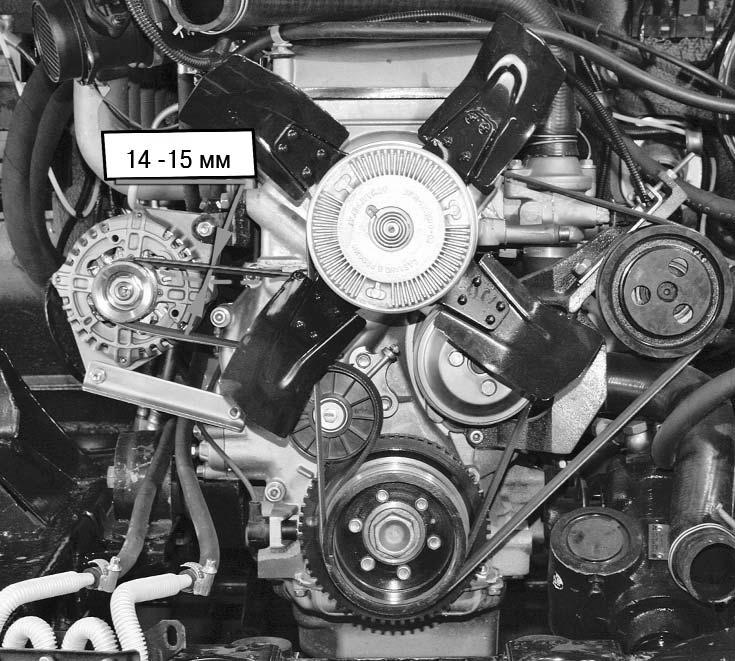

Рис. 4.4
. Проверка прогиба ремня привода генератора и водяного насоса
|
Добейтесь прогиба ремня привода генератора и водяного насоса, равного 14–15 мм (
рис. 4.4
), при нагрузке 80 Н (8 кгс), приложенной посередине ветви ремня между генератором и водяным насосом.
|
Полезный совет
Натяжение можно контролировать, оттягивая ветвь ремня пружинными весами типа безмен.
|
3. Затяните болт крепления натяжного ролика.
|
