Гидротолкатели двигателя ЗМЗ-409, выполненные в виде цилиндрических толкателей и расположенные между кулачковым валом и клапанами, совмещают две функции: передачи усилия от кулачкового вала к клапанам и устранения зазоров в их приводе.

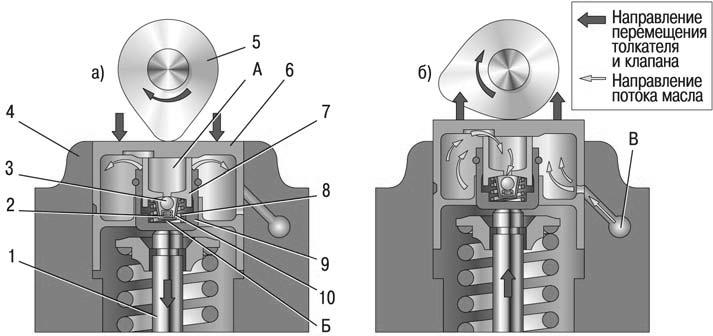

Рис. 5.9 . Схема работы гидротолкателя в клапанном механизме двигателя: 1 – клапан; 2 – пружина обратного клапана; 3 – обратный клапан; 4 – головка блока цилиндров; 5 – кулачок распределительного вала; 6 – толкатель; 7 – плунжер; 8 – пружина плунжера; 9 – гильза; 10 – корпус обратного клапана; А, Б – полости гидротолкателя; В – масляный канал

Работа гидротолкателя основана на принципе несжимаемости моторного масла, постоянно заполняющего при работе двигателя внутреннюю полость гидротолкателя и перемещающего его плунжер при появлении зазора в приводе клапана. Таким образом обеспечивается постоянный контакт толкателя (рычага привода клапана) с кулачком распределительного вала без зазора. Благодаря этому нет необходимости регулировать клапаны при техническом обслуживании. Принцип действия гидротолкателя показан на рис. 5.9 . Масло под давлением, необходимым для работы гидротолкателя, подается в его внутренние полости А и Б из канала В системы смазки двигателя через боковое отверстие в толкателе 6, выполненное в кольцевой проточке его цилиндрической поверхности. При закрытом клапане 1 толкатель 6 (через плунжер 7) и гильза 9 распирающим усилием пружины 8 прижаты соответственно к кулачку 5 распределительного вала и торцу стержня клапана. Давление в полостях А и Б одинаково, обратный клапан 3 гидрокомпенсатора прижат к седлу в плунжере 7 пружиной 2 – зазоры в клапанном механизме отсутствуют. При вращении распределительного вала кулачок 5 набегает на толкатель 6, перемещая его и связанный с ним плунжер 7. Перемещение плунжера 7 в гильзе 9 приводит к резкому росту давления в полости Б. Несмотря на небольшие утечки масла через зазор между плунжером и гильзой, толкатель 6 и гильза 9 перемещаются за одно целое и открывают клапан 1. При дальнейшем вращении распределительного вала кулачок 5 уменьшает давление на толкатель 6 и давление масла в полости Б становится ниже, чем в полости А. Обратный клапан 3 открывается и пропускает масло из полости А, соединенной с масляной магистралью двигателя, в полость Б. Давление в полости Б возрастает, гильза 9 и плунжер 7, перемещаясь относительно друг друга, выбирают зазор в клапанном механизме.

Давление масла, подводимого к гидротолкателям, регулируется специальным клапаном, установленным в головке блока цилиндров. Поскольку после остановки двигателя из каналов, идущих от масляного насоса, масло стекает в масляный картер, а каналы подвода масла к гидротолкателям остаются заполненными, после пуска двигателя в полостях последних могут образоваться воздушные пробки. Для их устранения в каналах подачи масла двигателя предусмотрены калиброванные компенсационные отверстия, обеспечивающие автоматическую продувку полостей гидротолкателей. Кроме этого компенсационные отверстия позволяют несколько снизить давление масла, поступающего в гидротолкатели при высокой частоте вращения коленчатого вала двигателя, когда давление в полости гидротолкателя может стать настолько велико, что его толкатель, опершись на затылочную часть кулачка распределительного вала, приоткроет клапан в момент, не соответствующий фазе газораспределения.

Практически все неисправности гидротолкателей диагностируют по характерному шуму, издаваемому газораспределительным механизмом на различных режимах работы двигателя.

Шум от клапанов иногда удается устранить, немного повернув пружину или клапан вокруг продольной оси. Для этого выполните следующее.

1. Проверните коленчатый вал в положение, при котором клапан, издающий шум, начнет приоткрываться.

2. Немного поверните пружину — одновременно повернется и клапан.

3. Пустите двигатель. Если шум не исчезнет, повторите операции 1 и 2.

4. Если поворот пружины и клапана не даст желаемого результата, проверьте состояние пружины и измерьте зазоры между стержнями клапанов и направляющими втулками (см. «Разборка, ремонт и сборка головки блока цилиндров» ). Устраните увеличенные (по сравнению с номинальными) зазоры.

Если клапан и пружина исправны, а стук клапанов все равно прослушивается при работе двигателя, неисправен гидротолкатель. Замените его следующим образом.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Извлеките из опор головки блока цилиндров распределительные валы (см. «Снятие, дефектовка и установка распределительных валов» ).

3. Извлеките гидротолкатель из гнезда головки блока цилиндров.

Полезный совет Гидротолкатель удобнее извлекать с помощью сильного магнита или присоски.

Полезный совет Перед установкой положите новый гидротолкатель в емкость с моторным маслом, несколько раз надавите на гильзу гидротолкателя для удаления воздуха и наполнения его маслом.

4. Смажьте моторным маслом гнездо в головке блока и установите гидротолкатель в гнездо.

5. Остальные гидротолкатели заменяют аналогично.

6. Установите распределительный вал и детали привода газораспределительного механизма в порядке, обратном снятию.
