Ремонт УАЗ-3151 >> Трансмиссия >> Сцепление

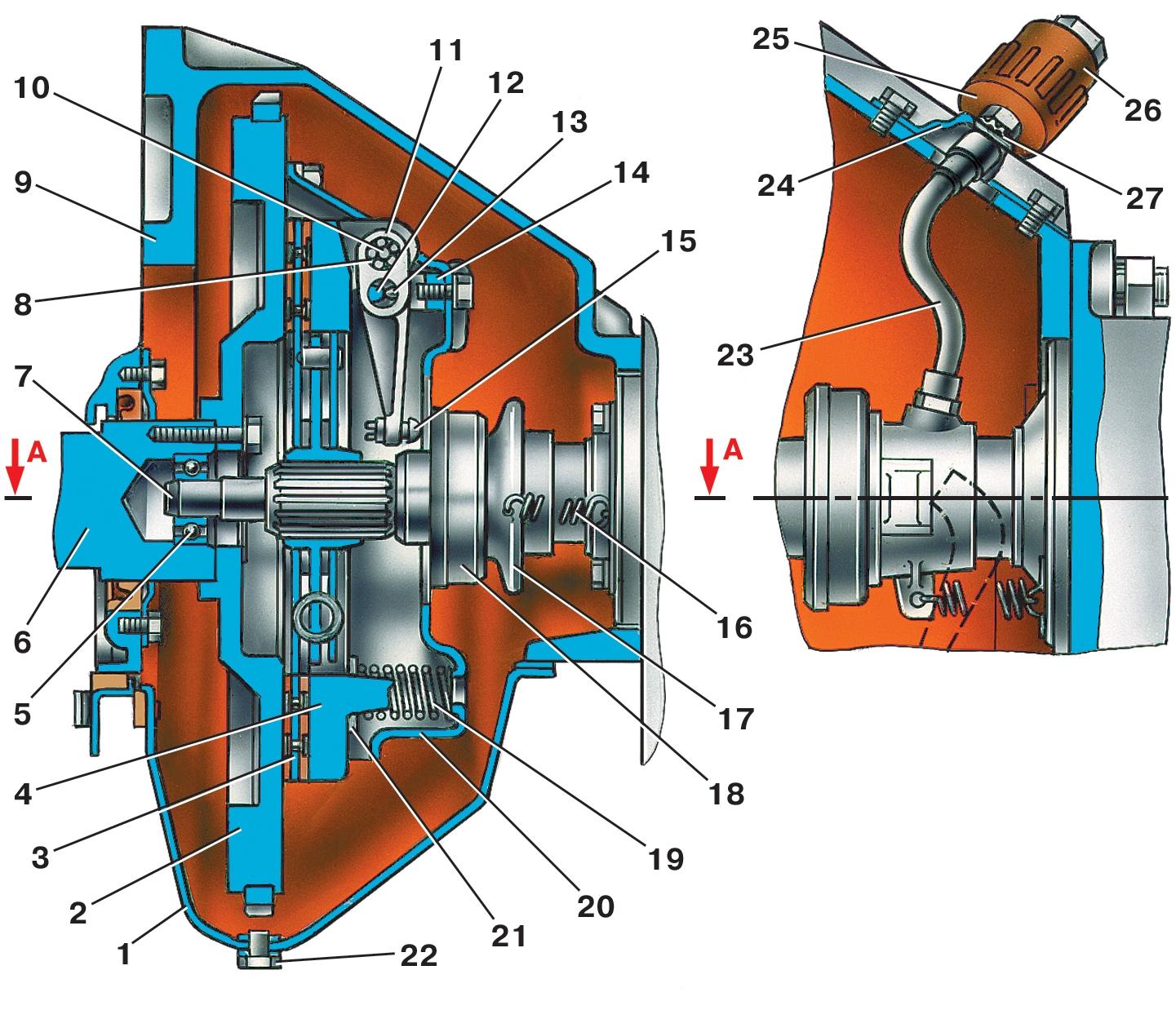

Рис. 3.1. Сцепление: 1 – нижняя часть каpтеpа сцепления; 2 – маховик; 3 – ведомый диск; 4 – нажимной диск; 5 – пеpедний подшипник; 6 – коленчатый вал; 7 – первичный вал; 8 – игольчатый подшипник; 9 – каpтеp сцепления; 10 – палец оттяжного pычага; 11 – оттяжной pычаг; 12 – ось оттяжного рычага; 13 – pолик оттяжного pычага; 14 – вилка оттяжного pычага; 15 – pегулиpовочный винт; 16 – оттяжная пpужина муфты; 17 – муфта выключения сцепления; 18 – подшипник выключения сцепления; 19 – нажимная пpужина; 20 – кожух сцепления; 21 – теплоизолиpующая шайба; 22 – пробка; 23 – шланг смазки подшипника; 24 – кронштейн масленки; 25 – корпус масленки; 26 – крышка масленки; 27 – зубчатая шайба


Сцепление ( рис. 3.1 ) автомобиля сухое, однодисковое, с гидроприводом выключения.

Техническое обслуживание
Необходимые работы проводятся при разборках сцепления. Смазывание подшипника выключения сцепления производите через колпачковую масленку, расположенную с правой стороны картера сцепления, согласно таблице смазывания. Доступ к масленке снизу автомобиля.
Периодически сливайте конденсат из картера сцепления, вывернув пробку 22 ( рис. 3.1 ).
  Регулировка механизма сцепления
Регулировку механизма сцепления производите при снятом нажимном диске сцепления в следующем порядке.
Нажимной диск в сборе установите на плите (вместо плиты можно использовать маховик) и закрепите его за кожух шестью болтами. Между плитой и нажимным диском перед закреплением установите шаблон-заменитель ведомого диска в виде кольца толщиной 9,5 мм.

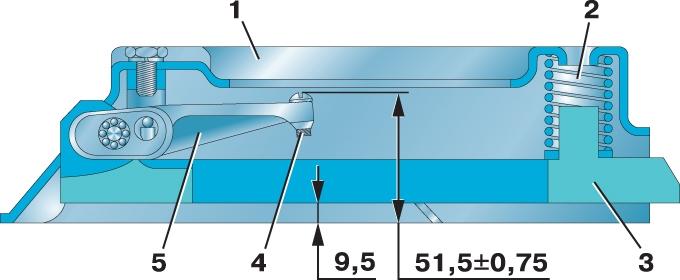

Рис. 3.2. Положение оттяжных pычагов после pегулиpовки: 1 – кожух сцепления; 2 – нажимная пpужина; 3 – нажимной диск; 4 – pегулиpовочный винт; 5 – оттяжной pычаг

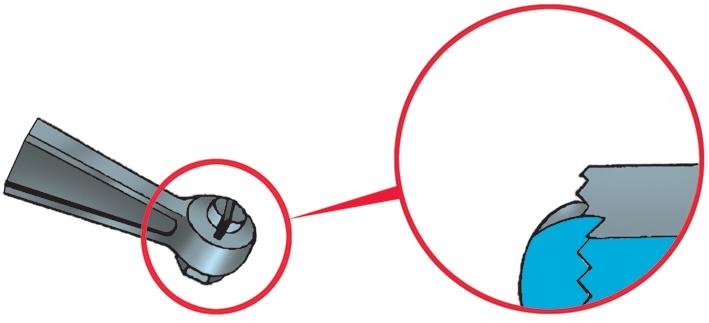

Рис. 3.3. Стопоpение pегулиpовочных болтов


Регулировку производите заворачиванием или отворачиванием регулировочных винтов ( рис. 3.2 ) до получения размера (51,5±0,75) мм (расстояние головки одного из винтов от поверхности плиты). Разница в расстоянии от плиты до головок двух других винтов не должна превышать 0,2 мм. После регулировки винты 4 рычагов застопорите, вдавливая край рычага в паз винта, как показано на рис. 3.3 .

Ремонт
  Замена подшипника выключения сцепления
1. Установите автомобиль на эстакаду или смотровую канаву для доступа снизу к коробке передач и сцеплению.
2. Снимите нижнюю часть картера сцепления.
3. Снимите вилку подшипника выключения сцепления.
4. Снимите колпачковую масленку (с правой стороны картера сцепления) и отсоедините ее от резинового шланга смазки подшипника.
5. Снимите с автомобиля коробку передач (см. главу «Коробка передач») вместе с подшипником выключения сцепления.
6. Снимите муфту с подшипником выключения сцепления, снимите с муфты подшипник.
7. Перед установкой нового подшипника тщательно промойте муфту и прочистите каналы подачи смазки.
8. Напрессуйте подшипник маркировкой в сторону муфты. Шланг смазки подшипника очистите от старой смазки и заполните новой.
9. Промойте шейку крышки подшипника первичного вала коробки передач, на которую ставится муфта, и смажьте тонким слоем свежей смазки Литол–24.
10. Наденьте муфту на крышку подшипника первичного вала коробки передач, присоедините оттяжную пружину и установите коробку передач на автомобиль. При установке следите за тем, чтобы не повредить шланг смазки подшипника. Всю остальную сборку производите в порядке, обратном разборке.
11. После сборки отрегулируйте зазоры между подшипником выключения сцепления и рычагами нажимного диска.
  Снятие и установка дисков сцепления
Для снятия дисков сцепления выполните операции с 1 по 5 раздела «Замена подшипника выключения сцепления».
Затем отверните шесть болтов крепления кожуха. Отворачивайте болты постепенно и последовательно по окружности, не более двух оборотов ключа за один раз, чтобы не изогнуть опоры кожуха нажимного диска.

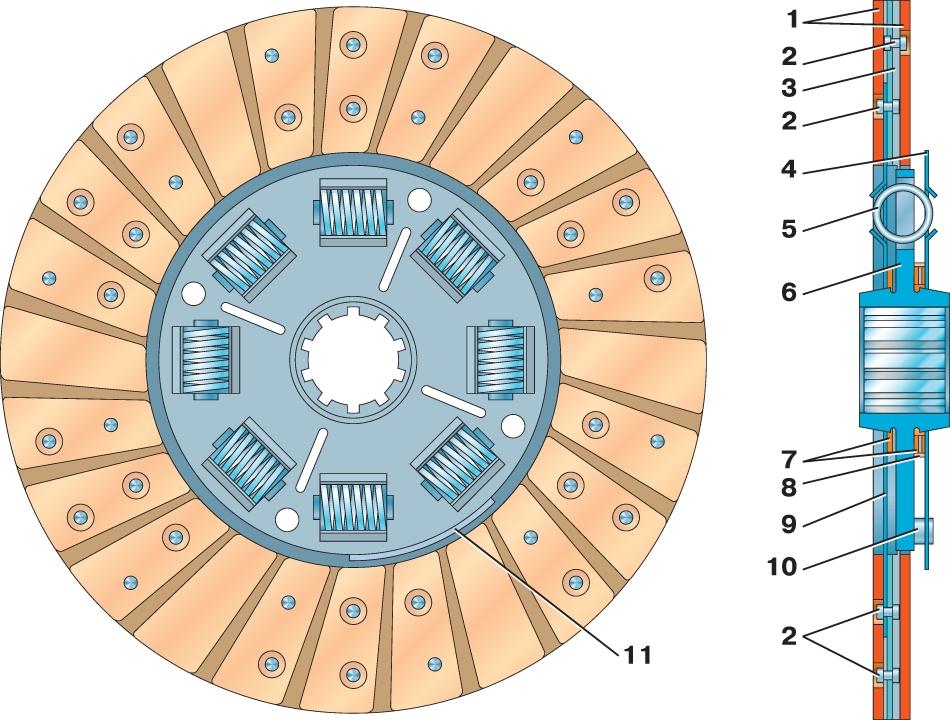

Рис. 3.4. Ведомый диск сцепления: 1 – фрикционные накладки; 2 – заклепки; 3 – пpужина ведомого диска; 4 – стальной диск; 5 – демпфеpная пpужина; 6 – ступица; 7 – фpикционные кольца; 8 – pегулиpовочные кольца; 9 – ведомый диск; 10 – упоpный палец; 11 – балансиpовочный гpузик


После снятия болтов нажимной и ведомый ( рис. 3.4 ) диски свободно вынимаются вниз.
Установку дисков на автомобиле производите в обратном порядке.
Перед установкой выполните следующее:
1. Протрите чистой тканью, смоченной в бензине, все поверхности трения дисков и маховика.
2. Продуйте воздухом детали дисков сцепления и осмотрите их для выявления возможных дефектов.
3. Добавьте смазку в подшипник первичного вала коробки передач, установленный на коленчатом валу.
4. Установите в картер сцепления ведомый и нажимной диски и через заднее отверстие картера сцепления сцентрируйте ведомый диск относительно маховика с помощью оправки 55–1187, входящей в подшипник коленчатого вала. Вместо оправки можно использовать первичный вал коробки передач. Короткая часть ступицы ведомого диска должна быть обращена к маховику.

Рис. 2.55. Установка сцепления по меткам:
1 – метки


5. Совместите метки «О» (см. рис. 2.55 ) на маховике и кожухе нажимного диска и заверните шесть болтов крепления кожуха. Болты заворачивайте равномерно и последовательно по окружности.
  Разборка нажимного диска

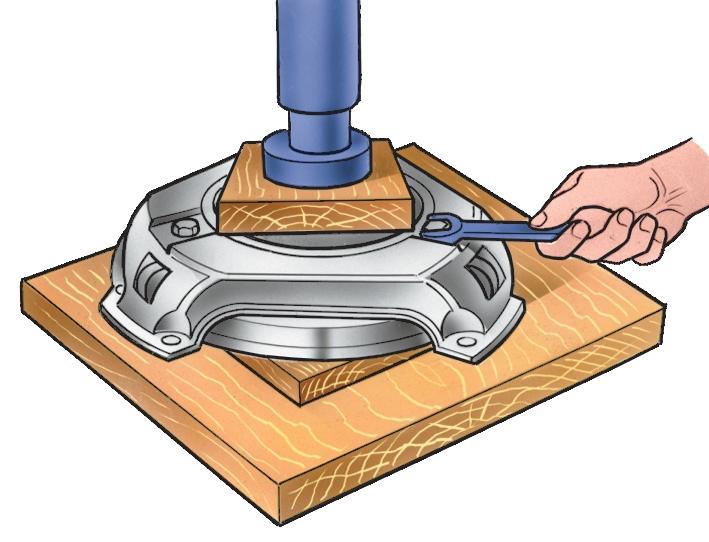

Рис. 3.5. Снятие кожуха сцепления


Детали нажимного диска находятся под действием усилия шести пружин. Поэтому перед отворачиванием болтов крепления опор оттяжных рычагов их следует разгрузить, сжав диск прессом, как это показано на рис. 3.5 .
Разборку нажимного диска производите в следующем порядке:
1. Сделайте на кожухе и диске метки их взаимного расположения, чтобы не нарушить балансировку при сборке. Сделайте также метки на рычагах и нажимном диске.
2. Отверните три болта крепления кожуха к опорам оттяжных рычагов.
3. Плавно освободите кожух из-под пресса, снимите кожух, пружины и шайбы пружин.
4. Расшплинтуйте и выньте пальцы оттяжных рычагов, снимите опоры рычагов (вилки) и выньте ролики из рычагов.
  Сборка нажимного диска
Сборку нажимного диска проводите следующим образом:
1. Заложите в отверстия оттяжных рычагов по 19 роликов. Для удобства сборки, чтобы ролики не выпадали, смажьте их смазкой Литол–24. Не применяйте для этой цели солидол. При отсутствии смазки ролики можно собирать с помощью цилиндрической оправки диаметром 8 мм и длиной 9 мм, вокруг которой в отверстия закладываются сухие ролики. После установки роликов смажьте их 2–3 каплями трансмиссионного масла.

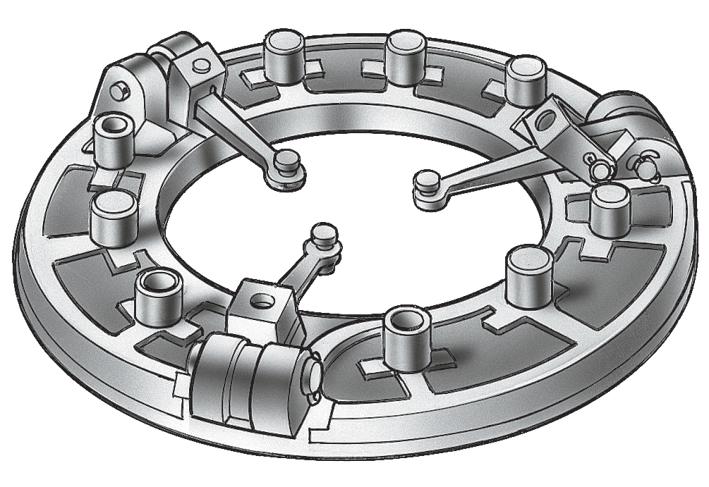

Рис. 3.6. Нажимной диск с установленными pычагами выключения сцепления


2. Вставьте собранные оттяжные рычаги в пазы нажимного диска в соответствии со сделанной при разборке маркировкой, вставьте пальцы рычагов (при этом оправки выйдут наружу) и зашплинтуйте их ( рис. 3.6 ).
3. Установите на рычаги опорные вилки таким образом, чтобы палец располагался в сторону нажимного диска, а ролик – в сторону кожуха. Пальцы вилок зашплинтуйте.
4. Сборку диска с кожухом и пружинами производите под прессом, чтобы сжать пружины и ввернуть болты в опорные вилки. Под пресс положите ведомый диск (или шаблон, заменяющий его, толщиной 9,5 мм). На ведомый диск положите нажимной, собранный с рычагами; на выступы для нажимных пружин установите теплоизолирующие шайбы и пружины.
5. Установите кожух сцепления на нажимной диск так, чтобы совпали метки, сделанные при разборке. Следите за тем, чтобы каждая пружина попала на соответствующий выступ в кожухе. Прессом прижмите кожух к столу до упора, как показано на рис. 3.5 . Перекосов кожуха не должно быть. Заверните три болта крепления опорных вилок.
6. Отрегулируйте положение головок регулировочных болтов оттяжных рычагов, как указано в главе «Регулировка механизма сцепления».
  Замена фрикционных накладок ведомого диска
Замену фрикционных накладок ведомого диска производите в том случае, если в накладках образовались трещины или выработались отверстия для заклепок, а также если накладки изношены так, что от поверхности трения до головок заклепок осталось менее 0,5 мм. Как правило, в случае замены одной накладки следует заменять и другую.
Для замены накладок осторожно высверлите крепящие их заклепки (диаметр стержня заклепки 4 мм) и выньте остатки заклепок так, чтобы не повредить пружинных пластин диска.
После замены накладок проверьте биение трущихся поверхностей новых накладок относительно шлицевого отверстия. Биение, замеренное на радиусе 125 мм, не должно быть более 0,7 мм. Если оно превышает указанную величину, то ведомый диск необходимо править.
  Приводы выключения сцепления

Рис. 3.7. Гидропpивод выключения сцепления автомобилей семейства УАЗ–31512: 1 – кpышка; 2 – фильтp-сетка; 3 – бачок; 4 – гидpотpубка;
5 – главный цилиндp пpивода сцепления; 6 – пеpепускное отвеpстие; 7 – компенсационное отвеpстие; 8 – шайба; 9,18,21,26 – пpужины; 10 – внутpенняя манжета; 11 – штуцеp; 12 – поpшень главного цилиндpа; 13 – наpужная манжета; 14 – защитный колпак; 15 – толкатель главного цилиндpа; 16 – ось педали; 17 – вилка; 19 – педаль; 20 – муфта; 22 – шаpовая опоpа; 23 – вилка выключения сцепления; 24 – гидpошланг; 25 – pабочий цилиндp; 27 – колпачок;
28 – пеpепускной клапан; 29 – манжета; 30 – поpшень pабочего цилиндpа; 31 – толкатель; 32 – колпак; 33 – контpгайка; 34 – ввеpтная часть толкателя


Гидропривод выключения сцепления ( рис. 3.7 ) автомобилей семейства УАЗ–31512 состоит из подвесной педали 19, главного цилиндра 5, гидротрубки 4, гидрошланга 24 и рабочего цилиндра 25.

Рис. 3.8. Гидpопpивод выключения сцепления автомобилей семейства УАЗ–3741: 1 – бачок;
2 – главный цилиндp; 3, 5 – гидpотрубки; 4 – соединительная муфта; 6 – педаль; 7 – гидpошланг;
8 – pабочий цилиндp; 9 – пружина


Гидропривод выключения сцепления автомобилей семейства УАЗ–3741 аналогичен и показан на рис. 3.8 .
Обслуживание гидропривода заключается в поддержании уровня рабочей жидкости в бачке на 15–20 мм ниже верхней кромки наливного отверстия, регулировке свободного хода педали сцепления и, при необходимости, его прокачке.
В гидроприводе сцепления регулируется только свободный ход наружного конца вилки выключения сцепления, который должен быть 2,5–3,6 мм. Это соответствует зазору 1,7–2,5 мм между оттяжными рычагами и подшипником выключения сцепления и свободному ходу педали сцепления А, равному 35–55 мм для всех автомобилей.
Регулировку производите изменением длины толкателя рабочего цилиндра выключения сцепления.
Перед началом регулировки свободного хода педали сцепления проверьте величину полного хода педали сцепления (до упора в пол), которая должна быть 185 мм для автомобилей семейства УАЗ–31512 и 200 мм для автомобилей семейства УАЗ–3741. При необходимости регулировку производите изменением длины толкателя главного цилиндра выключения сцепления.
  Снятие и разборка гидропривода сцепления
Снимайте гидропривод выключения сцепления с автомобиля в следующем порядке:
– отсоедините гидрошланг от рабочего цилиндра;
– слейте жидкость из гидропривода через отсоединенный конец гидрошланга;
– снимите оттяжную пружину вилки выключения сцепления;
– отсоедините и снимите рабочий цилиндр;
– снимите оттяжную пружину педали выключения сцепления;
– расшплинтуйте и выньте палец вилки толкателя главного цилиндра;
– отсоедините и снимите главный цилиндр. На автомобилях семейства УАЗ–3741 предварительно отсоедините бачок от гибкого шланга.
Разборку главного цилиндра производите в следующем порядке:
– снимите крышку и сетчатый фильтр наполнительного бачка (автомобили семейства УАЗ–31512);
– выверните штуцер крепления бачка (автомобили семейства УАЗ– 31512);
– выверните корпус штуцера гибкого шланга бачка (автомобили семейства УАЗ–3741);
– выньте из корпуса главного цилиндра стопорное кольцо и упорную шайбу;
– выньте из корпуса поршень с уплотнительными манжетами, возвратную пружину.
Во избежание повреждения уплотнительных манжет для удаления поршня подведите сжатый воздух в отверстие для гидротрубки. Штуцеры главных цилиндров с прокладками при разборке отвертывать не следует, если не наблюдалось подтекания через них рабочей жидкости.
Разборку рабочего цилиндра проводите в следующем порядке:
– отсоедините от рабочего цилиндра резиновый защитный колпак и выньте толкатель вместе с колпаком;
– снимите колпак с толкателя;
– выньте из корпуса рабочего цилиндра стопорное кольцо;
– выньте поршень с уплотнительной манжетой из рабочего цилиндра; во избежание повреждения поршня и манжеты подведите сжатый воздух к отверстию для гидрошланга;
– снимите с поршня уплотнительную манжету;
– выверните клапан прокачки;
– снимите с клапана защитный колпачок. Детали гидропривода тщательно промойте в тормозной жидкости или в спирте, продуйте сжатым воздухом и осмотрите.
  Оценка технического состояния деталей гидропривода
Все резиновые уплотнительные манжеты должны быть мягкими и эластичными. Затвердевшие, разбухшие или имеющие на рабочих поверхностях вырывы и трещины манжеты замените.
На зеркалах рабочего и главного цилиндров не должно быть рисок, раковин, задиров и значительных износов. Небольшие следы коррозии и незначительный износ допускается устранять шлифованием или хонингованием до диаметра не более 25,15 мм для рабочего цилиндра и 22,2 мм для главного цилиндра при обязательном применении только новых манжет.
  Сборка гидропривода сцепления
Сборку гидропривода выключения сцепления производите в порядке, обратном разборке. Перед сборкой зеркало цилиндров смажьте касторовым маслом или свежей тормозной жидкостью.
При сборке главного цилиндра убедитесь, что возвратная пружина уверенно возвращает поршень в исходное положение. Проверьте при помощи мягкой проволоки диаметром 0,3–0,5 мм, не перекрывает ли манжета компенсационное отверстие, что совершенно недопустимо.
При сборке рабочего цилиндра убедитесь, что оттяжная пружина уверенно перемещает поршень в цилиндре.
Установку гидропривода на автомобиль производите в порядке, обратном снятию.
  Прокачка гидропривода сцепления
Заполните гидропривод жидкостью и прокачайте его для удаления воздуха в следующем порядке:
– поднимите капот на автомобилях семейства УАЗ–31512 или снимите крышку 13 лючка к бачку гидропривода сцепления на панели приборов автомобилей семейства УАЗ–3741 и отверните крышку бачка главного цилиндра;
– заполните бачок главного цилиндра рабочей жидкостью до нормального уровня (на 15–20.мм ниже верхней кромки бачка);
– снимите защитный колпачок с головки клапана прокачки рабочего цилиндра и наденьте на головку резиновый шланг;
– погрузите свободный конец шланга в сосуд емкостью не менее 0,5 л, заполненный на половину высоты рабочей жидкостью;
– создайте в системе давление, резко нажав 4–5 раз с интервалом 1–2 с на педаль сцепления;
– удерживая педаль, отверните на 1/2–3/4 оборота клапан прокачки, следя за тем, чтобы свободный конец шланга оставался погруженным в жидкость. Жидкость с пузырьками воздуха будет выходить в сосуд;
– после того как истечение жидкости в сосуд прекратится, заверните перепускной клапан до отказа при нажатой педали сцепления;
– проверьте наличие жидкости в бачке главного цилиндра. Не допускайте во время прокачки обнажения дна в бачке, в противном случае в систему снова попадет воздух;
– повторяйте указанные выше операции до тех пор, пока из шланга не прекратится истечение жидкости с воздухом;
– снимите с головки перепускного клапана шланг и наденьте защитный колпачок;
– долейте жидкость в бачок до нормы.
Нельзя доливать в бачок жидкость, выпущенную при прокачке, так как в ней содержится воздух. Эту жидкость можно использовать только после ее отстаивания в течение суток и фильтрации.
После прокачки проверьте величину хода наружного конца вилки выключения сцепления при нажатии на педаль выключения сцепления до отказа. Полный ход должен быть не менее 17 мм. Меньшая величина полного хода не обеспечит полного выключения сцепления и укажет на наличие воздуха в гидроприводе или на недостаточный ход педали выключения сцепления.
