ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ПЕРЕДНЕГО МОСТА, ИХ ПРИЧИНЫ И МЕТОДЫ УСТРАНЕНИЯ

Главная передача и дифференциал переднего моста по конструкции аналогичны заднему мосту. Все указания по обслуживанию и ремонту заднего моста относятся также и к переднему мосту.

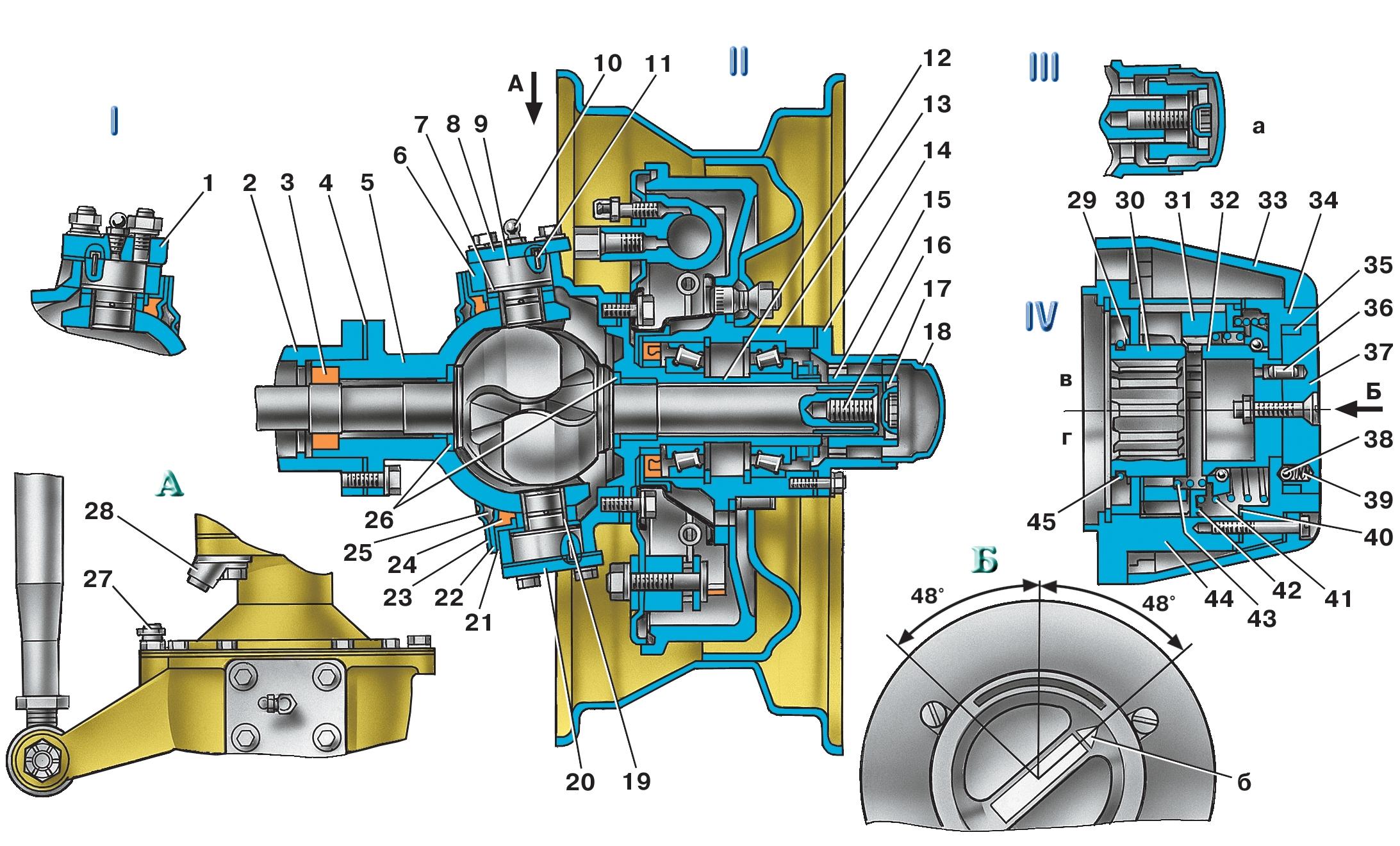

Рис. 3.98. Поворотный кулак: а – сигнальная канавка; б – указатель; I – правый поворотный кулак; II – левый поворотный кулак; III – муфта отключения колес; IV – муфта отключения колес (вариантное исполнение); в – колеса отключены; г – колеса включены; 1 – рычаг поворотного кулака; 2 – кожух полуоси; 3 – сальник; 4,20 – прокладки; 5 – шаровая опора; 6 – корпус поворотного кулака; 7 – опорная шайба; 8 – накладка; 9 – шкворень; 10 – пресс-масленка; 11 – стопорный штифт; 12 – цапфа; 13 – ступица колеса; 14 – ведущий фланец; 15 – муфта; 16 – болт муфты; 17 – шарик фиксатора; 18 – защитный колпак; 19 – втулка шкворня; 21 – внутренняя обойма; 22 – кольцо-перегородка; 23 – наружная обойма; 24 – резиновое уплотнительное кольцо; 25 – войлочное уплотнительное кольцо; 26 – упорные шайбы; 27 – болт ограничения поворота; 28 – упор-ограничитель поворота колеса; 29 – кольцо; 30 – ведущая щлицевая втулка; 31 – соединительная шлицевая втулка; 32 – ведущая втулка; 33 – колпак; 34 – крышка; 35 – манжета; 36 – штифт; 37 – переключатель; 38 – шарик; 39, 41 – пружины; 40 – прокладка; 42 – ведомая втулка; 43 – растяжная пружина; 44 – корпус; 45 – запорное кольцо

Дополнительно производится обслуживание и ремонт поворотных кулаков ( рис. 3.98 ).

Техническое обслуживание

При техническом обслуживании переднего ведущего моста проверьте и при необходимости отрегулируйте затяжку подшипников шкворней, схождение колес и максимальные углы поворота колес, проверьте и подтяните крепление рычага поворотного кулака, промойте и смените смазку в поворотных кулаках. При осмотре поворотных кулаков обратите внимание на исправность упоров-ограничителей 28 ( рис. 3.98 ) поворота колес, регулировочных болтов 27 и надежность их стопорения.

Проверку и регулировку осевого зазора шкворней на автомобиле производите в следующем порядке:

1. Затормозите автомобиль стояночным тормозным механизмом или поставьте колодки под задние колеса.

2. Поднимите передний мост домкратом.

3. Отверните гайки крепления колеса и снимите его.

4. Отверните болты крепления сальника шаровой опоры и отодвиньте сальник.

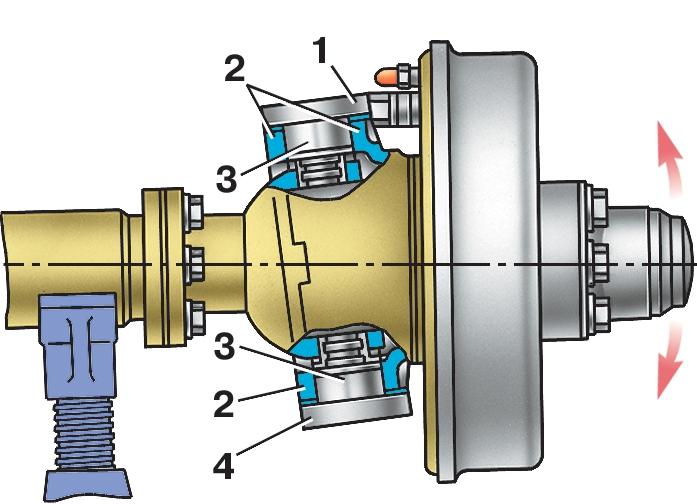

Рис. 3.99. Проверка регулировки шкворней: 1 – верхняя накладка; 2 – регулировочная прокладка; 3 – шкворень; 4 – нижняя накладка

5. Проверьте осевой зазор шкворней, для чего покачайте руками корпус поворотного кулака вверх и вниз ( рис. 3.99 ).

6. Отверните гайки шпилек крепления рычага 1 (см. рис. 3.98 ) поворотного кулака или болты крепления верхней накладки 1 (см. рис. 3.99 ) и снимите рычаг или верхнюю накладку шкворня.

7. Выньте тонкую (0,1 мм) регулировочную прокладку и установите рычаг или накладку на место.

8. Отверните болты крепления и снимите нижнюю накладку 4 шкворня, выньте тонкую (0,1 мм) регулировочную прокладку и установите накладку шкворня на место.

Для сохранения соосности шарнира выньте прокладки одинаковой толщины сверху и снизу.

Проверьте результаты сборки. Если зазор не устранен, произведите повторную регулировку за счет снятия более толстых прокладок (0,15 мм).

Большой износ шкворней 9 и втулок 19 (см. рис. 3.98 ) по диаметру вызывает нарушение угла развала колес, «виляние» их при езде и неравномерный износ шин. В этом случае замените изношенные детали.

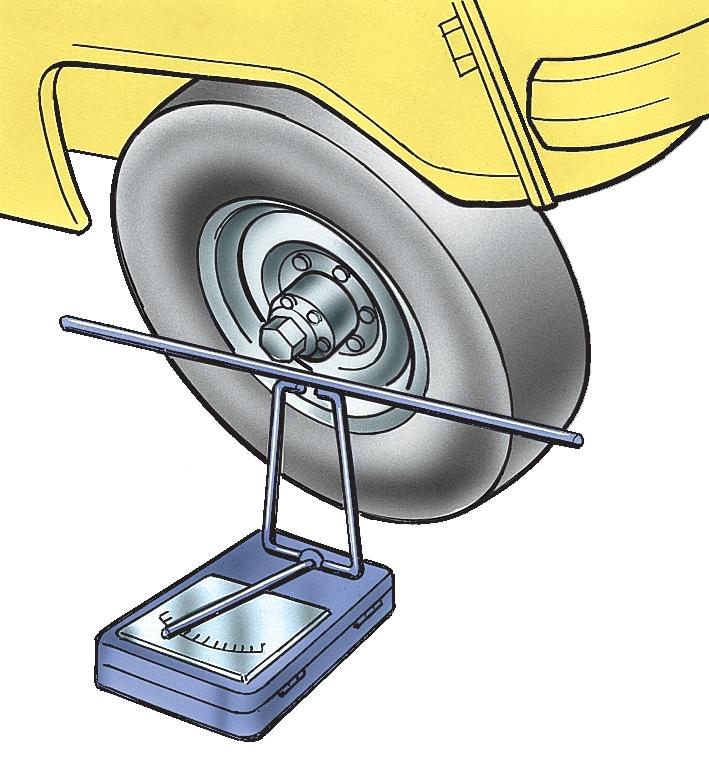

Рис. 3.100. Пpовеpка максимальных углов повоpота колес

Проверку максимальных углов поворота колес производите на специальном стенде ( рис. 3.100 ). Угол поворота правого колеса вправо, а левого колеса влево должен быть не более 27°. Регулировку производите болтом 27 (см. рис. 3.98 ).

Схождение колес регулируйте изменением длины поперечной рулевой тяги. Перед регулировкой убедитесь в отсутствии зазоров в шарнирах рулевых тяг и подшипниках ступиц; затем, ослабив затяжку стопорных гаек (имеющих правую и левую резьбы), вращением регулировочного штуцера установите необходимую величину схождения колес.

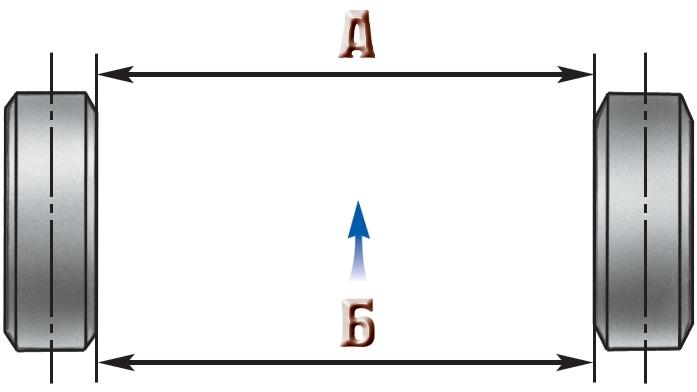

Рис. 3.101. Пpовеpка схождения колес

Схождение колес при нормальном давлении в шинах должно быть таким, чтобы размер А ( рис. 3.101 ), замеренный по средней линии боковой поверхности шин спереди, был на 1,5–3,0 мм меньше размера В сзади.

По окончании регулировки затяните стопорные гайки. Момент затяжки 103–127 Н·м (10,5–13 кгс·м).

Схождение колес можно проверять линейкой модели 2182 ГАРО.

Ремонт

Для проведения ремонта снимите передний ведущий мост с автомобиля и разберите.

После разборки и промывки деталей проверьте их состояние и выявите их пригодность для дальнейшей работы.

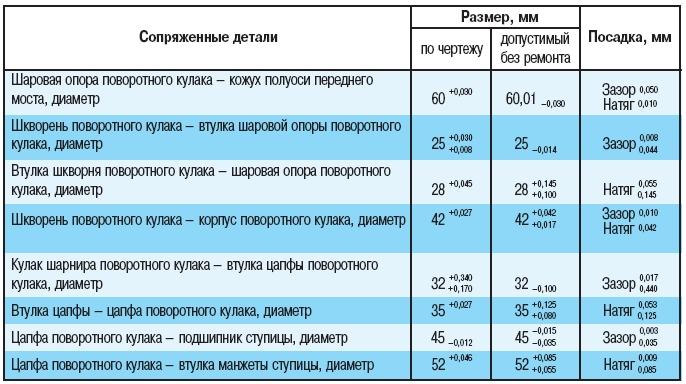

Ремонт картера, главной передачи и дифференциала производите в соответствии с указаниями, изложенными в разделе «Задний мост». При изгибе кожуха полуоси его правку производите в холодном состоянии. Изношенные детали поворотных кулаков заменяйте новыми, пользуясь данными табл. 3.9 .

Снятие переднего моста производите в следующем порядке:

1. Установите колодки под задние колеса автомобиля.

2. Отсоедините на левом и правом лонжеронах трубопроводы гидравлической тормозной системы от гибкого шланга, идущего к тормозным механизмам передних колес. Отверните гайки крепления гибких шлангов и снимите их.

3. Отверните гайки крепления нижних концов амортизаторов.

4. Отверните болты крепления переднего карданного вала к фланцу ведущей шестерни.

5. Расшплинтуйте и отверните гайку шарового пальца сошки, отсоединив тягу от сошки.

6. Отверните гайки крепления стремянок передних рессор, снимите подкладки, стремянки и накладки. Поднимите за раму переднюю часть автомобиля.

Примечание При снятии моста с пружинной подвеской выполните операции 1–5. Затем отсоедините стабилизатор 16 (см. рис. 196) поперечной устойчивости от продольных рычагов 1 подвески, поперечную тягу 2 от кронштейна 11 на раме, задние концы продольных рычагов 1 от кронштейнов 5 на раме.

  Разборка переднего моста

Разборку переднего моста производите в следующем порядке:

1. Установите мост на стенд, отверните гайки колес и снимите колеса.

2. Расшплинтуйте и отверните гайку крепления пальца тяги сошки к рычагу поворотного кулака и снимите тягу сошки.

3. Отверните винты и снимите тормозные барабаны.

4. Снимите муфты отключения колес.

5. Выпрямите отогнутые края замочной шайбы, отверните гайку и контргайку, снимите стопорную шайбу и внутреннее кольцо с роликами наружного подшипника ступиц правого и левого колес.

6. Снимите ступицы колес.

7. Отверните болты крепления тормозных щитов, снимите щиты, цапфы поворотных кулаков и выньте шарниры поворотных кулаков.

8. Расшплинтуйте и отверните гайки крепления пальцев и снимите тягу рулевой трапеции.

9. Отверните болты крепления шаровой опоры к кожуху полуоси. Снимите упоры-ограничители поворота колес и выпрессуйте шаровые опоры из кожухов полуосей.

10. Отверните гайки крепления поворотного рычага на корпусе поворотного кулака. Снимите рычаг и комплект регулировочных прокладок.

11. Отверните болты крепления верхней накладки шкворня другого поворотного кулака и снимите накладку с комплектом регулировочных прокладок.

12. Отверните болты крепления нижних накладок шкворней и снимите накладки с комплектом регулировочных прокладок.

13. Отверните болты крепления сальника шаровой опоры и снимите сальник шаровой опоры.

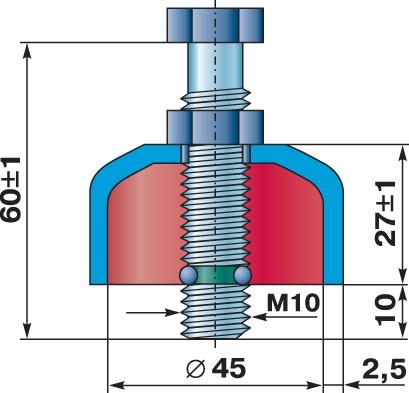

Рис. 3.102. Съемник шквоpней

14. Выпрессуйте шкворни при помощи приспособления, показанного на рис. 3.102 , и снимите корпус поворотного кулака.

Разборку поворотного кулака без снятия переднего моста с автомобиля производите в следующем порядке:

1. Подставьте колодки под задние колеса автомобиля.

2. Поднимите домкратом переднее колесо со стороны, требующей разборки.

3. Выполните операции, указанные выше в пунктах 2–10 данной главы.

4. Отверните гайки крепления поворотного рычага или болты крепления верхней накладки шкворня на корпусе и снимите рычаг или накладку с комплектом регулировочных прокладок.

5. Отверните болты крепления нижней накладки шкворня и снимите накладку с комплектом регулировочных прокладок.

6. Отверните болты крепления сальника шаровой опоры.

7. Выпрессуйте шкворни приспособлением и снимите корпус поворотного кулака.

  Разборка и сборка шарниров равных угловых скоростей

Разборку шарниров производите в следующем порядке:

1. Отметьте краской взаимное расположение кулаков шарниров.

2. Разведите кулаки, для этого постучите вилкой короткого кулака по деревянной подставке.

3. Зажмите в тиски шарнир за длинный кулак коротким кулаком вверх.

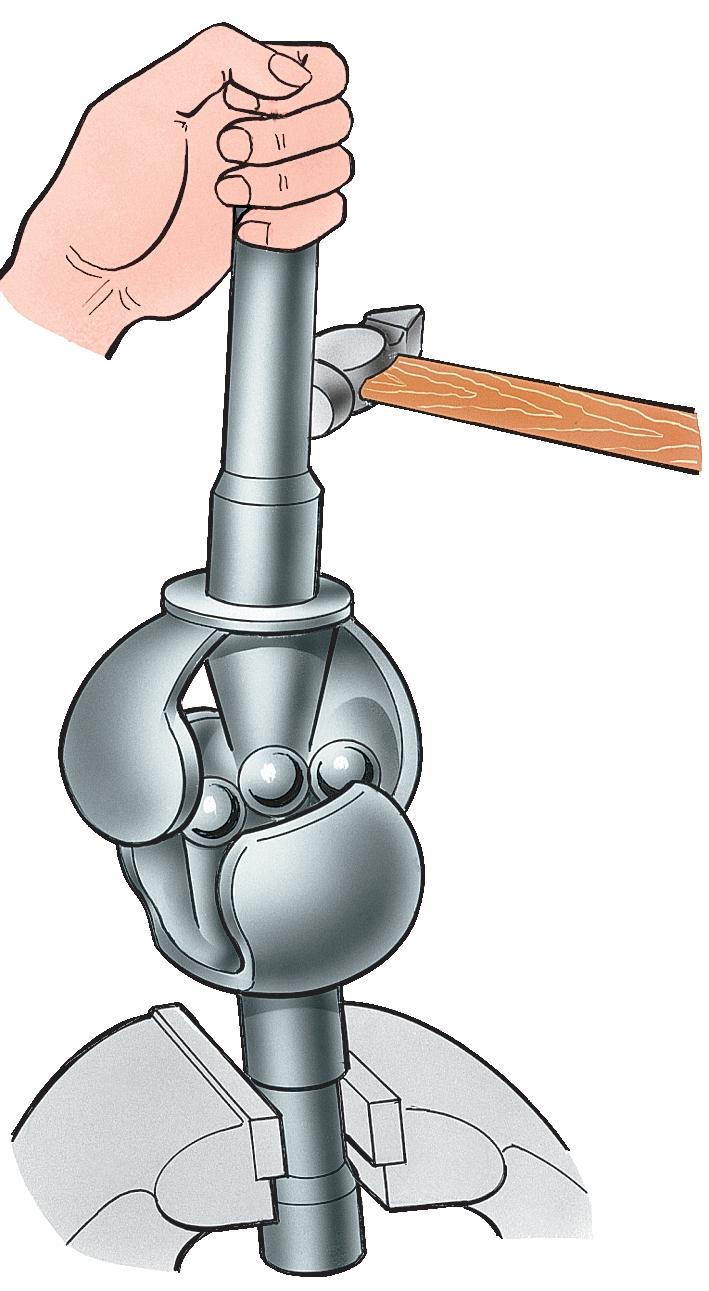

Рис. 3.103. Разбоpка шаpниpа

4. Поверните короткий кулак в сторону одного из ведущих (периферийных) шариков. Если при этом противоположный шарик не выйдет из канавок, нажмите или ударьте медным молотком ( рис. 3.103 ) по короткому кулаку. При этом соблюдайте осторожность, так как один из шариков может вылететь из шарнира с большой скоростью.

5. Выньте остальные шарики шарнира. После подбора новых шариков увеличенного размера (ремонтных) или замены одного из кулаков соберите шарнир.

Сборку шарниров производите в следующем порядке:

1. Зажмите в тиски длинный кулак в вертикальном положении.

2. Вставьте центральный шарик.

3. Установите короткий кулак на центральный шарик так, чтобы метки, отмеченные краской, совпадали и, поворачивая его из стороны в сторону, установите поочередно три ведущих (периферийных) шарика.

4. Разведите кулаки на 10–12 мм и поверните короткий кулак на максимальный угол в сторону от свободных канавок, установите четвертый шарик в канавки.

5. Поверните короткий кулак в вертикальное положение.

Натяг у шариков шарнира должен быть таким, чтобы момент, необходимый для поворота кулака на 10–15° во все стороны от вертикали при зажатом в тиски другом кулаке, равнялся 30–60 Н·м (300–600 кгс·см).

Разница в моментах поворота кулака в двух взаимоперпендикулярных направлениях одного шарнира не должна превышать 9,8 Н·м (100 кгс·см). Для получения требуемого натяга и обеспечения правильной сборки шарики должны быть рассортированы на 9 групп.

Размеры диаметров ведущих шариков шарнира равных угловых скоростей в мм:

        I......25,32–25,34         VI......25,42–25,44

        II......25,34–25,36        VI......25,44–25,46

        III......25,36–25,38       VIII......25,46–25,48

        IV......25,38–25,40       IX......25,48–25,50

        V......25,40–25,42

Диаметр центрального шарика 26,988–0,05 мм. Каждый шарнир должен собираться с шариками одной группы или двух соседних групп.

Например: два шарика диаметром 25,41 мм и два шарика диаметром 25,43 мм. При сборке шарики одного размера обязательно расположите диаметрально противоположно один другому. Разница в диаметрах двух пар шариков одного шарнира допускается не более 0,04 мм.

После сборки обкатайте шарнир на стенде в течение 2 минут при частоте вращения 4,8 с–1 (300 мин ^-1 ) с изменением угла от 0 до 30°.

При обкатке шарики и канавки смажьте согласно указаниям таблицы смазывания.

Сборка переднего моста

Сборку переднего моста производите в порядке, обратном разборке, с учетом следующего:

1. Запрессуйте втулку в цапфу поворотного кулака заподлицо с торцом гнезда под упорную шайбу.

После запрессовки втулку разверните и прогладьте брошью до диаметра 32 +0,34 +0,17 мм.

2. Ограничьте продольные перемещения шарнира равных угловых скоростей упорными шайбами, одну из которых установите в шаровой опоре, а другую – в цапфе.

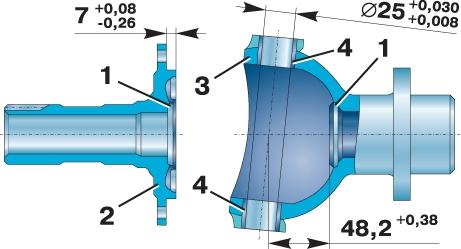

Рис. 3.104. Установка упоpной шайбы: 1 – упоpная шайба; 2 – цапфа; 3 – шаpовая опоpа; 4 – втулка

Масляные канавки упорных шайб должны быть обращены к шарниру. Для закрепления шайбы в гнезде раскерните ее в 3–4 точках, равномерно расположенных по окружности. Размер от плоскости упорной шайбы 1 ( рис. 3.104 ) до фланца цапфы 2 должен быть 7 +0,08 –0,26 мм, от плоскости шайбы 1 до центра шаровой опоры 3 – 48,2+0,38 мм.

3. При замене в шаровой опоре втулок 4 шкворней разверните их после запрессовки до диаметра 25 +0,030 +0,008 мм. Калибр диаметра 24,995 мм должен входить одновременно в обе втулки.

4. При установке шарнира заложите в шаровую опору смазку согласно таблице смазывания.

5. Шкворни и втулки шкворней перед сборкой смажьте жидкой смазкой.

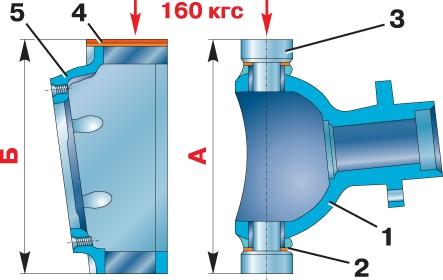

Рис. 3.105. Подбоp pегулиpовочных пpокладок: 1 – шаpовая опоpа; 2 – опоpная шайба; 3 – шквоpень; 4 – pегулиpовочные пpокладки; 5 – коpпус повоpотного кулака

Количество прокладок для получения определенных осевых натягов во втулках шкворней выберите в зависимости от размера Б ( рис. 3.105 ), состоящего из суммы размеров поворотного кулака и регулировочных прокладок, и размера А, состоящего из суммы размеров шаровой опоры, опорных шайб и шкворней. Число прокладок должно быть не менее пяти.

Замер производите под нагрузкой 1,6 кН (160 кгс). Размер А должен быть на 0,02–0,10 мм больше размера Б.

Регулировочные прокладки установите сверху и снизу на торцы корпуса поворотного кулака. При четном числе одинаковых по толщине прокладок последние установите сверху и снизу в одинаковых количествах.

При четном числе прокладок, но разной их толщине, или при нечетном числе прокладок разность между суммарной толщиной верхних и нижних прокладок не должна превышать 0,1 мм.

6. При сборке и установке сальника шаровой опоры его внутреннее войлочное кольцо пропитайте в теплом моторном масле.

7. После сборки проверьте передний мост на стенде под нагрузкой и без нее. Нагрузка создается одновременным притормаживанием обеих полуосей.

У правильно собранного переднего моста не должно быть повышенного шума и нагрева, а также течи масла через манжеты и сальники, крышки и болтовые соединения.
