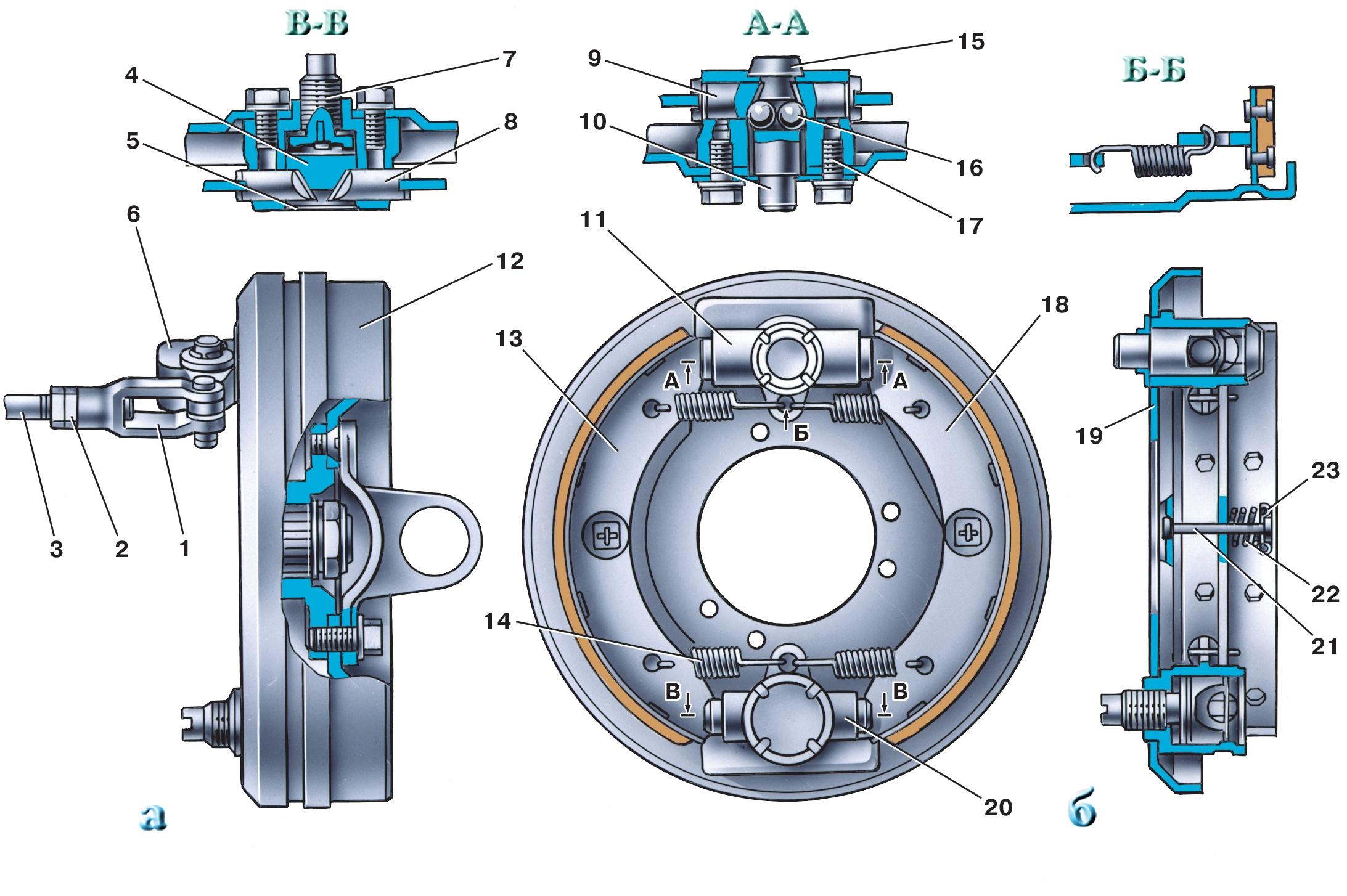

Рис. 6.15. Стояночный тормозной механизм: 1 – регулировочная вилка; 2 – контргайка; 3 – тяга привода; 4 – разжимной сухарь; 5 – заглушка; 6 – рычаг привода; 7 – регулировочный винт; 8 – опора колодки; 9 – толкатель разжимного механизма; 10 – корпус шариков; 11 – корпус разжимного механизма; 12 – тормозной барабан; 13,18 – колодки; 14 – стяжная пружина колодок; 15 – колпак; 16 – шарик разжимного механизма; 17 – болт; 19 – тормозной щит; 20 – корпус регулировочного механизма; 21 – стержень; 22 – пружина; 23 – чашка пружины; а – вид с тормозным барабаном; б – вид без тормозного барабана

Стояночный тормозной механизм барабанного типа ( рис. 6.15 ) установлен на раздаточной коробке и действует на задний карданный вал автомобиля.

Техническое обслуживание

Периодически снимайте тормозной барабан и проверяйте состояние его рабочей поверхности и степень износа тормозных фрикционных накладок.

Колодки очищайте от грязи; при «замасливании» поверхностей накладок зачистите их шлифовальной шкуркой.

Разжимной механизм периодически разбирайте, очищайте от грязи и закладывайте свежую смазку, при этом смазка не должна попадать на барабан и фрикционные накладки.

Обращайте внимание на правильность зацепления собачки и сектора рычага стояночной тормозной системы и состояние их зубов.

Регулировка

Регулировку производите, когда рабочий ход рычага привода становится более половины его максимального хода и недостаточен для полного торможения.

Увеличение хода рычага может происходить по двум причинам: из-за больших зазоров между колодками и тормозным барабаном – в этом случае отрегулируйте зазор, или из-за излишнего свободного хода в приводе – в этом случае отрегулируйте длину тяги (троса на автомобилях семейства УАЗ–3741).

  Регулировку зазоров между колодками и тормозным барабаном производите в следующем порядке:

1. Установите рычаг включения понижающей передачи в раздаточной коробке в нейтральное положение и включите передний мост .

2. Переместите рычаг привода в крайнее переднее положение.

3. Поднимите домкратом одно заднее колесо автомобиля.

Рис. 6.16. Регулиpовка зазоpов между колодками и тоpмозным баpабаном стояночной тоpмозной системы

4. Заверните регулировочный винт ( рис. 6.16 ) так, чтобы тормозной барабан не проворачивался от усилия руки.

5. Отверните регулировочный винт на 4–6 щелчков (0,3–0,5 оборота), чтобы барабан вращался свободно без задевания за колодки.

Длину тяги 3 (см. рис. 6.15 ) привода регулируйте в следующем порядке:

1. Поставьте рычаг привода в крайнее переднее положение.

2. Отверните контргайку 2 регулировочного винта 1, расшплинтуйте и выньте палец, соединяющий вилку 1 и рычаг 6 привода.

3. Вращая регулировочную вилку, выберите все зазоры в приводе, чтобы рычаг привода касался корпуса шариков разжимного механизма.

4. Отверните регулировочную вилку на 1,5–2 оборота, совместите отверстия в вилке и рычаге, вставьте палец, зашплинтуйте его и затяните контргайку.

Рис. 6.17. Регулиpовка длины троса стояночной тоpмозной системы

Аналогично регулируется длина троса привода на автомобилях семейства УАЗ–3741 ( рис. 6.17 ).

При правильной регулировке стояночной тормозной системы автомобиль должен затормаживаться при установке собачки рычага в третью или четвертую впадину сектора, считая от задней части.

Ремонт

Ремонт колодок и тормозного барабана стояночной тормозной системы производите, как указано в разделе «Ремонт». Максимально допустимый диаметр расточенного тормозного барабана — 199 мм. При ремонте пользуйтесь данными табл. 6.1.

Снятие, разборка и сборка стояночного тормозного механизма

Снятие тормозных колодок производите в следующем порядке:

1. Отсоедините задний карданный вал от раздаточной коробки.

2. Отверните два винта крепления тормозного барабана к фланцу и снимите его. Для облегчения снятия барабана полностью выверните регулировочный винт.

3. Снимите верхние чашки отжимных пружин, снимите пружины, нижние чашки и выньте стержни.

4. Снимите стяжные пружины и тормозные колодки. Установку колодок и сборку тормозного механизма производите в обратном порядке, обратив внимание на то, что обод колодки относительно ребра несимметричен, и устанавливать колодки необходимо так, чтобы к тормозному щиту они были обращены стороной с меньшим вылетом.

Снятие и разборку разжимного механизма производите в следующем порядке:

1. Отверните два болта крепления корпуса разжимного механизма.

2. Снимите ограничитель корпуса шариков.

3. Снимите корпус разжимного механизма.

4. Выньте из корпуса разжимного механизма корпус шариков с шариками и толкатели.

При снятии и разборке разжимного механизма соблюдайте осторожность, чтобы не потерять толкатели или шарики. Колпак из корпуса регулировочного механизма выпрессовывать не следует.

Производить полную разборку регулировочного механизма не рекомендуется, так как для этого необходимо выпрессовывать из корпуса заглушку. При частичной разборке для снятия опор колодок не следует снимать со щита регулировочный механизм.
