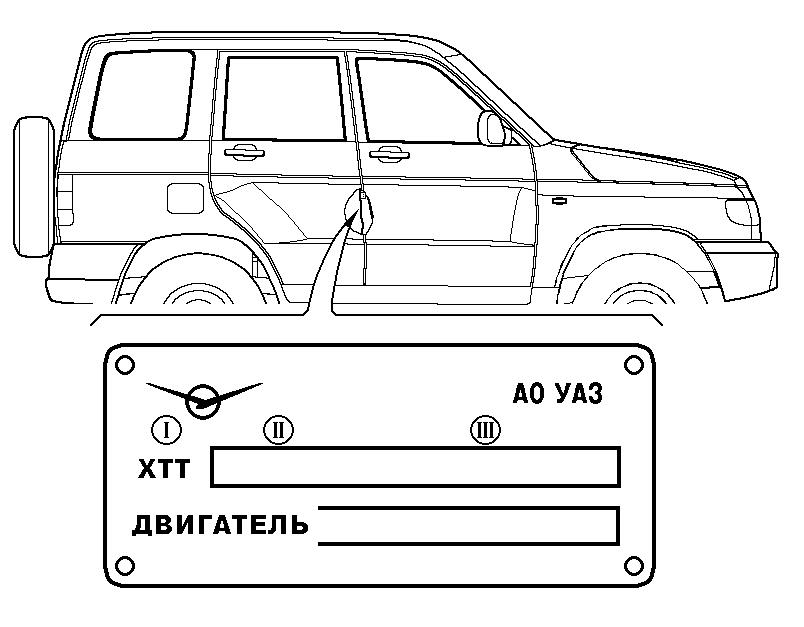

Рис. 3. Расположение таблички «Заводские данные»

Табличка заводских данных ( рис. 3 ) установлена на центральной стойке боковины кузова с правой стороны автомобиля (в проеме задней боковой двери).

Табличка содержит товарный знак, сокращенное наименование завода, идентификационные номера транспортного средства и двигателя.

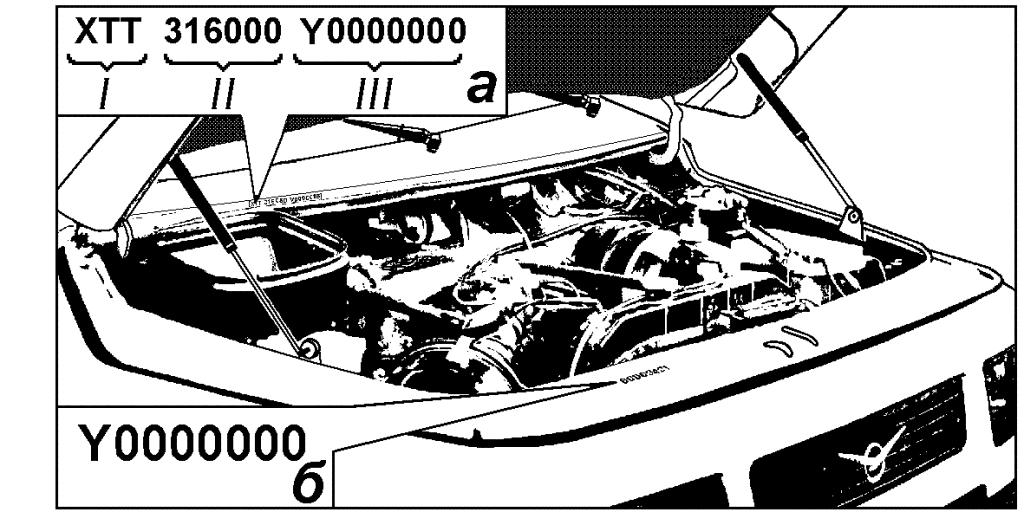

Рис. 4. Расположение идентификационного номера автомобиля (а) и кузова (б)

Идентификационный номер транспортного средства выбивается также на кузове автомобиля, на панели рамы ветрового окна ( рис. 4 ).

Идентификационный номер (см. рис. 3 и 4 ) состоит из трех частей:

I часть – междунаpодный идентификационный код изготовителя, обозначает:

Х – геогpафическую зону, в которой расположен завод-изготовитель;

Т – код стpаны;

Т – код завода-изготовителя.

II описательная часть – индекс транспортного средства.

III указательная часть – год изготовления (Y – 2000, 1 – 2001, 2 – 2002, 3 – 2003) автомобиля и его поpядковый номеp.

Идентификационный номер кузова выбит на верхней панели рамки радиатора (см. рис. 4 ).

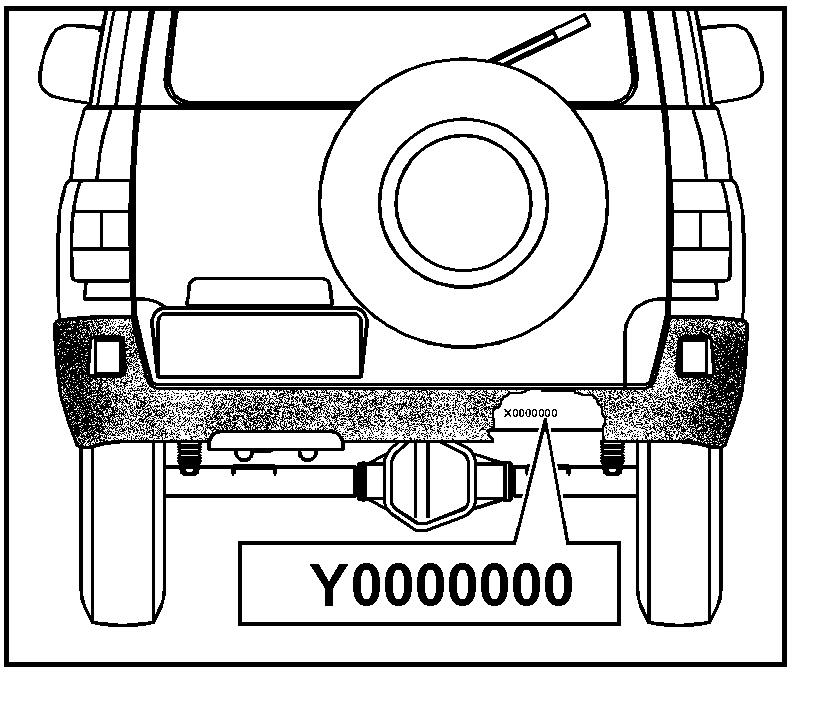

Рис. 5. Расположение идентификационного номера шасси

Идентификационный номер шасси выбивается на задней поперечине рамы, справа от оси автомобиля ( рис. 5 ).

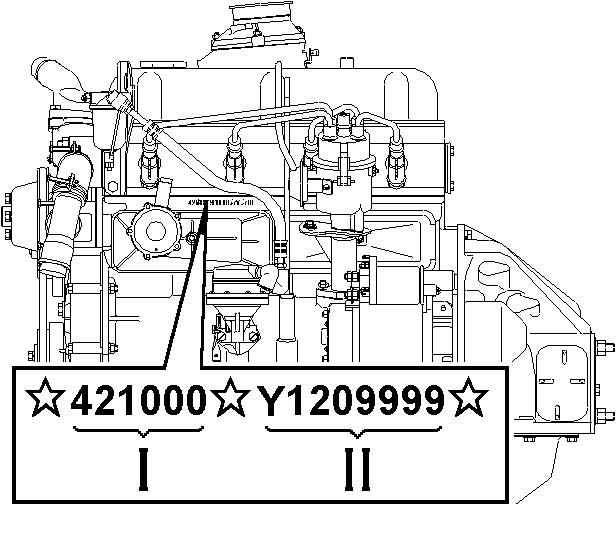

Рис. 6. Расположение идентификационного номера двигателей УМЗ-420.10-10, УМЗ-421.10-10 и УМЗ-4213.10

Идентификационный номер двигателей УМЗ-420.10-10, -421.10-10 и -4213.10 выбит на блоке цилиндров двигателей с левой стороны ( рис. 6 ). Расшифровка идентификационного номера:

I – условный код двигателя, принятый в качестве описательной части (VDS), состоящий из шести знаков, где первые три цифры обозначают индекс базовой модели, четвертая – индекс модификации (при отсутствии пробивается ноль), пятая – индекс климатического исполнения (при отсутствии пробивается ноль), на шестом месте пробивается ноль или буквы, означающие: С – степень сжатия 8,2, умеренный климат,

Т – степень сжатия 8,2, тропический климат;

II – указательная часть (VIS), где первая буква или цифра обозначает год выпуска двигателя, вторая и третья – месяц выпуска, последующие цифры – порядковый номер выпуска с начала месяца.

Рис. 7. Расположение идентификационного номера двигателя 425LTRU: I – идентификационный код двигателя модели 425LTRU; II – номер двигателя

Идентификационный номер двигателя 425LTRU выбит на блоке цилиндров с левой стороны ( рис. 7 ).
