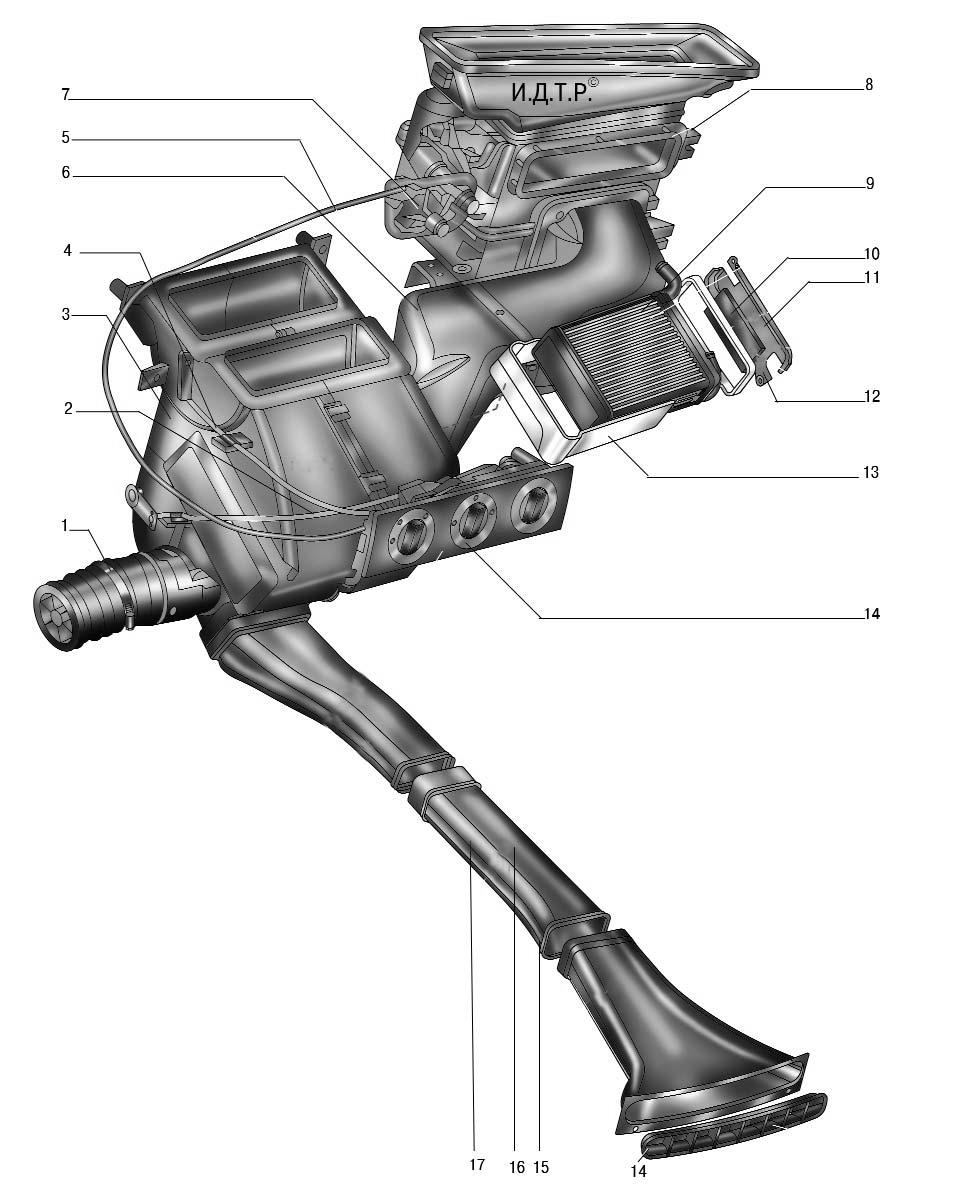

Рис. 11.1
. Система отопления и вентиляции салона кузова: 1, 14 – сопла обдува; 2 – тяга нижней заслонки отопителя; 3 – корпус отопителя; 4 – тяга верхней заслонки отопителя; 5 – тяга крана отопителя; 6 – воздуховод; 7 – кран отопителя; 8 – воздухозаборник; 9 – радиатор отопителя; 10, 13 – прокладки радиатора; 11 – накладка радиатора; 12 – уплотнитель накладки радиатора; 15 – воздуховод обогрева ног задний; 16 – воздуховод обогрева ног средний; 17 – воздуховод обогрева ног передний; 18 – панель блока управления отоплением и вентиляцией
|
На автомобили семейства UAZ Patriot устанавливают отопители (
рис. 11.1
) жидкостного типа, объединенные с системой охлаждения двигателя. Радиатор отопителя помещен в пластмассовый корпус, установленный в центральной части панели приборов.
Для улучшения циркуляции охлаждающей жидкости в шлангах системы отопления салона служит электронасос.
|
|

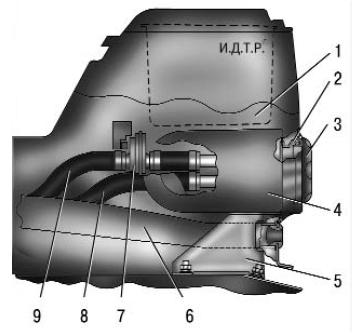

Рис. 11.2
. Дополнительный отопитель: 1 – корпус вещевого ящика облицовки тоннеля пола; 2 – уплотнитель сопла; 3 – сопло; 4 – радиатор и электровентилятор дополнительного отопителя; 5 – кронштейн; 6 – воздуховод обогрева ног задних пассажиров; 7 – кран дополнительного отопителя (в зависимости от комплектации); 8 – отводящий шланг; 9 – подводящий шланг
|
Особенностью системы отопления салона является дополнительный отопитель (
рис. 11.2
), установленный под корпусом вещевого ящика облицовки тоннеля пола. |
