Ремонт УАЗ-Patriot / Патриот >> Схемы электрооборудования >> Схема 1. Соединения системы управления двигателем мод. ЗМЗ-409 (Евро-2)

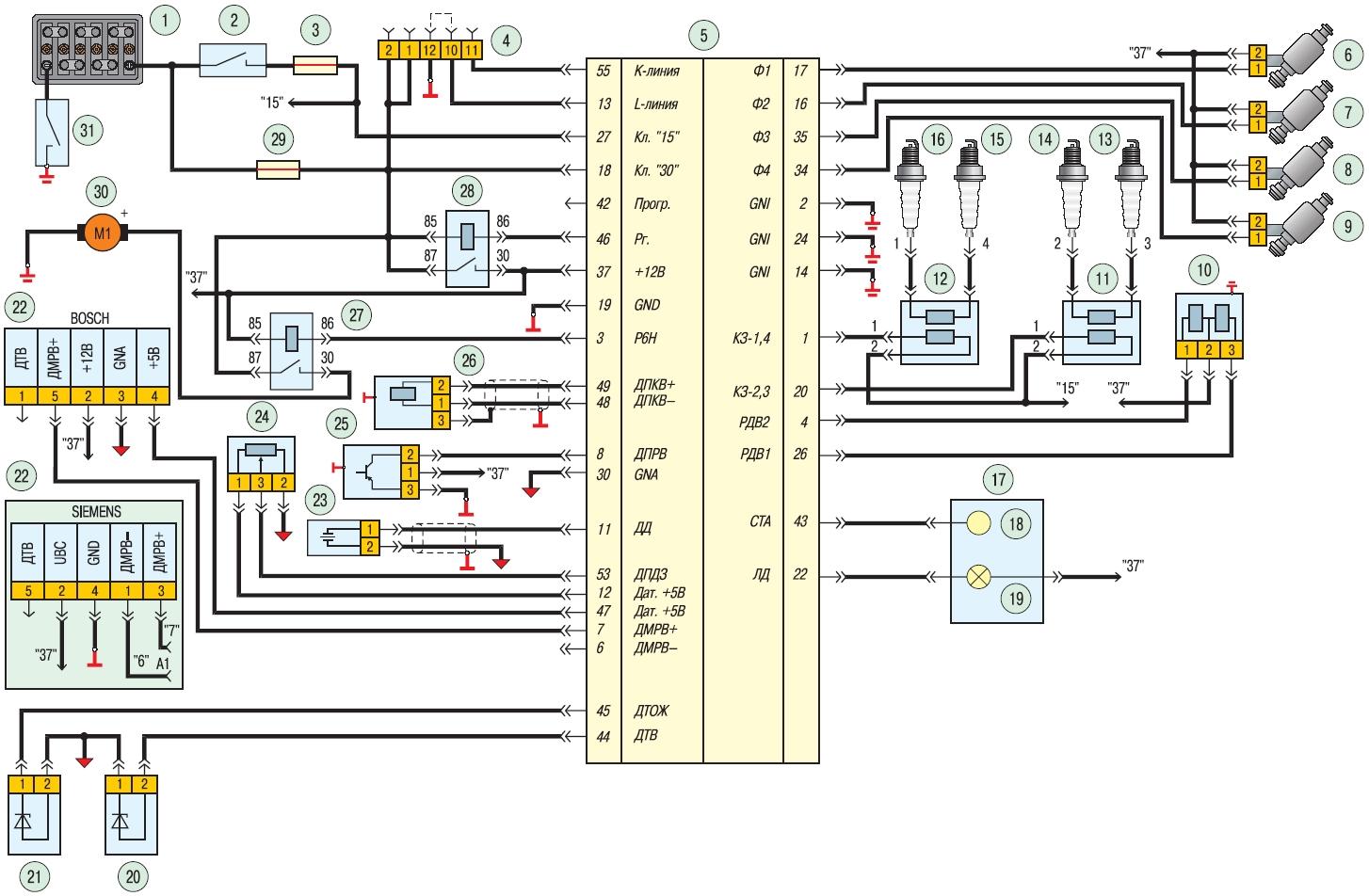

Схема 1. Соединения системы управления двигателем мод. ЗМЗ-409 (Евро-2):
1 – аккумуляторная батарея;
2 – выключатель (замок) зажигания;
3, 29 – плавкие предохранители;
4 – диагностическая колодка;
5 – электронный блок управления двигателем;
6, 7, 8, 9 – топливные форсунки;
10 – регулятор холостого хода;
11, 12 – катушки зажигания;
13, 14, 15, 16 – свечи зажигания;
17 – комбинация приборов;
18 – тахометр;
19 – сигнальная лампа «ПРОВЕРЬТЕ ДВИГАТЕЛЬ»;
20 – датчик температуры воздуха во впускной трубе;
21 – датчик температуры охлаждающей жидкости;
22 – датчик массового расхода воздуха;
23 – датчик детонации;
24 – датчик положения дроссельной заслонки;
25 – датчик положения распределительного вала;
26 – датчик положения коленчатого вала;
27 – реле топливного насоса;
28 – главное реле системы управления двигателем;
30 – топливный насос;
31 – выключатель «массы»
