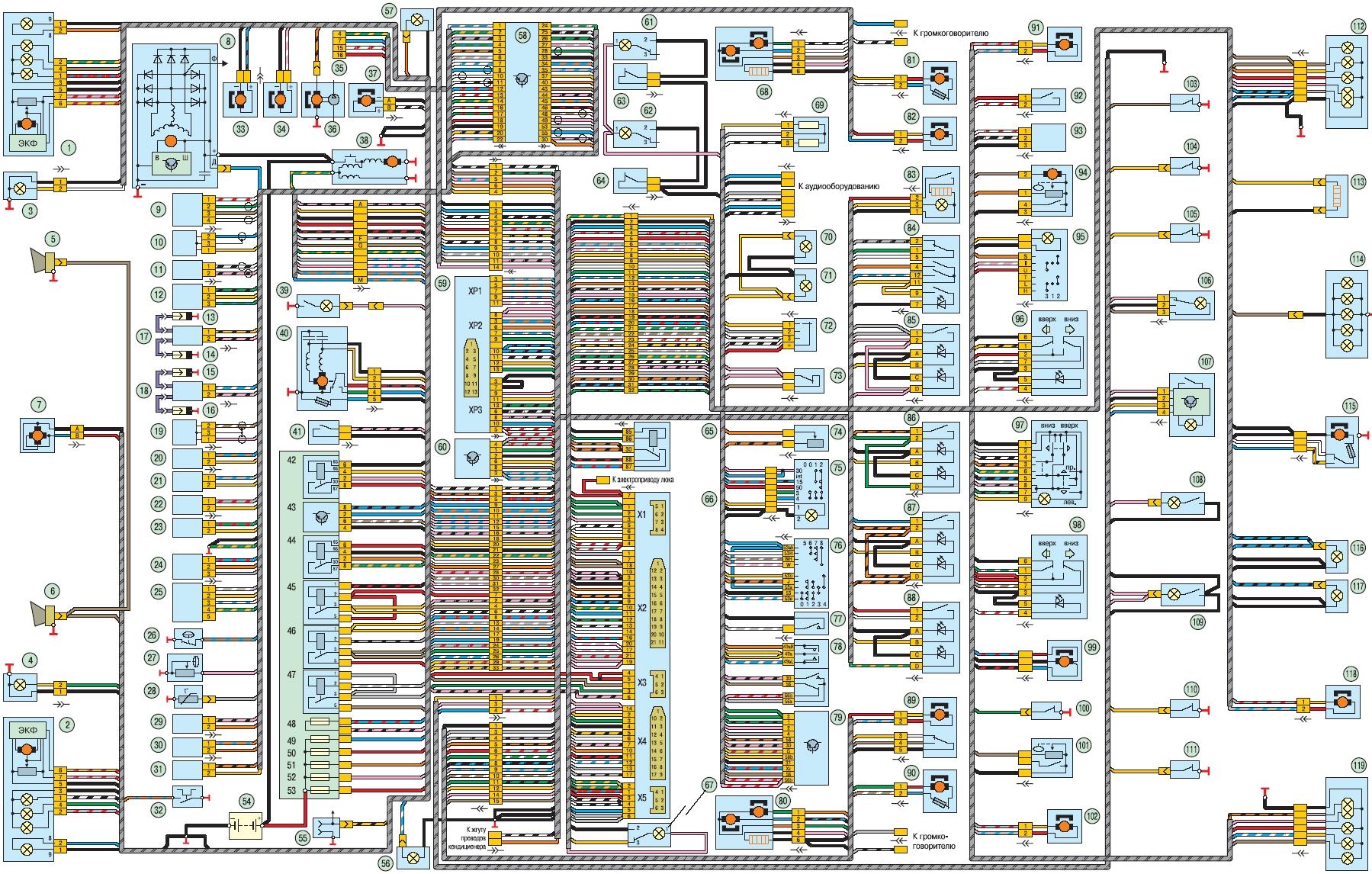

Схема 2. Электрооборудование автомобилей UAZ Patriot выпуска до 2007 г.:
1, 2 – блок-фары;
3, 4 – противотуманные фары;
5, 6 – звуковые сигналы;
7 – электровентилятор системы охлаждения двигателя;
8 – генератор;
9 – датчик концентрации кислорода;
10 – датчик положения распределительного вала (датчик фазы);
11 – датчик детонации;
12 – регулятор холостого хода;
13, 14, 15, 16 – свечи зажигания;
17, 18 – катушки зажигания;
19 – датчик положения коленчатого вала;
20, 21, 22, 23 – топливные форсунки;
24 – датчик положения дроссельной заслонки;
25 – датчик массового расхода воздуха;
26 – датчик сигнальной лампы аварийного падения давления масла;
27 – датчик указателя давления масла;
28, 30 – датчик температуры охлаждающей жидкости;
29 – датчик температуры воздуха;
31 – электромагнитный клапан адсорбера;
32 – датчик сигнальной лампы аварийного перегрева охлаждающей жидкости;
33, 34 – насосы омывателей ветрового стекла и стекла двери задка;
35 – колодка диагностики;
36 – электродвигатель водяного насоса;
37 – электродвигатель вентилятора отопителя;
38 – стартер;
39 – фонарь освещения подкапотного пространства;
40 – моторедуктор очистителя ветрового стекла;
41 – выключатель сигнальной лампы аварийного состояния тормозной системы;
42 – реле электровентилятора;
43 – реле включения омывателя стекла двери задка;
44 – реле стартера;
45 – реле системы управления двигателем;
46 – реле электробензонасоса;
47 – реле включения звуковых сигналов;
48, 49, 50, 51, 52, 53 – штыревые предохранители;
54 – аккумуляторная батарея;
55 – розетка для переносной лампы;
56 – левый боковой указатель поворота;
57 – правый боковой указатель поворота;
58 – контроллер системы управления двигателем;
59 – комбинация приборов;
60 – блок управления моторедукторами замков дверей;
61, 62 – плафоны освещения вещевых ящиков;
63, 64 – магнитные выключатели плафонов освещения вещевых ящиков;
65 – реле переключения режимов отопителя;
66 – монтажный блок, расположенный в салоне автомобиля;
67 – плафон подсветки монтажного блока;
68 – зеркало заднего вида правое;
69 – добавочный резистор электродвигателя вентилятора отопителя;
70, 71 – лампы подсветки блока управления отопителем;
72 – переключатель скорости работы электродвигателя вентилятора отопителя;
73 – выключатель стоп-сигналов;
74 – регулятор длительности паузы работы стеклоочистителя;
75 – выключатель (замок) зажигания;
76 – переключатель очистителя и омывателя ветрового стекла и стекла двери задка;
77 – выключатель звуковых сигналов;
78 – переключатель указателей поворота и света фар;
79 – модуль управления светотехникой;
80 – зеркало заднего вида левое;
81 – электростеклоподъемник правой передней двери;
82 – моторедуктор замка правой передней двери;
83 – прикуриватель;
84 – выключатель аварийной сигнализации;
85 – выключатель обогрева зеркал заднего вида;
86 – переключатель отопителя;
87 – переключатель режимов работы дополнительного отопителя;
88 – выключатель обогревателя стекла двери задка;
89 – моторедуктор замка левой передней двери;
90 – электростеклоподъемник левой передней двери;
91 – моторедуктор замка правой задней двери;
92 – выключатель света заднего хода;
93 – датчик скорости;
94 – электробензонасос с датчиком уровня топлива правого бака;
95 – переключатель датчиков указателя уровня топлива;
96 – переключатель стеклоподъемника правой передней двери;
97 – пульт управления наружными зеркалами;
98 – переключатель стеклоподъемника левой передней двери;
99 – дополнительный отопитель кузова;
100 – выключатель контрольной лампы включения стояночного тормоза;
101 – датчик указателя уровня топлива левого бака;
102 – моторедуктор замка левой задней двери;
103 – выключатель освещения на стойке двери задка;
104, 105 – выключатели освещения на стойках правых дверей;
106 – задний плафон освещения салона;
107 – передний плафон освещения салона;
108, 109 – плафоны направленного света;
110, 111 – выключатели освещения на стойках левых дверей;
112 – фонарь на правом заднем крыле;
113 – элемент обогревателя стекла двери задка;
114 – фонарь дополнительного стоп-сигнала;
115 – моторедуктор очистителя стекла двери задка;
116, 117 – фонари освещения номерного знака;
118 – моторедуктор замка двери задка;
119 – фонарь на заднем левом крыле
