Ремонт УАЗ-Patriot / Патриот >> Схемы электрооборудования >> Схема 3. Электрооборудование автомобилей UAZ Patriot выпуска с 2007 г.

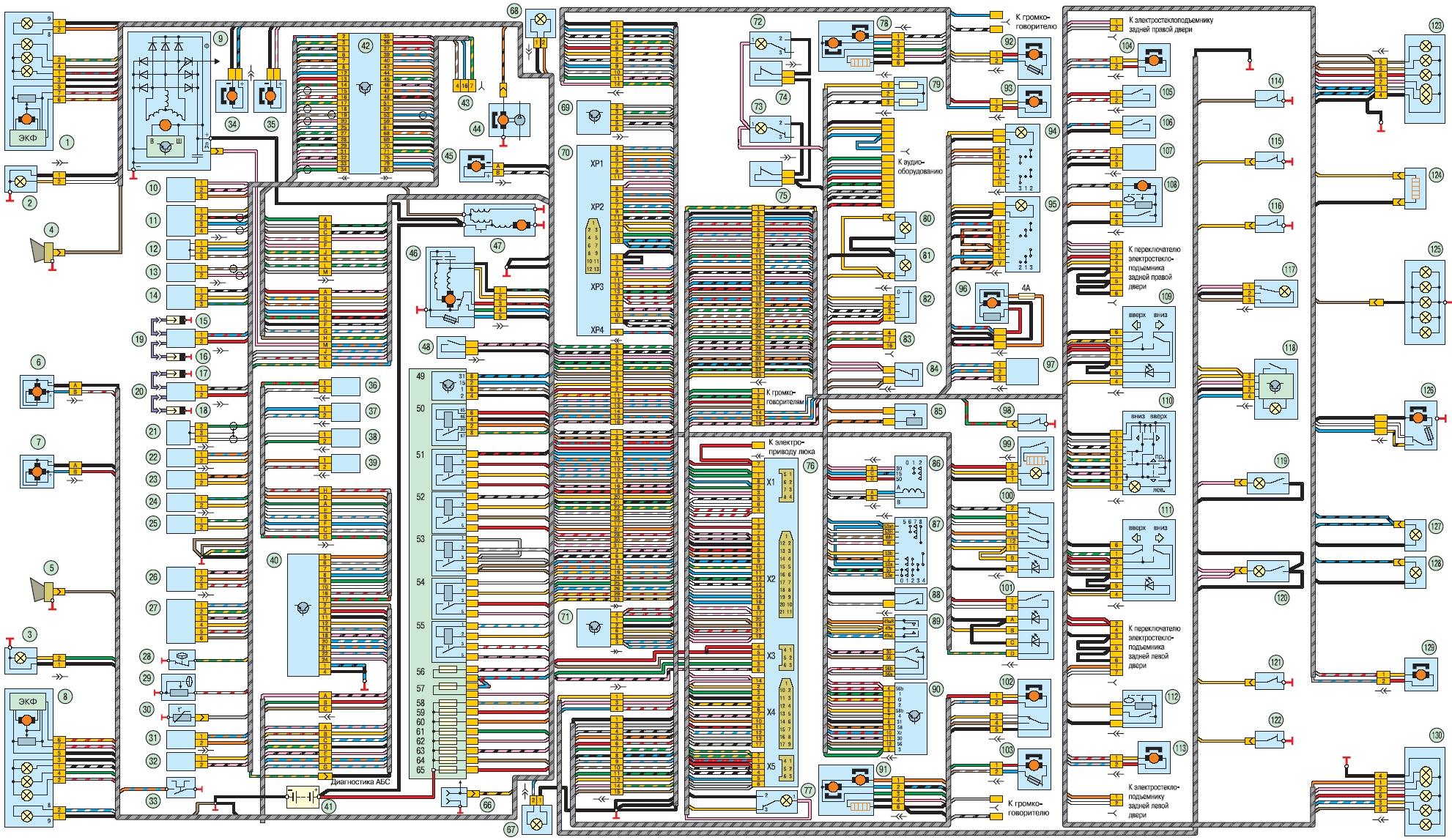

Схема 3. Электрооборудование автомобилей UAZ Patriot выпуска с 2007 г.:
1, 8 – блок-фары;
2, 3 – противотуманные фары;
4, 5 – звуковые сигналы;
6, 7 – электровентиляторы системы охлаждения двигателя;
9 – генератор;
10 – датчик неровной дороги;
11 – датчик концентрации кислорода;
12 – датчик положения распределительного вала (датчик фазы);
13 – датчик детонации;
14 – регулятор холостого хода;
15, 16, 17, 18 – свечи зажигания;
19, 20 – катушки зажигания;
21 – датчик положения коленчатого вала;
22, 23, 24, 25 – топливные форсунки;
26 – датчик положения дроссельной заслонки;
27 – датчик массового расхода воздуха;
28 – датчик сигнальной лампы аварийного падения давления масла;
29 – датчик указателя давления масла;
30, 31 – датчик температуры охлаждающей жидкости;
32 – электромагнитный клапан адсорбера;
33 – датчик сигнальной лампы аварийного перегрева охлаждающей жидкости;
34, 35 – насосы омывателей ветрового стекла и стекла двери задка;
36 – задний левый датчик скорости;
37 – задний правый датчик скорости;
38 – передний правый датчик скорости;
39 – передний левый датчик скорости;
40 – блок управления антиблокировочной системой тормозов;
41 – аккумуляторная батарея;
42 – контроллер системы управления двигателем;
43 – колодка диагностики;
44 – электродвигатель водяного насоса;
45 – электродвигатель вентилятора отопителя;
46 – моторедуктор очистителя ветрового стекла;
47 – стартер;
48 – выключатель сигнальной лампы аварийного состояния тормозной системы;
49 – реле включения омывателя стекла двери задка;
50 – реле стартера;
51 – реле системы управления двигателем;
52 – реле электробензонасоса;
53 – реле включения звуковых сигналов;
54, 55 – реле включения электровентилятора;
56, 57, 58, 59, 60, 61, 62, 63, 64, 65 – штыревые предохранители;
66 – розетка для переносной лампы;
67 – левый боковой указатель поворота;
68 – правый боковой указатель поворота;
69 – иммобилизатор;
70 – комбинация приборов;
71 – блок управления моторедукторами замков дверей;
72, 73 – плафоны освещения вещевых ящиков;
74, 75 – магнитные выключатели плафонов освещения вещевых ящиков;
76 – монтажный блок, расположенный в салоне автомобиля;
77 – плафон подсветки монтажного блока;
78 – правое зеркало заднего вида;
79 – добавочный резистор электродвигателя вентилятора отопителя;
80, 81 – лампы подсветки блока управления отопителем;
82 – переключатель скорости работы электродвигателя вентилятора отопителя;
83 – колодка диагностики;
84 – выключатель стоп-сигналов;
85 – регулятор длительности паузы работы стеклоочистителя;
86 – выключатель (замок) зажигания;
87 – переключатель очистителя и омывателя ветрового стекла и стекла двери задка;
88 – выключатель звуковых сигналов;
89 – переключатель указателей поворота и света фар;
90 – модуль управления светотехникой;
91 – зеркало заднего вида левое;
92 – электростеклоподъемник правой передней двери;
93 – моторедуктор замка правой передней двери;
94 – переключатель датчиков указателя уровня топлива;
95 – переключатель режимов работы дополнительного отопителя;
96 – дополнительный отопитель салона;
97 – датчик ускорения;
98 – выключатель контрольной лампы включения стояночного тормоза;
99 – прикуриватель;
100 – выключатель аварийной сигнализации;
101 – выключатель обогрева стекла двери задка и зеркал заднего вида;
102 – моторедуктор замка левой передней двери;
103 – электростеклоподъемник левой передней двери;
104 – моторедуктор замка правой задней двери;
105 – выключатель света заднего хода;
106 – выключатель контрольной лампы режима работы трансмиссии;
107 – датчик скорости;
108 – электробензонасос с датчиком уровня топлива правого бака;
109 – переключатель стеклоподъемника правой передней двери;
110 – пульт управления наружными зеркалами заднего вида;
111 – переключатель стеклоподъемника левой передней двери;
112 – датчик указателя уровня топлива левого бака;
113 – моторедуктор замка левой задней двери;
114 – выключатель освещения на стойке двери задка;
115, 116 – выключатели освещения на стойках правых дверей;
117 – задний плафон освещения салона;
118 – передний плафон освещения салона;
119, 120 – плафоны направленного света;
121, 122 – выключатели освещения на стойках левых дверей;
123 – фонарь на правом заднем крыле;
124 – элемент обогревателя стекла двери задка;
125 – фонарь дополнительного стоп-сигнала;
126 – моторедуктор очистителя стекла двери задка;
127, 128 – фонари освещения номерного знака;
129 – моторедуктор замка двери задка;
130 – фонарь на левом заднем крыле
