Ремонт УАЗ Hunter >> Схемы электрооборудования >> Схема 1. Соединения системы управления двигателем мод. ЗМЗ-5143.10

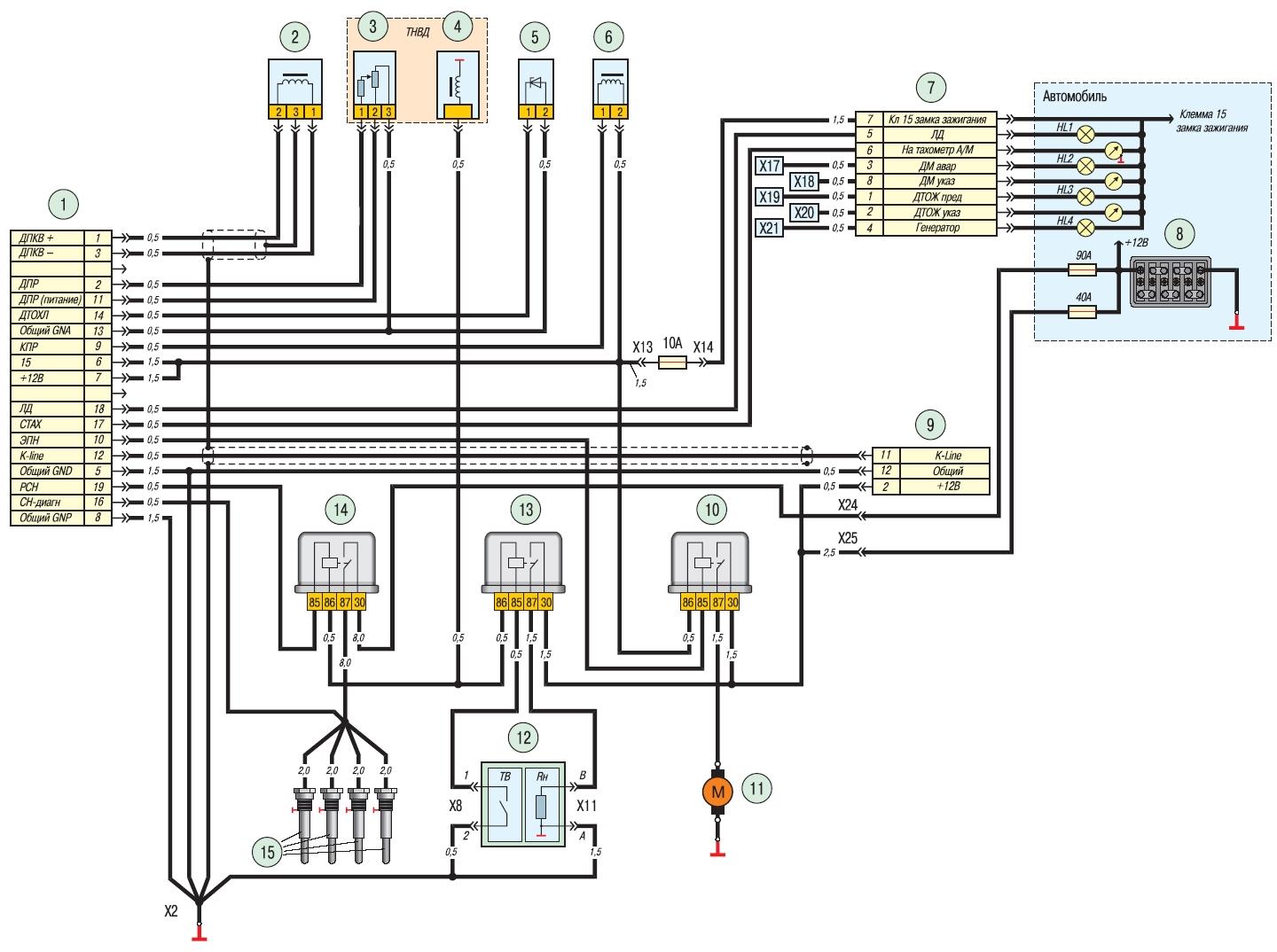

Схема 1. Соединения системы управления двигателем мод. ЗМЗ-5143.10:
1 – электронный блок управления двигателем;
2 – датчик положения коленчатого вала;
3 – датчик положения рычага ТНВД;
4 – клапан останова топливоподачи;
5 – датчик температуры охлаждающей жидкости;
6 – электромагнитный клапан управления рециркуляцией;
7 – соединительная колодка;
8 – аккумуляторная батарея;
9 – диагностический разъем;
10 – реле топливоподкачивающего насоса;
11 – электрический топливоподкачивающий насос;
12 – фильтр тонкой очистки топлива;
13 – реле подогрева топлива;
14 – реле свечей накаливания;
15 – свечи накаливания;
НL 1 – сигнальная лампа «ПРОВЕРЬТЕ ДВИГАТЕЛЬ»;
НL 2 – сигнальная лампа аварийного падения давления масла;
НL 3 – контрольная лампа температуры охлаждающей жидкости;
НL 4 – сигнальная лампа разряда аккумуляторной батареи
