Ремонт УАЗ Hunter >> Схемы электрооборудования >> Схема 4. Электрооборудование автомобилей мод. 31519-095, 31519-195

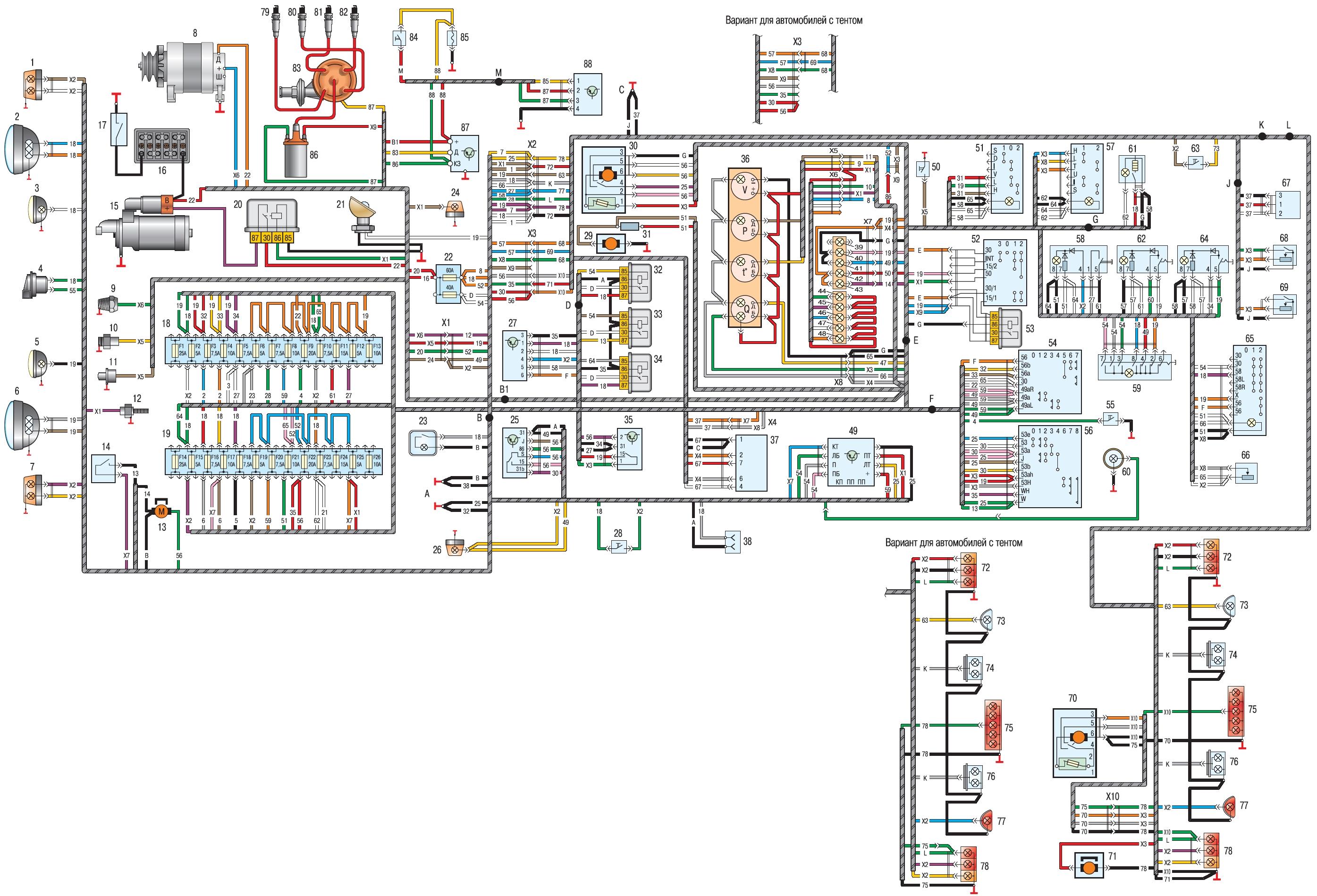

Схема 4. Электрооборудование автомобилей мод. 31519-095, 31519-195:
1 – фонарь передний правый;
2 – фара правая;
3 – фара противотуманная правая;
4 – сигнал звуковой;
5 – фара противотуманная левая;
6 – фара левая;
7 – фонарь передний левый;
8 – генератор;
9 – датчик температуры охлаждающей жидкости;
10 – датчик аварийного давления масла;
11 – датчик давления масла;
12 – датчик аварийной температуры охлаждающей жидкости;
13 – электроомыватель;
14 – выключатель контрольной лампы неисправности тормозной системы;
15 – стартер;
16 – аккумуляторная батарея;
17 – выключатель «массы»;
18, 19 – блок предохранителей;
20 – реле стартера;
21 – подкапотная лампа;
22 – блок силовых предохранителей;
23 – плафон освещения блока предохранителей;
24 – боковой указатель поворота правый;
25 – прерыватель стеклоочистителя;
26 – боковой указатель поворота левый;
27 – реле противотуманного фонаря;
28 – выключатель стоп-сигнала;
29 – электродвигатель отопителя;
30 – стеклоочиститель;
31 – сопротивление отопителя;
32, 33 – реле переключения света фар;
34 – реле противотуманных фар;
35 – реле прерывистой работы омывателя двери задка;
36 – щиток приборов;
37 – спидометр электронный;
38 – розетка штепсельная;
39 – контрольная лампа резервного сигнализатора;
40 – контрольная лампа включения дальнего света фар;
41 – контрольная лампа указателей поворотов;
42 – контрольная лампа включения стояночного тормоза;
43 – контрольная лампа неисправности тормозной системы;
44 – контрольная лампа аварийного давления масла;
45 – контрольная лампа аварийной температуры охлаждающей жидкости;
46 – контрольная лампа разряда аккумуляторной батареи;
47, 48 – контрольная лампа резервного сигнализатора;
49 – реле указателей поворотов и аварийной сигнализации;
50 – выключатель контрольной лампы стояночного тормоза;
51 – переключатель отопителя;
52 – выключатель зажигания;
53 – реле выключателя зажигания;
54 – переключатель световой сигнализации;
55 – кнопка звукового сигнала;
56 – переключатель стеклоочистителя;
57 – переключатель датчиков уровня топлива;
58 – выключатель заднего противотуманного фонаря;
59 – выключатель аварийной сигнализации;
60 – плафон освещения салона;
61 – прикуриватель;
62 – выключатель плафона освещения салона;
63 – выключатель фонаря заднего хода;
64 – выключатель противотуманных фар;
65 – переключатель наружного освещения;
66 – реостат освещения приборов;
67 – датчик скорости;
68, 69 – датчик уровня топлива;
70 – очиститель стекла двери задка;
71 – омыватель стекла двери задка;
72 – фонарь задний правый;
73 – фонарь заднего хода;
74, 76 – фонарь освещения номерного знака;
75 – фонарь дополнительного сигнала торможения;
77 – задний противотуманный фонарь;
78 – фонарь задний левый;
79, 80, 81, 82 – свечи зажигания;
83 – датчик-распределитель;
84 – микропереключатель;
85 – электромагнитный клапан ЭПХХ;
86 – катушка зажигания;
87 – коммутатор транзисторный;
88 – блок ЭПХХ
