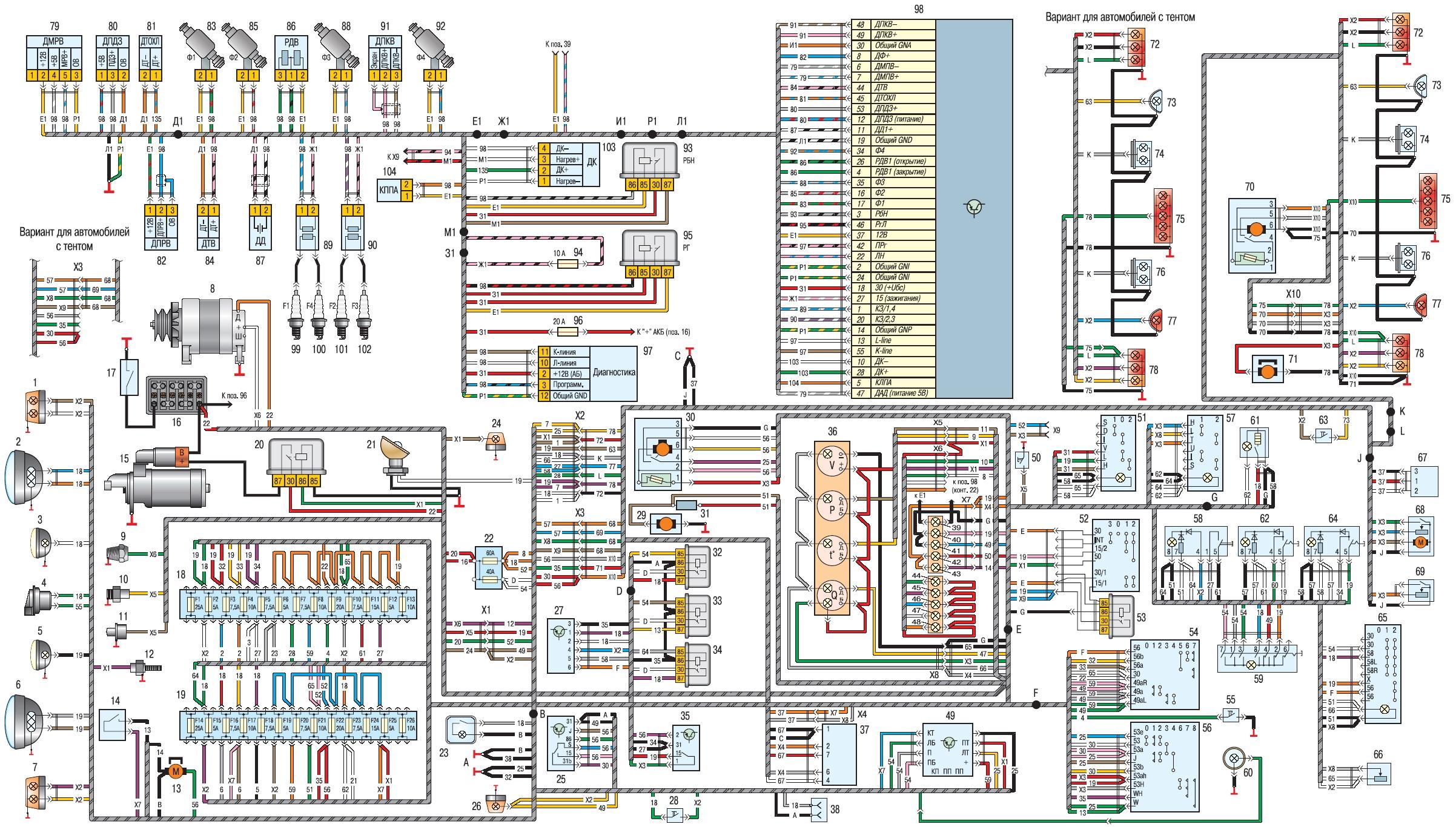

Схема 6. Электрооборудование автомобилей мод. 315195-023, 315195-123:
1 – правый передний фонарь;
2 – правая фара;
3 – левая противотуманная фара;
4 – звуковой сигнал;
5 – правая противотуманная фара;
6 – левая фара;
7 – левый передний фонарь;
8 – генератор;
9 – датчик температуры охлаждающей жидкости;
10 – датчик аварийного давления масла;
11 – датчик давления масла;
12 – датчик аварийной температуры охлаждающей жидкости;
13 – электроомыватель;
14 – выключатель контрольной лампы неисправности тормозной системы;
15 – стартер;
16 – аккумуляторная батарея;
17 – выключатель «массы»;
18, 19 – блок предохранителей;
20 – реле стартера;
21 – лампа подкапотная;
22 – блок силовых предохранителей;
23 – плафон освещения блока предохранителей;
24 – повторитель боковой;
25 – прерыватель стеклоочистителя;
26 – повторитель боковой;
27 – реле противотуманного фонаря;
28 – выключатель стоп-сигнала;
29 – электродвигатель отопителя;
30 – стеклоочиститель;
31 – сопротивление отопителя;
32, 33 – реле переключения света фар;
34 – реле противотуманных фар;
35 – реле времени омывателя заднего стекла;
36 – комбинация приборов;
37 – спидометр;
38 – колодка;
39 – сигнальная лампа неисправности двигателя;
40 – контрольная лампа включения дальнего света фар;
41 – контрольная лампа указателей поворотов;
42 – контрольная лампа включения стояночного тормоза;
43 – контрольная лампа неисправности тормозной системы;
44 – контрольная лампа аварийного давления масла;
45 – контрольная лампа аварийной температуры охлаждающей жидкости;
46 – контрольная лампа разряда аккумуляторной батареи;
47, 48 – контрольная лампа резервного сигнализатора;
49 – реле указателей поворотов и аварийной сигнализации;
50 – выключатель контрольной лампы стояночного тормоза;
51 – переключатель режимов отопителя;
52 – выключатель (замок) зажигания;
53 – реле выключателя (замка) зажигания;
54 – переключатель световой сигнализации;
55 – кнопка звукового сигнала;
56 – переключатель стеклоочистителя;
57 – переключатель датчиков уровня топлива;
58 – выключатель заднего противотуманного фонаря;
59 – выключатель аварийной сигнализации;
60 – плафон освещения салона;
61 – прикуриватель;
62 – выключатель плафона освещения салона;
63 – выключатель фонаря заднего хода;
64 – выключатель противотуманных фар;
65 – выключатель наружного освещения;
66 – реостат освещения приборов;
67 – датчик скорости;
68 – электробензонасос с датчиком уровня топлива;
69 – датчик уровня топлива;
70 – стеклоочиститель задний;
71 – омыватель заднего стекла;
72, 78 – фонарь задний;
73 – фонарь заднего хода;
74, 76 – фонарь освещения номерного знака;
75 – фонарь дополнительного сигнала торможения;
77 – задний противотуманный фонарь;
79 – датчик расхода воздуха;
80 – датчик положения дроссельной заслонки;
81, 84 – датчик температуры;
82 – датчик положения распределительного вала;
83, 85, 88, 92 – форсунка топливная;
86 – регулятор дополнительного воздуха;
87 – датчик детонации;
89, 90 – катушка зажигания;
91 – датчик положения коленчатого вала;
93, 95 – реле автомобильное;
94 – предохранитель плавкий 10 А;
96 – предохранитель плавкий 20 А;
97 – колодка диагностики;
98 – ЭБУ двигателем;
99, 100, 101, 102 – свеча зажигания;
103 – датчик концентрации кислорода;
104 – клапан продувки адсорбера
