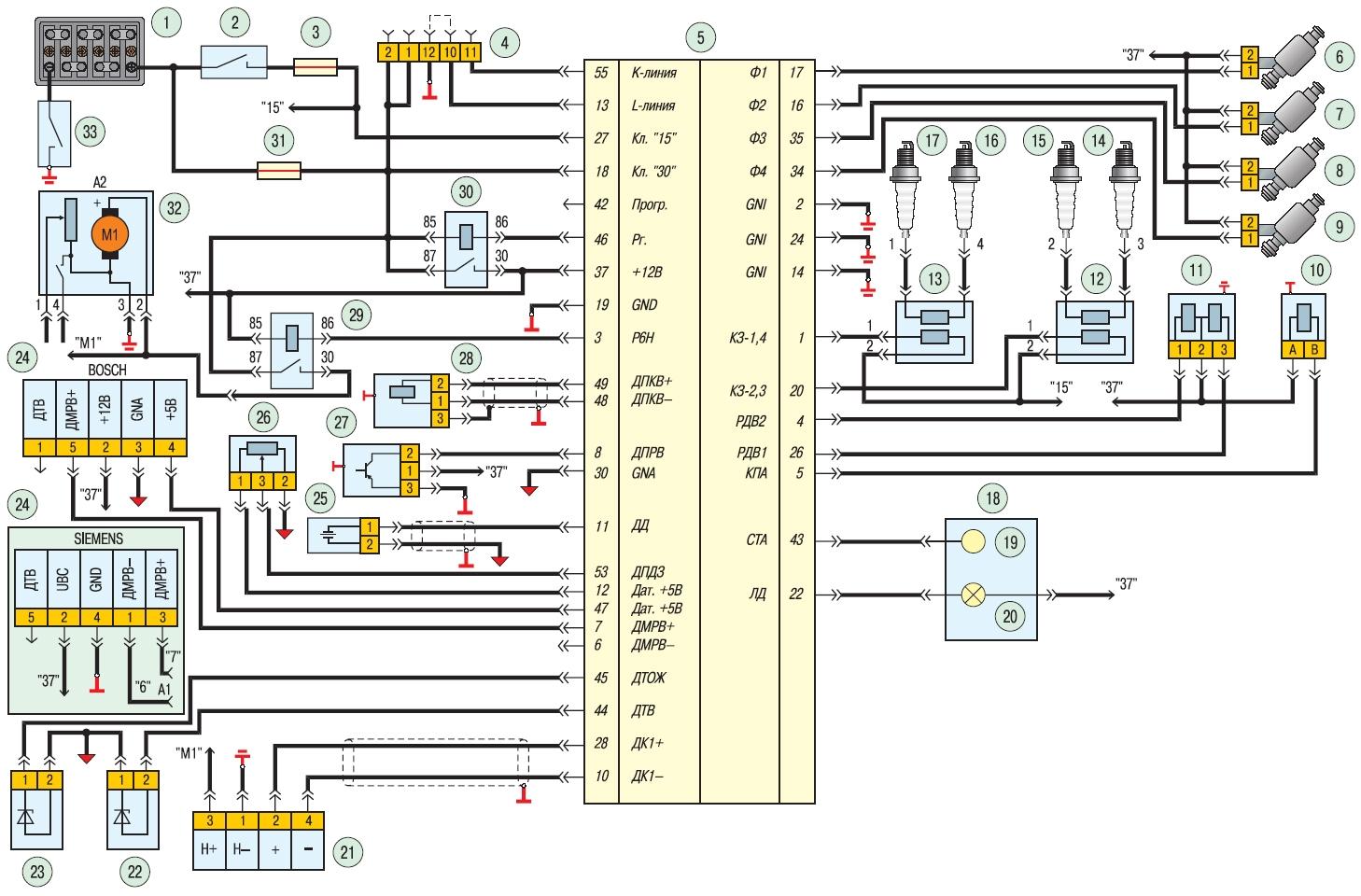

Схема 3. Соединения системы управления двигателем мод. ЗМЗ-409 (Евро-0):
1 – аккумуляторная батарея;
2 – выключатель (замок) зажигания;
3, 31 – плавкие предохранители;
4 – диагностическая колодка;
5 – электронный блок управления двигателем;
6, 7, 8, 9 – топливные форсунки;
10 – электромагнитный клапан продувки адсорбера;
11 – регулятор холостого хода;
12, 13, 15, 17 – свечи зажигания;
14, 16 – катушки зажигания;
18 – комбинация приборов;
19 – тахометр;
20 – сигнальная лампа «ПРОВЕРЬТЕ ДВИГАТЕЛЬ»;
21 – соединительная колодка;
22 – датчик температуры воздуха во впускной трубе;
23 – датчик температуры охлаждающей жидкости;
24 – датчик массового расхода воздуха;
25 – датчик детонации;
26 – датчик положения дроссельной заслонки;
27 – датчик положения распределительного вала;
28 – датчик положения коленчатого вала;
29 – реле топливного насоса;
30 – главное реле системы управления двигателем;
32 – топливный насос;
33 – выключатель «массы»
