Ремонт УАЗ-3160 >> Кузов >> Стеклоочистители
Снятие и установка стеклоочистителя ветрового окна
Стеклоочиститель снимайте в следующем порядке:
1. Отсоедините провод питания (штекерное соединение).

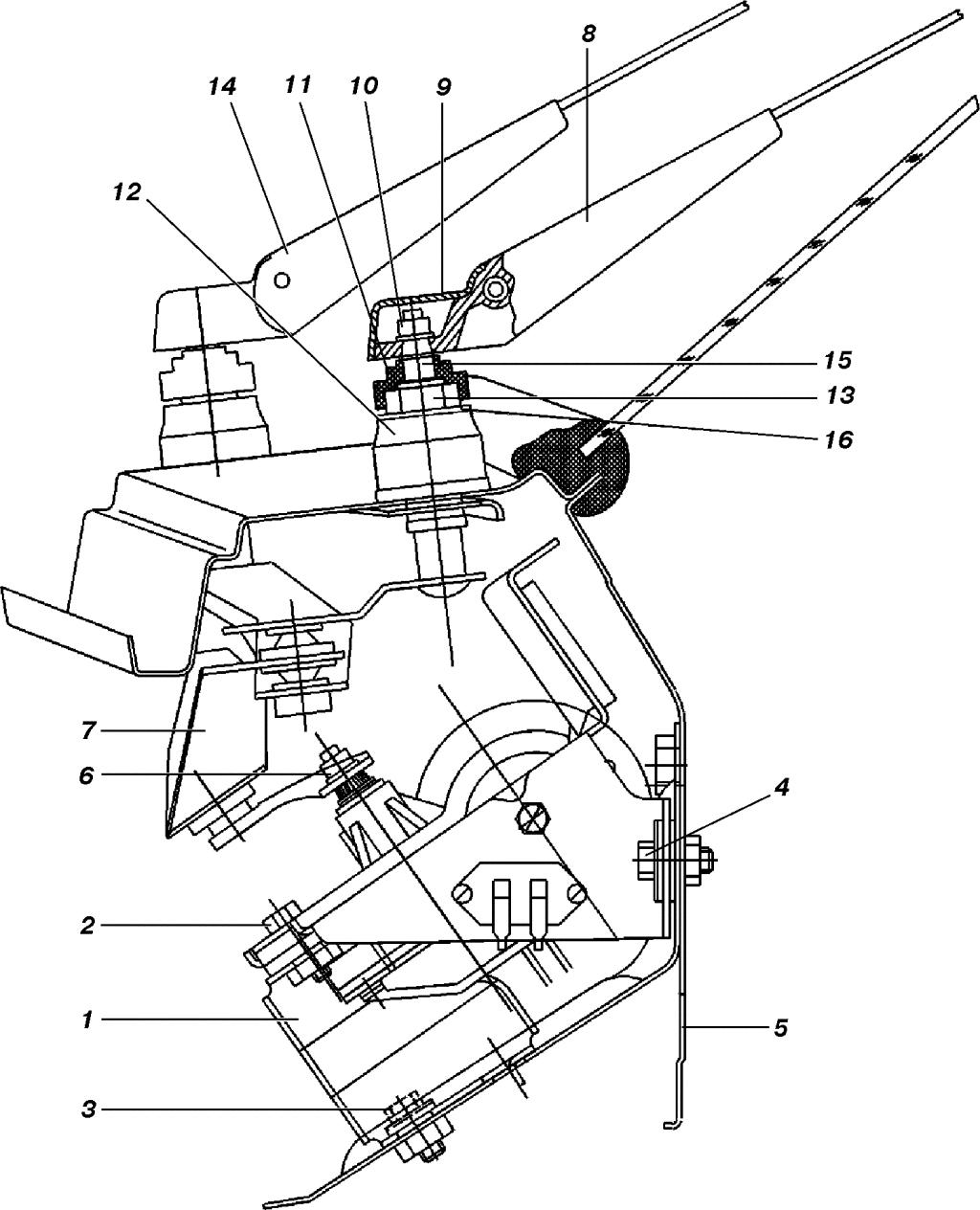

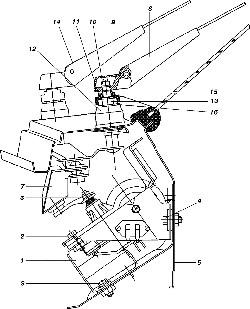

Рис. 322. Стеклоочиститель ветрового окна: 1 – кронштейн; 2, 3, 4 – болты; 5 – кузов; 6, 10, 13 – гайки; 7 – привод стеклоочистителя; 8, 14 – рычаги; 9, 11 – колпачки; 12 – распорная втулка; 15 – штуцер;
16 – шайба


2. Поднимите защитные колпачки 9 ( рис. 322 ) рычагов 8 и 14 стеклоочистителей и отверните гайки 10.
3. Снимите рычаги вместе со щетками с осей штуцеров 15.
4. Снимите колпачки 11 и отверните гайки 13 крепления штуцеров.
5. Снимите шайбы 16 и распорные втулки 12.
6. Переместите внутрь (в моторный отсек) штуцеры 15.
7. Отверните два болта 2 крепления кронштейна 1 к кузову и снимите редуктор в сборе с приводом.
Установку стеклоочистителя проводите в обратном порядке.

Снятие и установка стеклоочистителя двери задка
Снятие стеклоочистителя проводите в следующем порядке:
1. Отключите аккумуляторную батарею.

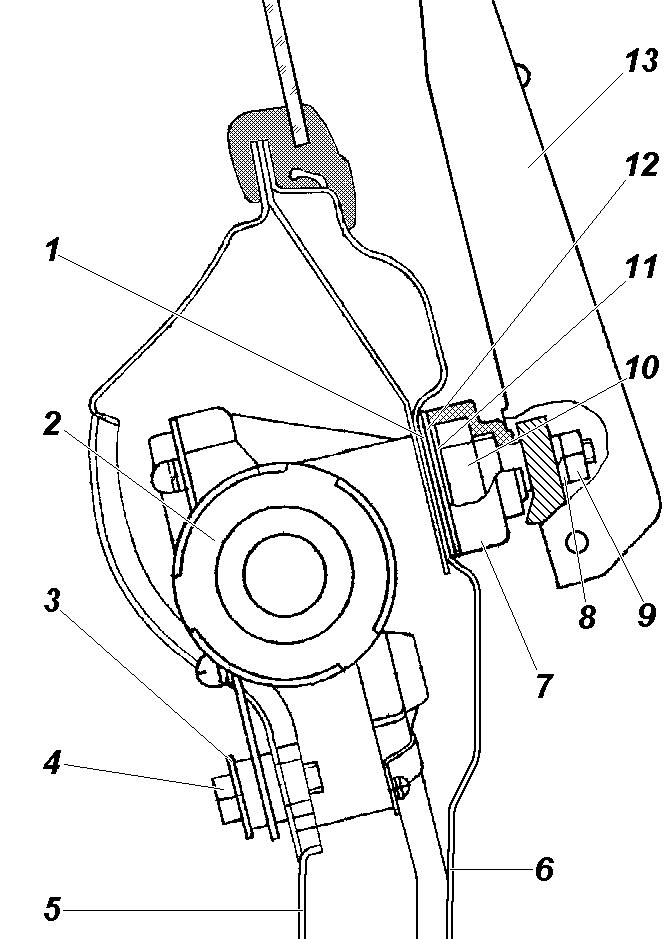

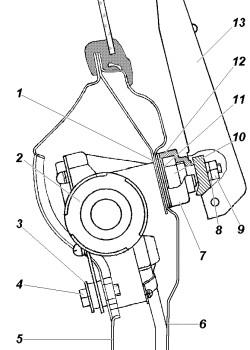

Рис. 323. Стеклоочиститель двери задка:
1 – прокладка; 2 – моторедуктор; 3, 11, 12 – шайбы; 4 – болт; 5 – внутренняя панель двери; 6 – наружная панель двери; 7 – колпачок; 8 – шайба пружинная; 9, 10 – гайки; 13 – рычаг со щеткой


2. Откиньте рычаг 13 ( рис. 323 ) с щеткой, отверните гайку 9, снимите шайбу 8, рычаг 13 с щеткой и колпачок 7.
3. Отверните гайку 10, снимите шайбы 11, 12 и прокладку 1.
4. Снимите обивку двери задка.
5. Отсоедините провод питания (штекерное соединение) от моторедуктора 2.
6. Отверните два болта 4 крепления и выньте моторедуктор.
Установку стеклоочистителя пpоводите в обpатном поpядке.

Снятие и установка бачка и жиклеров омывателя
Снятие бачка и жиклеров омывателя проводите в следующем порядке:
1. Снимите штекерные разъемы с электромагнитного клапана, ослабьте винт и выньте из хомута, приваренного к кронштейну, электромагнитный клапан.
2. Снимите с насосов бачка омывателя шланги.
3. Отверните два болта с шайбами и снимите бачок омывателя вместе с кронштейном. Снимите бачок омывателя с кронштейна.
4. Подожмите усики жиклеров под панелью передка и под наружной панелью двери задка и выньте жиклеры, не снимая шлангов омывателя. Для замены жиклера двери задка необходимо предварительно снять обивку двери.
Установку проводите в обратном порядке.
