Ремонт УАЗ-3160 >> Кузов >> Передний бампер и ограждение

Передний бампер представляет из себя металлический каркас с установленными на нем резиновыми и пластмассовыми накладками.

Передний бампер закреплен на раме четырьмя болтами и может сниматься для ремонта и замены.

Снятие переднего бампера

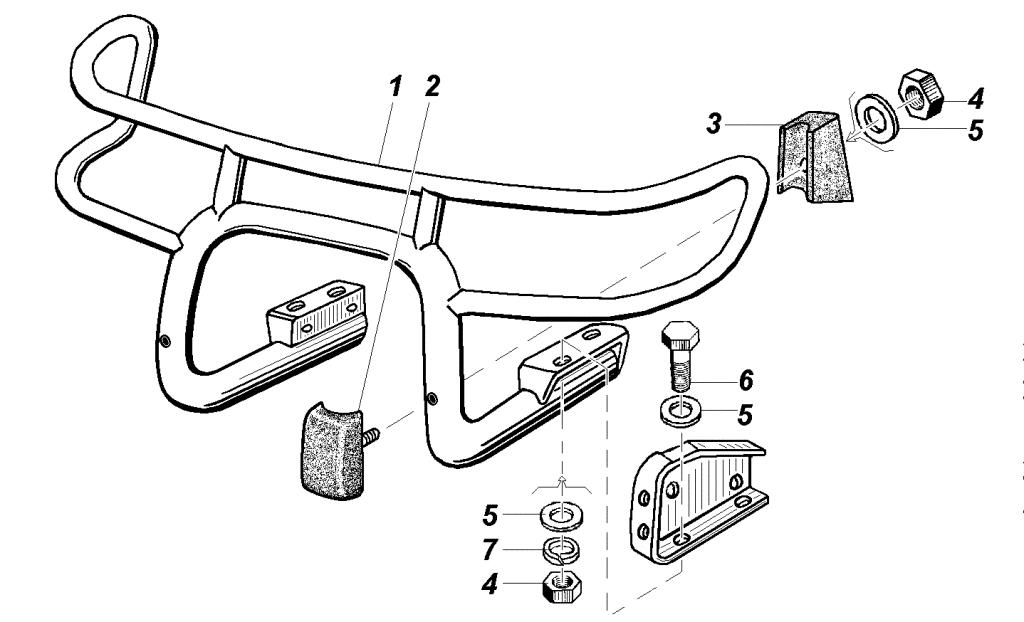

Рис. 326. Установка переднего ограждения: 1 – переднее ограждение; 2, 3 – резиновые накладки;

4 – гайки; 5 – шайбы; 6 – болт; 7 – пружинная шайба

1. Отверните четыре болта 6 ( рис. 326 ) крепления переднего ограждения 1.

2. При необходимости отверните гайку 4 и разъедините резиновые накладки 3 и 2.

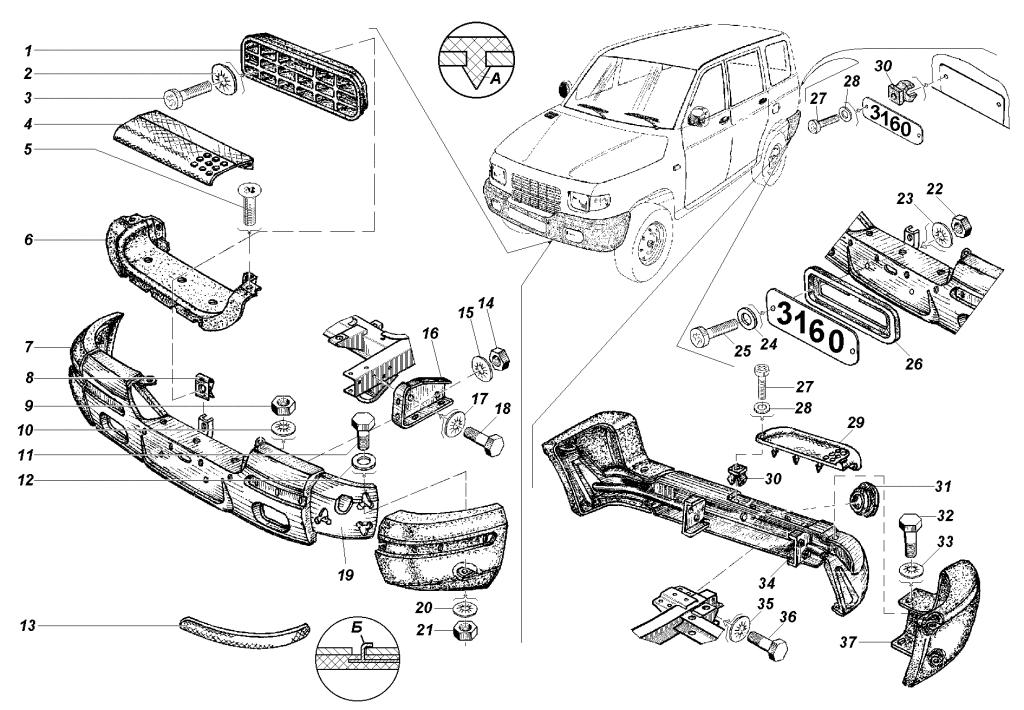

Рис. 327. Передний и задний бамперы, крепление номерных знаков: 1 – решетка переднего бампера; 2, 10, 15, 17, 20, 23, 33, 35 – шайбы упругие; 3, 5, 25, 27 – винты; 4 – облицовка верхней накладки; 6 – накладка верхняя; 7 – накладка боковая правая; 8 – гайка фланцевая; 9, 14, 21, 22 – гайки; 11, 18, 32,

36 – болты; 12, 24, 28 – шайбы; 13 – бандаж; 16 – кронштейн левый; 19 – каркас переднего бампера; 26 – накладка резиновая; 29 – накладка подножки;

30 – втулка крепления; 31 – заглушка; 34 – бампер задний; 37 – накладка левая; А – защелка облицовки 4 верхней накладки и накладки 29 подножки; Б – усики бандажа 13 и накладки 26 переднего бампера

3. Отверните четыре гайки 14 ( рис. 327 ) крепления бампера к кронштейну 16 и снимите бампер.

4. При необходимости отверните четыре болта 18 крепления кронштейнов 16 и снимите кронштейны.

Разборка переднего бампера

1. Отверните три винта 3 крепления решетки 1 бампера и снимите решетку.

2. Отверните два винта 25 и снимите номерной знак.

3. Отогните усики Б резиновой накладки 26 и снимите накладку.

4. Отогните усики Б бандажа 13 и снимите бандаж.

5. Отверните шесть болтов крепления боковых пластмассовых накладок 7 и снимите накладки.

6. Отверните два винта 5. Снимите верхнюю накладку 6 вместе с облицовкой 4, предварительно утопив четыре резиновые защелки А облицовки.

7. Снимите облицовку 4 с накладки 6, утопив три резиновые защелки А.

Установку бампера проводите в обратном порядке.
