Ремонт УАЗ-3160 >> Кузов >> Крыло переднее
Крыло представляет собой цельнометаллическую деталь с двумя приваренными кронштейнами и усилителем. Крыло крепится в одиннадцати точках и может сниматься для ремонта и замены.

Снятие переднего крыла

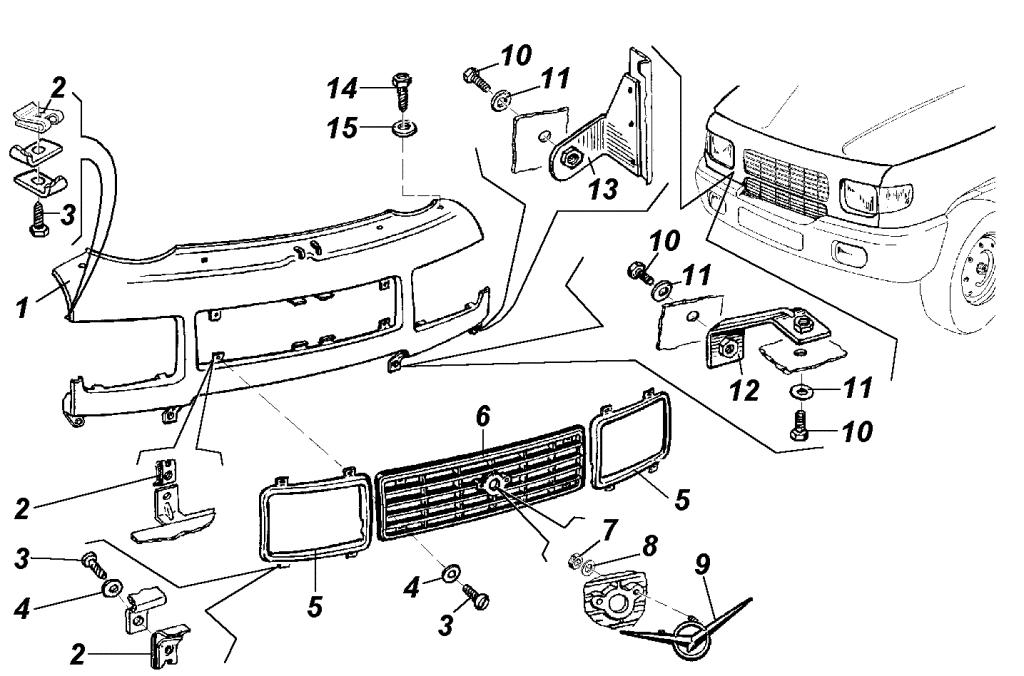

Рис. 329. Облицовка радиатора: 1 – панель облицовки радиатора; 2 – фланцевые гайки; 3, 14 – самонарезающие винты; 4, 8, 11, 15 – шайбы; 5 – облицовки фар; 6 – решетка радиатора; 7 – гайка; 9 – заводской знак; 10 – болты; 12 – средний кронштейн крепления панели облицовки радиатора; 13 – правый кронштейн крепления панели облицовки радиатора


1. Отверните винт 3 (см. рис. 329 ) соединения крыла с облицовкой 1 радиатора.
2. Отверните болт 10 крепления крыла к кронштейну 13 облицовки 1 радиатора.

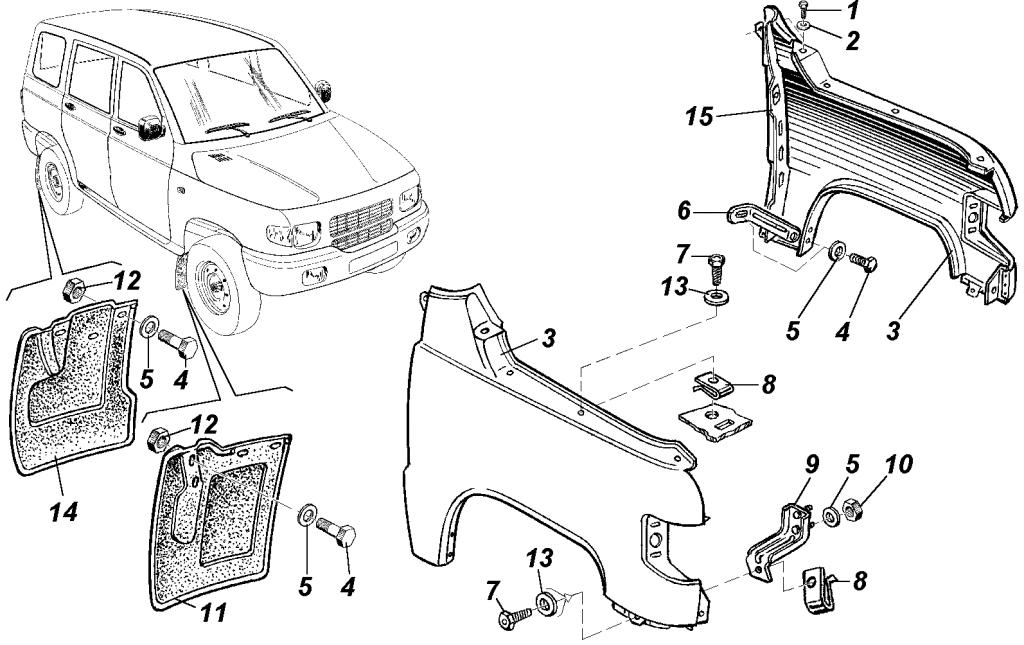

Рис. 330. Передние крылья и фартуки колес: 1, 4 – болты; 2, 5, 13 – шайбы; 3 – крыло; 6, 9 – кронштейны; 7 – самонарезающий винт; 8 – фланцевая гайка; 10, 12 – гайки; 11 – передний фартук; 14 – задний фартук; 15 – усилитель крыла (приварен к крылу)


3. Отверните винт 7 ( рис. 330 ) крепления крыла к нижнему кронштейну 9 крыла.
4. Отверните болты 4 крепления фартука к крылу и кронштейну 6.
5. Отверните два винта 7 крепления усилителя 15 крыла к кузову автомобиля.
6. Отверните два болта 1 крепления крыла к кузову автомобиля.
7. Отверните три винта 7 крепления крыла к кузову автомобиля и снимите крыло.
Установку переднего крыла проводите в обратном порядке.

Снятие и установка фартуков колес
Для снятия фартуков отверните болты 4 (см. рис. 330 ) их крепления: восемь (по четыре с каждой стороны) – для передних фартуков, шесть (по три с каждой стороны) – для задних фартуков.
