Ремонт УАЗ-3160 >> Кузов >> Зеркала, противосолнечные козырьки, поручни, молдинги крыши, крышки люков наливных горловин
Снятие и установка наружного зеркала заднего вида
Снятие зеркала проводите в следующем порядке:

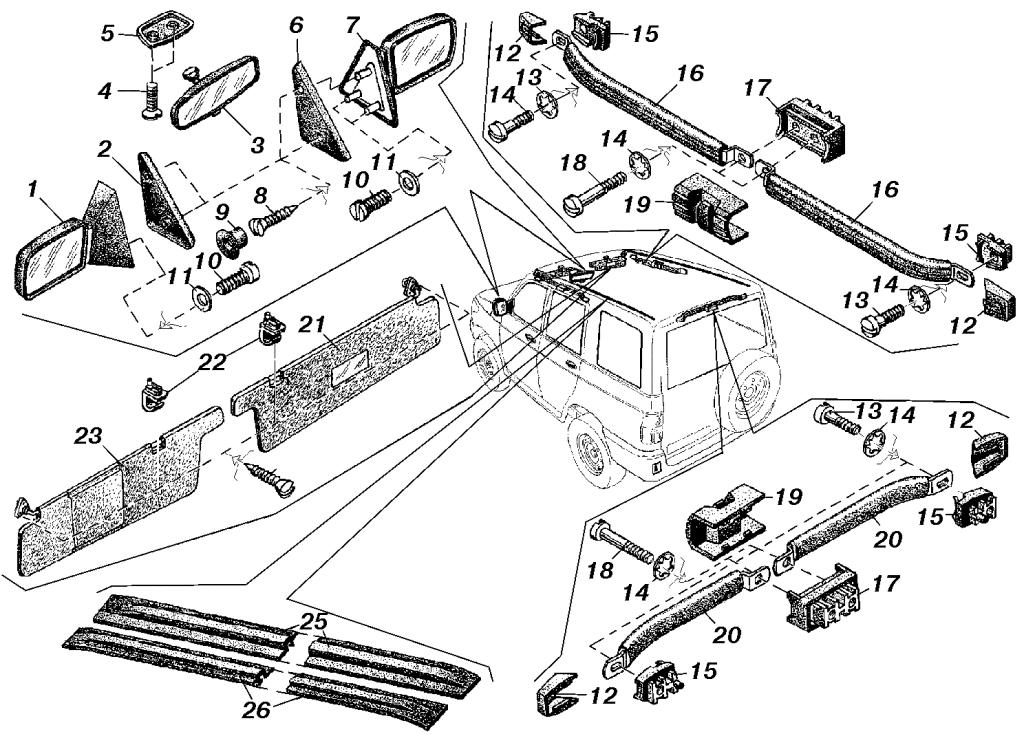

Рис. 324. Принадлежности кузова: 1 – зеркало заднего вида левое; 2 – облицовка передней двери левая; 3 – зеркало заднего вида внутреннее; 4, 8, 10, 13, 18, 24 – винты; 5 – накладка; 6 – облицовка передней двери правая; 7 – зеркало заднего вида правое; 9 – заглушка; 11 – шайбы; 12 – облицовки пластины поручня; 14 – зубчатые шайбы; 15 – пластины крепления поручня; 16 – поручни передние; 17 – кронштейны поручня; 19 – крючки для одежды; 20 – поручни задние; 21 – козырек противосолнечный правый;
22 – держатели противосолнечного козырька; 23 – козырек противосолнечный левый; 25 – молдинг крыши правый; 26 – молдинг крыши левый


1. Выньте две резиновые заглушки 9 ( рис. 324 ) из внутренней облицовки 2 или 6 передней двери.
2. Отверните два винта и снимите облицовку 2.
3. Поддерживая рукой зеркало через опущенное стекло двери, отверните три винта 10 с шайбами 11 и снимите зеркало.
Установку зеркала проводите в обратном порядке.

Снятие и установка внутреннего зеркала заднего вида
Внутрисалонное зеркало заднего вида приклеено на ветровое стекло.
Для установки нового внутрисалонного зеркала необходимо:
1. Определить визуально целость защитной пленки, закрывающей клеящий слой на торце опоры зеркала.
2. Обезжирить место приклеивания бязью, смоченной этиловым ректификованным спиртом по ГОСТ 18300-87.
3. Выдержать обезжиренную поверхность в течение 2 мин для полного испарения спирта с поверхности стекла.
4. Удалить защитную пленку с клеящего слоя.
5. Совместить приклеиваемую поверхность зеркала с местом приклеивания на просвет.
6. Прижать опору зеркала с усилием 8–10 кг и удерживать ее в прижатом состоянии 10 с.

Примечание
Не регулируйте зеркало в течение 30 мин после приклеивания.

Снятие и установка противосолнечных козырьков
Снятие противосолнечных козырьков проводите в следующем порядке:
1. Отверните три винта 24 (см. рис. 324 ) и снимите козырек 21 или 23, предварительно освободив козырек от зацепления с держателем 22.
2. При необходимости снятия держателя отверните винт крепления держателя.
Установку проводите в обратном порядке.

Снятие и установка крышки люка наливной горловины
Снятие крышки люка наливной горловины проводите в следующем порядке:
1. Отверните два болта крепления крышки при открытом ее положении.
2. Снимите крышку люка.
Установку крышки люка наливной горловины проводите в обратном порядке, при этом необходимо обеспечить равномерный зазор между крышкой люка и проемом в панели боковины.
Снятие буфера крышки люка наливной горловины проводите в следующем порядке:
1. Откройте люк наливной горловины.
2. Оттяните усик буфера в сторону горловины и срежьте буфер по внутренней стороне фланца.
3. Удалите с фланца оставшуюся часть буфера.
Установку нового буфера крышки люка наливной горловины проводите в следующем порядке:
1. При открытом положении люка наливной горловины заведите усик буфера в посадочное отверстие фланца.
2. Потяните с усилием за усик буфера со стороны горловины до щелчка.

Примечание
Перед установкой рекомендуется смазать утолщение усика буфера техническим вазелином или любой другой имеющейся в наличии смазкой.

Снятие и установка поручня
Снятие поручня проводится в следующем порядке:
1. Снимите облицовку 12 и крючок 19 (см. рис. 324 ).
2. Отверните винты 13 и 18 крепления поручня и снимите поручень.
Снятие и установка молдинга крыши
Снятие молдинга крыши проводите в следующем порядке:
1. Оттяните передний конец молдинга 25 или 26 (см. рис. 324 ) и одновременно поднимите его вверх.
2. Выдерните внутренний усик молдинга из паза в крыше по всей длине.
Установку молдинга проводите в обратном порядке.
