Ремонт УАЗ-3160 >> Кузов >> Капот
Снятие капота
Капот крепится к автомобилю в четырех точках. Снятие капота проводите в следующем порядке:

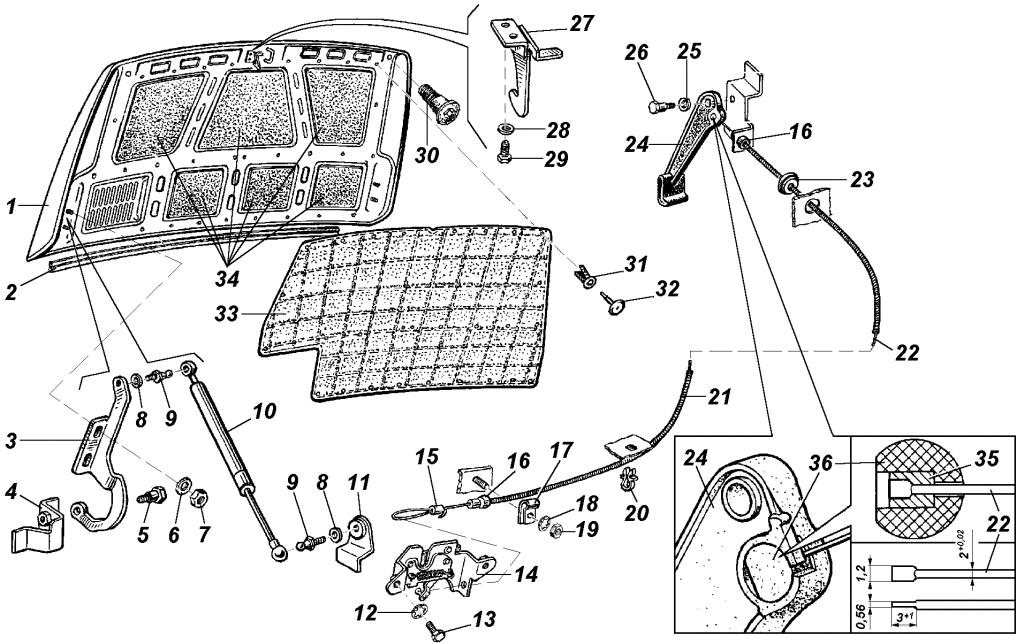

Рис. 328. Капот и привод замка капота: 1 – капот; 2 – уплотнитель; 3 – подвижное звено петли капота; 4 – неподвижное звено петли капота; 5 – ось петли; 6, 8, 25, 28 – шайбы; 7, 19 – гайки; 9 – палец упора; 10 – упор капота; 11 – кронштейн упора; 12, 18 – зубчатые шайбы; 13, 29 – болты; 14 – замок капота; 15 – трубка; 16 – поводок; 17, 20 – скобы; 21 – оболочка тяги привода; 22 – тяга привода; 23 – уплотнительная втулка; 24 – рукоятка; 26 – ось рукоятки; 27 – предохранительный крючок капота; 30 – буфер капота; 31 – держатель обивки; 32 – фиксатор держателя обивки; 33 – обивка; 34 – накладки шумоизоляционные; 35 – трубка; 36 – шайба


1. Выверните пальцы 9 ( рис. 328 ) газонаполненных упоров 10.
2. Отверните четыре гайки 7 крепления капота и снимите его.
3. При необходимости отверните два резиновых буфера 30.
При установке капота, вворачивая буфер 30, установите нужный зазор между капотом, кузовом и навесными деталями кузова автомобиля.
Уплотнение капота осуществляется резиновым уплотнителем 2. Для замены уплотнителя снимите его с фланца.

Привод замка капота
Замену тяги привода замка капота проводите в следующем порядке:
1. Отверните ось 26 (см. рис. 328 ) рукоятки 24 и снимите рукоятку.
2. В зависимости от места обрыва выньте проволочную тягу 22 со стороны капота или из салона.
3. Снимите со старой тяги трубки 15, 35 и шайбу 36.
4. На один конец новой проволочной тяги наденьте шайбу 36 и трубку 35. Расклепайте конец тяги, как показано на рис. 328 .
5. Пропустите свободный конец проволочной тяги и поводок 16 со стороны салона через отверстие кронштейна рукоятки и вставьте в оболочку тяги 21. При затруднении выполнения данной операции необходимо отвернуть гайку 19, снять четыре скобы 20 и распрямить оболочку тяги.
6. После выхода конца тяги из оболочки закрепите оболочку скобами 17 и 20, если они снимались.
7. Конец тяги с трубкой 35 и шайбой 36 вложите в отверстие рукоятки и установите рукоятку на место.
8. На свободный конец тяги наденьте поводок 16. Пропустите тягу через отверстие замка и наденьте
трубку 15.
9. Потяните за тягу, чтобы выбрать зазоры, оберните ее вокруг оси рычага замка 14 и вставьте в трубку 15.
10. Подвиньте трубку 15 как можно ближе к оси рычага и загните конец тяги.
